仪表连接器和产品应用

概述

强大的仪器对于开发和维护各行各业的复杂系统和架构至关重要。从自动化到基础设施，从IIoT到6G网络，仪器仪表有助于确保性能、正常运行时间、成本管理、安全性和质量。Samtec提供高性能耐用型互连解决方案，例如我们的耐用型高功率连接器和系统、COM-HPC®、PCI express®和高速电缆解决方案，有助于推动仪器仪表应用的发展。

Samtec的仪器仪表客户依靠Sudden Service®在整个设计过程、原型样品和批量生产中获得支持。

以下是客户为其仪器仪表设计选择Samtec互连器的一些原因：

立即下载

产品概览指南

获取PDF文档

阅读更多

从Samtec的博客中了解所有最新的仪器仪表新闻和产品更新。

访问博客

近期展会

在即将举办的活动中访问Samtec。

查看日程安排

应用

Samtec为各种类型的仪器仪表应用提供多样化的解决方案。

安全和安保

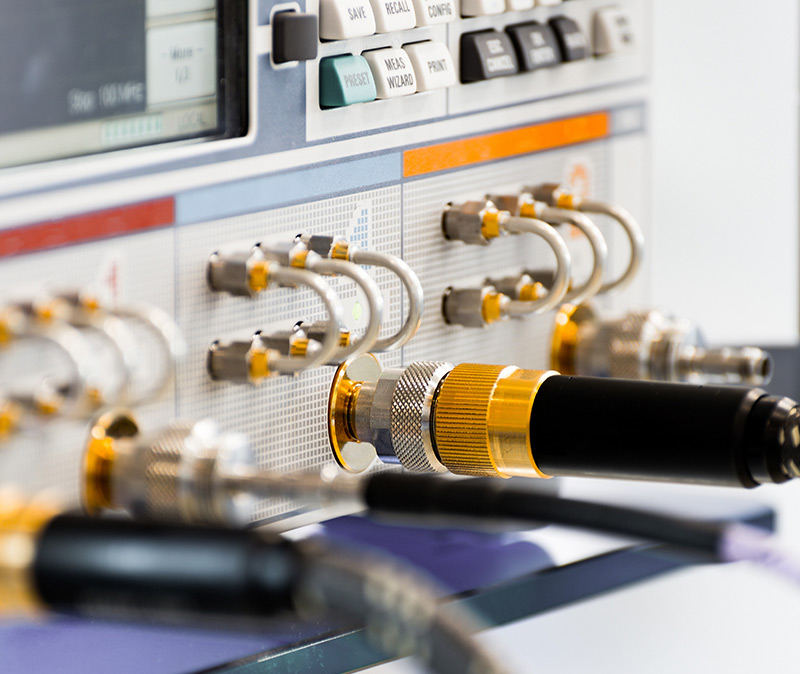

测试与测量

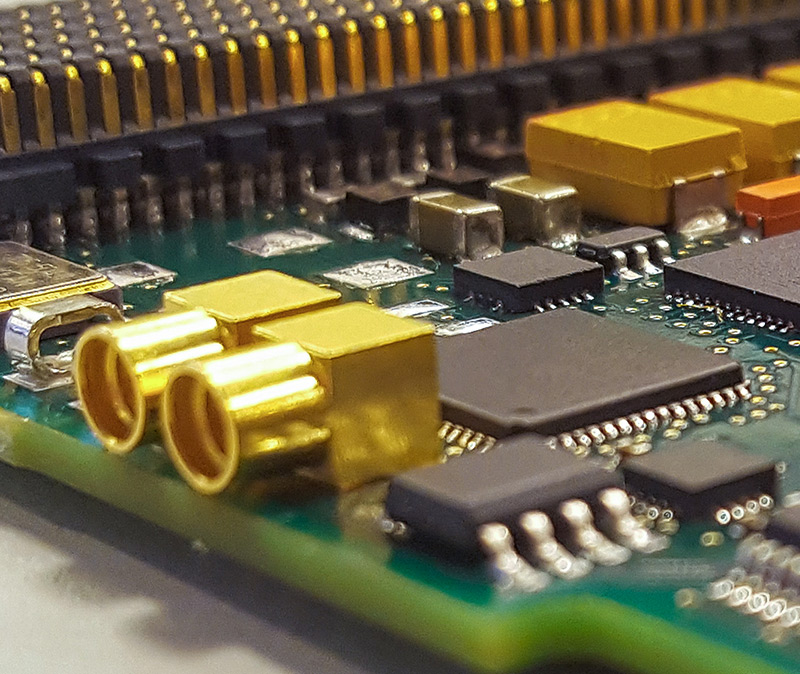

数据采集与控制

检查和检测

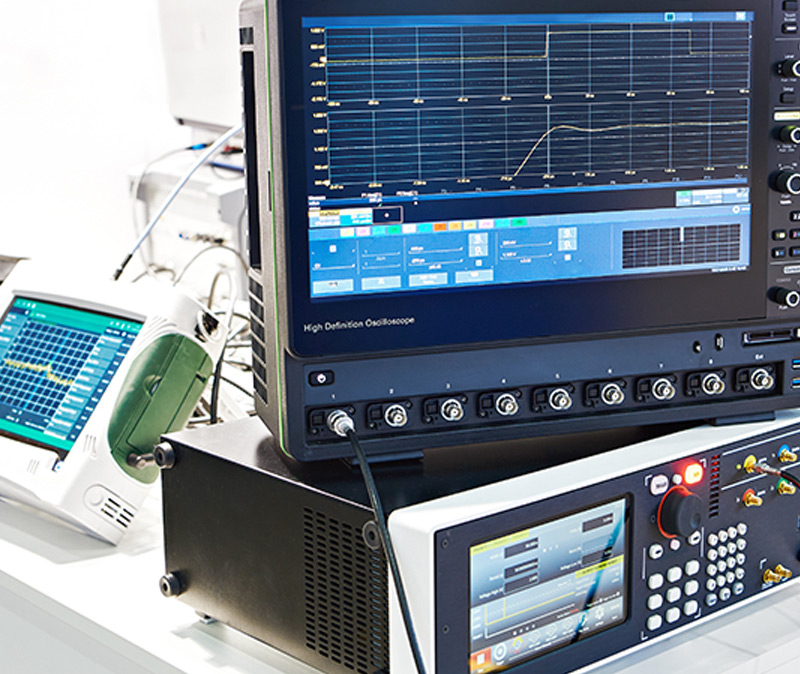

信号和电源发生 - 摆放在桌子上的一套电子测试设备，包括一台示波器和一个带有显示图形和数据的屏幕的控制面板。

信号和发电

从Samtec最受欢迎的仪器仪表应用产品中进行选择

Edge Rate®耐用型高速连接器料带

这些Edge Rate®耐用型高速连接器料带的端子经过优化，具有信号完整性性能、更高的耐用性和使用寿命。

特色

Edge Rate®端子针对信号完整性效能优化
1.5 mm端子滑动范围
在以“拉链”方式拆拔时展现出耐用性
高达56 Gbps PAM4性能
0.50 mm、0.635 mm或0.80 mm间距系统
堆叠高度从5 mm到18 mm不等
在0.635 mm间距系统上实现2.5 mm超纤细外形宽度
0.50 mm间距系统相比0.80 mm间距系统可节省多达40%的PCB空间

产品

插卡式双芯高速电缆组件

这些侧边卡电缆组件采用 Eye Speed® 双芯电缆，可实现高速优化性能。

特色

性能达到14 Gbps (ECDP)、16 Gbps (FEDP) 和64 Gbps PAM4/32 Gbps NRZ (GC6)
100 ohm差分信号路由
微型0.50 mm、0.60 mm和0.80 mm间距
.062"（1.60 mm）厚度的卡
耐用型金属闭锁和防护
垂直和直角PCB连接器

产品

SEARAY™

SEARAY™高密度开放式端子阵列

此系列高速高密度开放式端子阵列可实现最高的接地和布线灵活性。

特色

最高的布线和接地灵活性
相比典型的阵列产品，插入力和拔出力更小
56 Gbps PAM4性能
多达560个I/O口，并采用端子开放型设计
1.27 mm（.050"）间距
耐用型Edge Rate®端子系统
可进行“拉链式”对接/拆拔
表面焊接针脚，易于加工
符合Extended Life Product™（E.L.P.™）标准
Analog Over Array™能力
7-18.5 mm 堆叠高度
垂直、直角、压接
加高系统高度达40 mm
85 Ω系统
标准：VITA™ 47、VITA™ 57.1 FMC™、VITA™ 57.4 FMC+™、VITA™ 74 VNX™、PISMO™ 2
IPC J-STD-001F（对电气和电子焊接组件的要求）——达到针对高性能/恶劣环境电子产品的第3类验收标准（仅SEAM/SEAF系列）
IPC-A-610F（电子组件验收标准）——达到针对高性能/恶劣环境电子产品的第3类验收标准（仅SEAM/SEAF系列）

产品

SEARAY™ 高密度阵列电缆组件

这些高速、高密度阵列电缆组件采用微型同轴电缆和坚固耐用的 Edge Rate® 端子，性能高达 14 Gbps。

特色

性能达到14 Gbps
Edge Rate®端子可减少宽边耦合
正向锁扣系统
针脚终端选项
专为坚固耐用型微间距应用而设计
36 AWG同轴高速电缆
50 ohm单端模式信号路由

产品

AcceleRate®细长型直连电缆组件

AcceleRate® 是业界最纤薄的电缆系统，采用直连技术和超低偏斜双芯电缆，支持 64 Gbps PAM4 （32 Gbps NRZ）速度和 PCIe® 6.0/CXL® 3.2。

查看全系列AcceleRate®产品。

特色

极其纤细的7.6 mm宽度
高密度2排设计
支持64 Gbps PAM4（32 Gbps NRZ）应用
PCIe® 6.0/CXL® 3.2能力
提供8、16和24差分对选项
16差分对选项可以支持PCIe® x4 plus边带
24差分对选项可以支持PCIe® x8 plus边带
34 AWG, 100 Ω Eye Speed® and 92 Ω Thinax™ ultra low skew twinax cable available
13, 25 and 37 single-ended positions per row
34 AWG, 50 Ω ThinSE™ micro coax cable with a .024” (0.61 mm) outer diameter; 5 Gbps NRZ
Mixed differential pair and single-ended signaling available
通过消除转换板及其可变性，改进了信号完整性
Mating board level socket features standard rugged weld tabs for increased stability on the PCB, vertical and right-angle
耐用型金属闭锁和防护
用于减少远端串扰的“反极性”引脚选项
查看全系列AcceleRate®产品

产品

NovaRay® 128 Gbps PAM4，极端密度阵列

NovaRay®结合了极端密度和极致性能，实现了每通道128 Gbps PAM 4，这与传统阵列相比减少了40%的空间。

特色

每通道128 Gbps PAM4
PCIe® 7.0兼容
4.0 Tbps总数据速率 - 9 IEEE 400G通道
创新性整体带护罩差分对设计，可实现极低串扰（超过40 GHz）以及严格的阻抗控制
两个接端子确保了更可靠的连接
92 Ω解决方案解决了85 Ω和100 Ω这两个应用的问题
Analog Over Array™能力

产品

Bulls Eye®

高达90 GHz的Bulls Eye®射频高性能测试

采用压缩接口、占用空间小和使用寿命长，使得Bulls Eye®成为高性能测试应用的理想选择。

特色

90 GHz、70 GHz、50 GHz或40 GHz测试组件
支持更小型的演进板和更短的走线长度
29 AWG and 23 AWG (.047" and .086") microwave cable assemblies
Nitrowave™ phase and amplitude stable high-performance microwave cable assemblies
压缩安装于电路板上，可直接放置在被测试的SerDes附近
无焊接设计降低了成本，而且易于在实验室环境中使用
微带/CPW或带线PCB传输类型
适用于性能验证的测试板
1.00 mm、1.85 mm、2.40 mm和2.92 mm仪表连接
单排或双排
高密度、省空间设计
完整应用列表：SerDes表征、时钟/数据恢复 (CDR)、毫米波雷达、自动化测试设备、FR2 5G网络
射频团队：专门的射频工程师将为您提供个人支持，以满足特定的射频挑战

产品

FireFly™ Mid-Board Optical Transceivers

Samtec's FireFly™ Micro Flyover System™ embedded and rugged mid-board optical transceivers take data connection "off board" for up to 28 Gbps per lane with a path to 112 Gbps PAM4 via optical cable at greater distances, or copper for cost optimization.

特色

高速性能，每通道可达28 Gbps
x4和x12设计
铜缆与光纤互换性
多种集成散热器和终端2方案
微型耐用型双件式连接器
宽温光纤PCIe®解决方案

产品

耐用型Tiger Eye™系统

Tiger Eye™长寿命、高可靠性连接器

Tiger Eye™长寿命、高可靠性连接器系统采用Samtec最耐用的端子系统，在0.80 mm、1.27 mm和2.00 mm间距下的额定对接次数为1,000+次，并提供多种加固选项。

特色

高可靠性Tiger Eye™三指铍铜端子系统
可选择 0.80 mm、1.27 mm 和 2.00 mm 间距
可选择锁定和闭锁系统以提高拔出力
标准型低成本设计
可提供Extended Life Product™（长寿命产品）测试
提供严苛环境测试（SET）（访问 samtec.com/set）
提供分离式线缆组件、组件和工具

产品

Q Strip®高速接地平面连接器

Q Strip®高速接地平面连接器、夹层

Samtec Q Strip®高速接地平面连接器专为对信号完整性要求极高的高速板对板应用而设计。

特色

性能：高达14.0 GHz /28 Gbps
佩带电源/接地
连接器-连接器保持选项
垂直、正交和共面应用
端子：最多有180个I/O口
堆叠高度：5 mm-25 mm

产品

Q Pairs®差分对夹层连接器

Samtec Q Strip®差分对夹层连接器专为注重信号完整性的高速板对板应用而设计。

特色

性能：10.5 GHz / 21 Gbps
针对100欧姆系统进行了优化
佩带电源/接地
堆叠高度：5.00-25.00 mm
端子：最多有100对

产品

Q Rate®超薄高速连接器

Q Rate®超薄高速连接器配备集成电源/接地平面和耐用型Edge Rate®端子，具有高可靠性和高性能。

特色

性能达到28 Gbps
耐用型Edge Rate®端子
佩带电源/接地
多达156个针位数
细长型（宽度小于5.00 mm）

产品

Q Series® 高速接地平面电缆

Q Series® 高速接地平面电缆具有集成的接地和电源平面、微型同轴电缆和双芯电缆，并提供高达 14 Gbps 的性能。

特色

性能达到14 Gbps
表面安装、边缘安装或面板安装终端
50 ohm 单端和100 ohm 差分信号路由
坚固的螺钉安装或固定销选项

产品

Generate®高速0.80 mm间距侧边卡插座

Samtec的Generate® 0.80 mm间距侧边卡插座具有针对信号完整性性能进行优化的Edge Rate®端子。提供垂直、直角、边缘安装、直通和电源/信号组合插座，可实现灵活设计。

特色

56 Gbps PAM4性能
耐用型Edge Rate®端子
卡槽：1.60 mm（.062"）
单端和差分对信号传输
垂直、直角、边缘安装
可选择板锁和电缆闭锁功能
可选焊接片，用于提高机械强度
用于加高板堆叠的RU8系统

产品

测试与认证

Samtec产品全部经过测试，符合或超越行业标准，可确保仪器仪表应用的质量和性能。

设计鉴定测试

所有Samtec系列都需经过设计鉴定测试

所有Samtec系列都需经过设计鉴定测试（DQT），该测试包括：

气密
法向力
热老化
对接/拆拔/耐用性

IR/DWV
载流量（CCC）
机械冲击/随机振动/LLCR
机械冲击/随机振动/事件检测

测试	SET	E.L.P.™	DQT
气密	X*	X*	X
法向力	X*	X*	X
热老化	X*	X*	X
对接/拆拔/耐用性（240小时）	X（100% RH、250个循环）	X*（90-98% RH、100个循环）	X（90-98% RH、100个循环）
IR / DWV	X（70,000英尺高程）	X*	X
CCC	X*	X*	X
机械冲击/随机振动/LLCR和纳秒级事件检测	X（40 G峰值、11 ms、半正弦和12gRMS、5 - 2,000 Hz、1小时/轴）	X*（100 G峰值、6 ms、半正弦和7.56gRMS平均值、2小时/轴）	X（100 G峰值、6 ms、半正弦和7.56gRMS平均值、2小时/轴）
温度循环（500个周期）	X	N/A	N/A
非工作类温度	X	N/A	N/A
静电放电 (ESD)	X	N/A	N/A
10年混合流动气体腐蚀测试（MFG）	N/A	X	N/A
对接次数（250至2,500次）	N/A	X	N/A
*作为初始设计鉴定测试（DQT）的一部分完成。E.L.P.™和SET测试在DQT以外进行。

长寿命产品

严格的测试旨在评估端子在模拟的贮藏/现场条件下的耐受性

E.L.P.^™产品依照严格的标准进行了测试，以评估端子在模拟的贮藏和现场条件下的耐受性。

10 year Mixed Flowing Gas (MFG)
High Mating Cycles (250 to 2,500)
Certain plating and/or contact options will apply

有关Samtec的E.L.P.^™计划详情、合格产品与测试结果列表，请访问samtec.com/ELP或发送电子邮件至客户工程支持小组： [email protected]

测试	SET	E.L.P.™	DQT
气密	X*	X*	X
法向力	X*	X*	X
热老化	X*	X*	X
对接/拆拔/耐用性（240小时）	X（100% RH、250个循环）	X*（90-98% RH、100个循环）	X（90-98% RH、100个循环）
IR / DWV	X（70,000英尺高程）	X*	X
CCC	X*	X*	X
机械冲击/随机振动/LLCR和纳秒级事件检测	X（40 G峰值、11 ms、半正弦和12gRMS、5 - 2,000 Hz、1小时/轴）	X*（100 G峰值、6 ms、半正弦和7.56gRMS平均值、2小时/轴）	X（100 G峰值、6 ms、半正弦和7.56gRMS平均值、2小时/轴）
温度循环（500个周期）	X	N/A	N/A
非工作类温度	X	N/A	N/A
静电放电 (ESD)	X	N/A	N/A
10年混合流动气体腐蚀测试（MFG）	N/A	X	N/A
对接次数（250至2,500次）	N/A	X	N/A
*作为初始设计鉴定测试（DQT）的一部分完成。E.L.P.™和SET测试在DQT以外进行。

严苛环境测试

主动针对极端应用进行超越典型标准的测试

严苛环境测试是Samtec的一项举措，旨在对我们的产品进行超出典型行业标准和规范的测试，该测试当中的许多标准是根据生产耐用型产品行业的共同要求制定的。我们的一些产品还会经过附加测试，以确保它们足以适用于工业、军事、汽车、太空和其他极端应用。

测试包括：

VITA™ 47.1模块插入
VITA™ 47.3湿度
VITA™ 47.1 OS2级操作冲击
VITA™ 47.1 VS3级震动

超过VITA™ 47.1 C4级温度循环
超过VITA™ 47.1 C4级非工作温度
VITA™ 47.1抗静电放电性
超过VITA™ 47.1 DWV高度

Samtec的SET产品已获得批准用于NASA的D级任务，此类任务需要为LEO卫星、SmallSats、CubeSats和其他太空探索应用提供高可靠性、快速转向和经济高效的解决方案。

Samtec还利用NASA放气数据确定特定产品是否符合NASA的ASTM E595-77/84/90测试要求。访问outgassing.nasa.gov获取数据。

请访问严苛环境测试页面，或联系 [email protected] 了解更多信息。

测试	SET	E.L.P.™	DQT
气密	X*	X*	X
法向力	X*	X*	X
热老化	X*	X*	X
对接/拆拔/耐用性（240小时）	X（100% RH、250个循环）	X*（90-98% RH、100个循环）	X（90-98% RH、100个循环）
IR / DWV	X（70,000英尺高程）	X*	X
CCC	X*	X*	X
机械冲击/随机振动/LLCR和纳秒级事件检测	X（40 G峰值、11 ms、半正弦和12gRMS、5 - 2,000 Hz、1小时/轴）	X*（100 G峰值、6 ms、半正弦和7.56gRMS平均值、2小时/轴）	X（100 G峰值、6 ms、半正弦和7.56gRMS平均值、2小时/轴）
温度循环（500个周期）	X	N/A	N/A
非工作类温度	X	N/A	N/A
静电放电 (ESD)	X	N/A	N/A
10年混合流动气体腐蚀测试（MFG）	N/A	X	N/A
对接次数（250至2,500次）	N/A	X	N/A
*作为初始设计鉴定测试（DQT）的一部分完成。E.L.P.™和SET测试在DQT以外进行。

耐用型特性与定制解决方案

加固选项

摩擦锁
导线柱
螺丝紧固
定位销

联系灵活性

Tiger Claw^TM
Tiger Eye^TM
Tiger Buy^TM
Power Eye

定制解决方案

端子改装
外形改装
特殊电镀
合格测试
定制连接器
原型
