Tiger Eye™长寿命、高可靠性连接器

Tiger Eye™长寿命、高可靠性连接器系统采用Samtec最耐用的端子系统，在0.80 mm、1.27 mm和2.00 mm间距下的额定对接次数为1,000+次，并提供多种加固选项。

系列概述

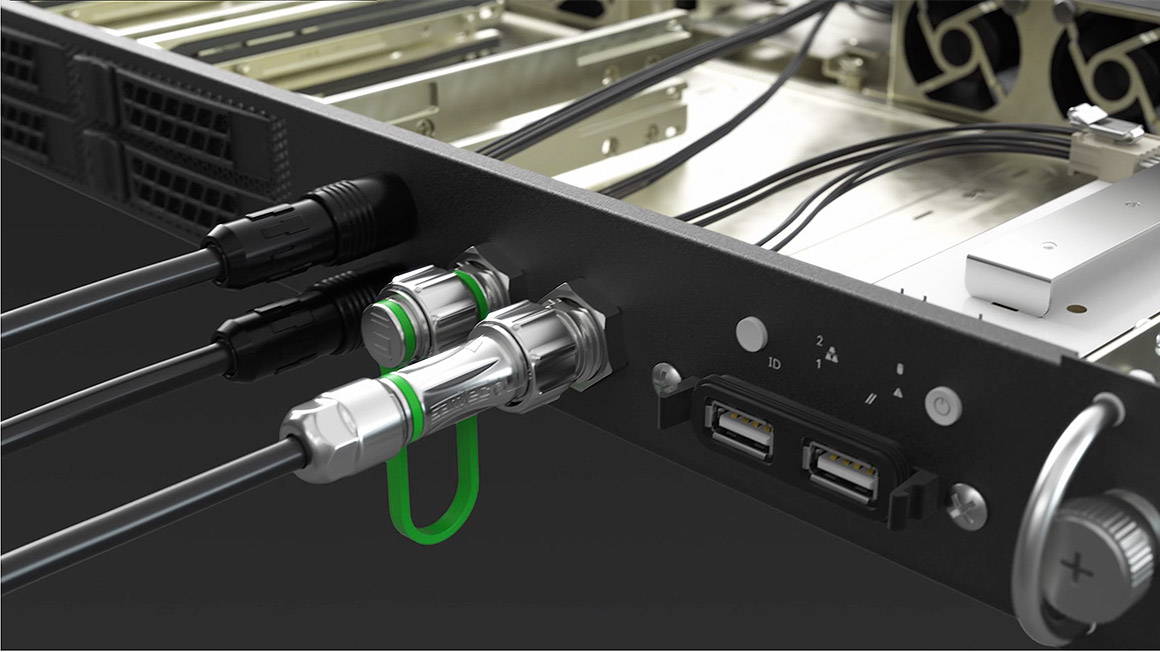

微型耐用型电源互连器视频


这些耐用型微型互连器提供三种间距选择（0.80 mm、1.27 mm和2.00 mm），采用Samtec的Tiger Eye™端子系统，适用于高可靠性和长寿命应用。多指铍铜端子提供了冗余的接触点以及机械和电气性能的最佳组合。通过选择表面安装或通孔端接，以及垂直或直角方向、摩擦闭锁、焊接片和锁扣等加固功能，使设计灵活性得到了提高。

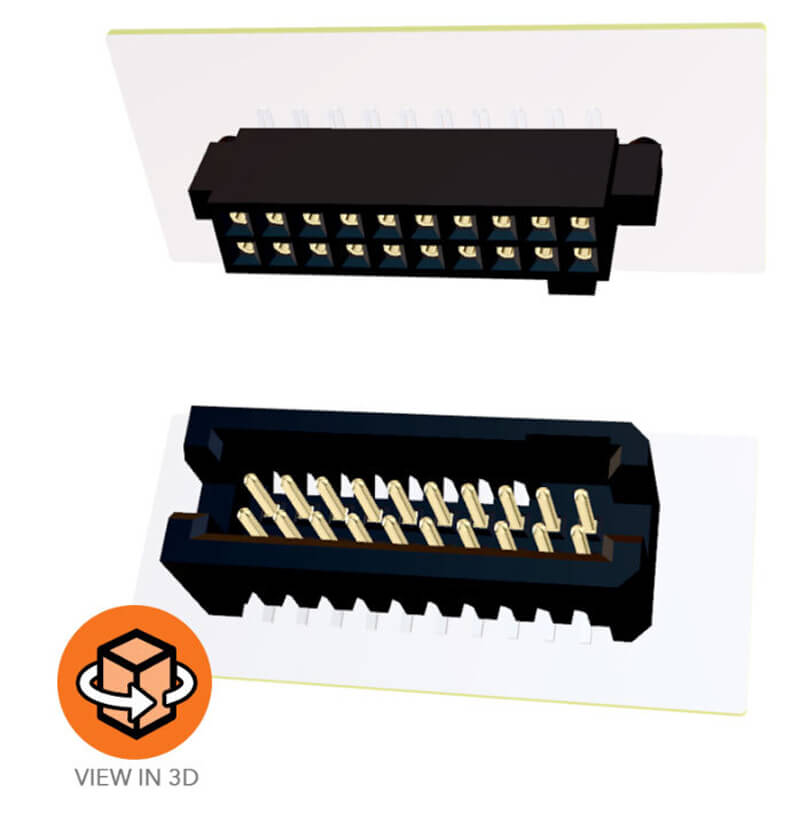

耐用型Tiger Eye™产品浏览器

耐用型Tiger Eye™浏览器

特色

  • 高可靠性Tiger Eye™三指铍铜端子系统

  • 可选择 0.80 mm、1.27 mm 和 2.00 mm 间距

  • 可选择锁定和闭锁系统以提高拔出力

  • 标准型低成本设计

  • 可提供Extended Life Product™（长寿命产品）测试

  • 提供严苛环境测试（SET）（访问 samtec.com/set）

  • 提供分离式线缆组件、组件和工具

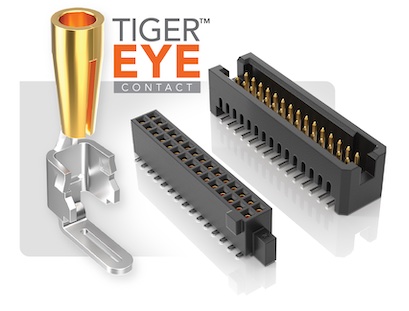

Tiger Eye™端子

下载和资源

资料

耐用型/电源互连方案指南

耐用型/电源互连方案指南

下载PDF文件
军事与航空航天解决方案指南

军事与航空航天解决方案指南

下载PDF文件
Mezzanine Stacking Connectors eBrochure

Mezzanine Stacking Connectors eBrochure

下载PDF文件

视频

Samtec高级互联设计技术中心
Samtec高级互联设计技术中心
微型耐用型电源互连器 - Samtec
微型耐用型电源互连器 - Samtec

产品

SFM

1.27mm (.05 Inch) Pitch Board to Board / Wire to Board Receptacle Socket / Female Connectors, Single or Double Row, Right Angle or Vertical, Surface Mount (SMT) / Through Hole, Locking Clip / Screw Option, Tiger Eye™
特色

  • 应用：顶针式，单排和双排多指铍铜端子系统，最多可达100颗端子

  • 端子系统：Tiger Eye™

  • 高达8 Gbps的性能

  • 间距：.050"（1.27 mm）

  • 组装方向：垂直、水平

  • 针脚：通孔式、表面安装

  • 达到或超过MIL-DTL-55302测试标准

  • 额定电流：最大3.7 A

  • 额定电压：最大250 VAC/354 VDC

  • 特色：提供螺丝紧固和焊钉选项，可满足极高的耐用性要求

  • SET合格产品：请访问samtec.com/SETl'j有关严苛环境测试的详细信息

  • Extended Life Product™ (E.L.P.™)

  • 提供汽车A系列产品

SFM系列缩略图
下载3D模型 配置并加入购物车配置免费样品技术参数

TFM

1.27mm (.05 Inch) Pitch Board to Board / Wire to Board Shrouded Box Header Connectors, Single or Double Row, Right Angle or Vertical, Surface Mount (SMT) / Through Hole, Locking Clip / Screw Option, Tiger Eye™
特色

  • 高达8 Gbps的性能

  • 间距：.050"（1.27 mm）

  • 端子系统：.018"（0.46 mm）直径接线柱

  • 组装方向：垂直、直角、水平

  • 针脚：通孔式、表面安装

  • 应用：与高可靠性Tiger Eye™端子插座和电缆组件对接

  • 额定电流：最大3.7 A

  • 额定电压：最大250 VAC/354 VDC

  • 带护罩壳体可实现盲插

  • 多种堆叠高度

  • 特色：提供螺丝紧固、焊接片和焊钉选项，可满足极高的耐用性要求

  • 达到或超过MIL-DTL-55302测试标准

  • SET合格产品：请访问samtec.com/SETl'j有关严苛环境测试的详细信息

  • Extended Life Product™ (E.L.P.™)

  • 提供汽车A系列产品

TFM-系列图片
下载3D模型 配置并加入购物车配置免费样品技术参数

SEM

微型Tiger Eye™插座料带，0.80 mm间距
特色

  • 间距：0.80 mm（.0315"）

  • 端子系统：Tiger Eye™

  • 组装方向：垂直

  • 针脚：表面安装

  • 应用：顶针双排多接触指铍铜端子系统，100端子

  • 特色：提供锁紧卡箍和焊接片选项，可满足极高的耐用性要求

  • 高达8 Gbps的性能

  • 额定电流：最大2.9 A

  • 额定电压：最大235 VAC/332 VDC

SEM系列缩略图
下载3D模型 配置并加入购物车配置免费样品技术参数

SEML

0.80 mm Tiger Eye™摩擦锁微型插座料带
特色

  • 应用：顶针双排多接触指铍铜端子系统，100端子

  • 端子系统：Tiger Eye™

  • 间距：0.80 mm（.0315"）

  • 高达8 Gbps的性能

  • 特色：提供锁紧卡箍和焊接片选项，可满足极高的耐用性要求

  • 针脚：表面安装

  • 组装方向：垂直

SEML系列缩略图
下载3D模型 配置并加入购物车配置免费样品技术参数

TEM

.8mm (.0315 Inch) Pitch Board to Board / Wire to Board Shrouded Box Header Connectors, Tiger Eye™
特色

  • 应用：与高可靠性Tiger Eye™端子插座对接

  • 端子系统：0.31 mm（.012"）直径接线柱

  • 间距：0.80 mm（.0315"）

  • 高达8 Gbps的性能

  • 特色：提供锁紧卡箍和焊接片选项，可满足极高的耐用性要求

  • 针脚：表面安装

  • 组装方向：垂直、水平

  • 额定电流：最大2.9 A

  • 额定电压：最大235 VAC/332 VDC

TEM系列缩略图
下载3D模型 配置并加入购物车配置免费样品技术参数

SMM

轻薄型插座料带，2.00 mm间距
特色

  • 应用：单排和双排对接，每排可达40个端子

  • 端子系统：Tiger Eye™

  • 高达8 Gbps的性能

  • 组装方向：垂直

  • 间距：2.00 mm（.0787"）

  • 特殊功能：高可靠性多指铍铜端子系统

  • 针脚：表面安装

  • 提供汽车A系列产品

SMM系列缩略图
下载3D模型 配置并加入购物车配置免费样品技术参数

TMM

轻薄型Tiger Eye™插头料带，2.00 mm间距
特色

  • 应用：提供业内最大可选轻薄型端子数量、接线柱长度和选项

  • 端子系统：.020" (0.50 mm）方形接线柱

  • 高达8 Gbps的性能

  • 组装方向：垂直、直角

  • 间距：2.00 mm（.0787"）

  • 特色：FleXYZ™在三个轴向上设计灵活，四排宽，端子可达200个

  • 针脚：通孔式、表面安装

  • 提供汽车A系列产品

TMM系列缩略图
下载3D模型 配置并加入购物车配置免费样品技术参数

SFC

1.27mm (.05 Inch) Pitch Board to Board / Wire to Board Receptacle Socket / Female Connectors, Low Cost, Double Row, Surface Mount (SMT) / Through Hole, Tiger Eye™
特色

  • 采用低成本Tiger Eye™ LITE端子

  • 高达8 Gbps的性能

  • 提供表面安装和通孔式

  • 直立式排针配置

  • 额定电流：最大2.9 A

  • 额定电压：最大275 VAC/388 VDC

  • 提供卷带封装

SFC系列缩略图
下载3D模型 配置并加入购物车配置免费样品技术参数

SFMC

.050" Tiger Eye™高可靠性灵活端子数插座料带
特色

  • 高达8 Gbps的性能

  • 间距：.050"（1.27 mm）

  • 端子系统：Tiger Eye™

  • 组装方向：垂直

  • 针脚：通孔式、表面安装

  • 应用：顶针双排多接触指磷铜端子系统，100个端子

  • 特色：成本更低的电镀选项

  • 额定电流：最大2.9 A

  • 额定电压：最大219 VAC/310 VDC

  • 提供汽车A系列产品

SFMC系列缩略图
下载3D模型 配置并加入购物车配置免费样品技术参数

SFML

1.27mm (.05 Inch) Pitch Board to Board / Wire to Board Receptacle Socket / Female Connectors, Double Row, Vertical, Surface Mount (SMT) / Through Hole, Locking Tab, Locking Clip Option, Tiger Eye™
特色

  • 高达8 Gbps的性能

  • 高可靠性Tiger Eye™端子

  • 直立式排针配置

  • 提供表面安装和通孔式

  • 提供标准或低插入力端子

  • 提供低成本Tiger Eye™ Lite端子

  • 可满足耐用性要求

  • 额定电流：最大3.7 A

  • 额定电压：最大250 VAC/354 VDC

  • Extended Life Product™ (E.L.P.™)

  • 提供汽车A系列产品

SFML系列缩略图
下载3D模型 配置并加入购物车配置免费样品技术参数

TFML

1.27mm (.05 Inch) Pitch Board to Board / Wire to Board Shrouded Box Header Connectors, Single or Double Row, Right Angle or Vertical, Surface Mount (SMT) / Through Hole, Locking Tab, Locking Clip Option, Tiger Eye™
特色

  • 高可靠性Tiger Eye™系统

  • 高达8 Gbps的性能

  • 多种堆叠高度

  • 耐用型摩擦锁功能

  • 可满足耐用性要求

  • 带护罩壳体可实现盲插

  • 垂直和水平排配置

  • 额定电流：最大3.7 A

  • 额定电压：最大250 VAC/354 VDC

  • Extended Life Product™ (E.L.P.™)

  • 提供汽车A系列产品

TFML系列缩略图
下载3D模型 配置并加入购物车配置免费样品技术参数

SFMH

.050" Tiger Eye™高可靠性插座料带，水平安装
特色

  • 表面安装水平针尾

  • 可匹配FSH针脚料带

  • 可选择焊接片和锁紧片

  • 额定电流：最大2.6 A

  • 额定电压：最大213 VAC/301 VDC

SFMH系列缩略图
下载3D模型 配置并加入购物车配置免费样品技术参数

TFC

1.27mm (.05 Inch) Pitch Board to Board / Wire to Board Shrouded Box Header Connectors, Low Cost, Double Row, Right Angle or Vertical, Surface Mount (SMT) / Through Hole, Locking Clip Option, Tiger Eye™
特色

  • 高达8 Gbps的性能

  • 间距：.050"（1.27 mm）

  • 端子系统：.018"（0.46 mm）直径接线柱

  • 多种堆叠高度

  • 应用：与高可靠性Tiger Eye™端子插座和电缆组件对接

  • 组装方向：垂直、直角

  • 针脚：通孔式、表面安装

  • 额定电流：最大2.9 A

  • 额定电压：最大275 VAC/388 VDC

  • 特色：成本更低的电镀选项

TFC-系列图片
下载3D模型 配置并加入购物车配置免费样品技术参数

S2M

2mm (.0787 Inch) Pitch Board to Board / Wire to Board Receptacle Socket / Female Connectors, Double Row, Vertical, Surface Mount (SMT) / Through Hole, Locking Clip / Screw Option, Tiger Eye™
特色

  • 间距：2.00 mm（.0787"）

  • 端子系统：Tiger Eye™

  • 特殊功能：高可靠性多指铍铜端子系统

  • 高达8 Gbps的性能

  • 组装方向：垂直

  • 针脚：通孔式、表面安装

  • Application: Polarized, double row system to 60 total pins

  • Single row option in development

  • 额定电流：最大2.6 A

  • 额定电压：最大350 VAC/495 VDC

  • 达到或超过MIL-DTL-55302测试标准

  • SET合格产品：请访问samtec.com/SETl'j有关严苛环境测试的详细信息

  • 提供汽车A系列产品

S2M系列缩略图
下载3D模型 配置并加入购物车配置免费样品技术参数

T2M

2mm (.0787 Inch) Pitch Board to Board / Wire to Board Shrouded Box Header Connectors, Double Row, Vertical or Right Angle, Surface Mount (SMT) / Through Hole, Screw Option, Tiger Eye™
特色

  • 间距：2.00 mm（.0787"）

  • 端子系统：0.50 mm (.020") 方形接线柱

  • 高达8 Gbps的性能

  • SET合格产品：请访问samtec.com/SETl'j有关严苛环境测试的详细信息

  • 达到或超过MIL-DTL-55302测试标准

  • 组装方向：垂直、直角

  • 针脚：通孔式、表面安装

  • Single row option in development for mating with S2SS/S2SST

  • 额定电流：最大2.6 A

  • 额定电压：最大350 VAC/495 VDC

  • 应用：与耐用型Tiger Eye™端子插座对接

  • 特殊功能：螺丝紧固和焊接片功能，可满足极高的耐用性要求

  • 提供汽车A系列产品

T2M-系列图片
下载3D模型 配置并加入购物车配置免费样品技术参数

FSH

.050"遮蔽式水平表面安装针脚料带
特色

  • 提供焊接锁定选项

  • 低成本闪金镀层可选

  • 可与SFMH表面安装插座对接

  • 表面安装水平或直角尾部设计

  • 额定电流：最大2.6 A

  • 额定电压：最大213 VAC/301 VDC

FSH系列缩略图
下载3D模型 配置并加入购物车配置免费样品技术参数

SEMS

0.80 mm Tiger Eye™微型插座料带，细长型
特色

  • 应用：顶针双排多接触指铍铜端子系统，50端子

  • 端子系统：Tiger Eye™

  • 间距：0.80 mm（.0315"）

  • 高达8 Gbps的性能

  • 特色：提供锁紧卡箍和焊接片选项，可满足极高的耐用性要求

  • 针脚：表面安装

  • 组装方向：垂直

SEMS系列缩略图
下载3D模型 配置并加入购物车配置免费样品技术参数

TEMS

0.80 mm Tiger Eye™微型针脚料带，细长型
特色

  • 应用：与耐用型Tiger Eye™端子插座对接

  • 端子系统：0.31 mm（.012"）直径接线柱

  • 间距：0.80 mm（.0315"）

  • 高达8 Gbps的性能

  • 特色：提供锁紧卡箍和焊接片选项，可满足极高的耐用性要求

  • 组装方向：垂直

  • 针脚：表面安装

TEMS系列缩略图
下载3D模型 配置并加入购物车配置免费样品技术参数

FOLC

.050" FOURRAY™四排Tiger Eye™插座料带
特色

  • 应用：多达200个端子的顶针四排多接触指铍铜端子系统

  • 端子系统：Tiger Eye™

  • 高达8 Gbps的性能

  • 组装方向：垂直

  • 间距：.050"（1.27 mm）

  • 特色：可选低插入力端子

  • 针脚：通孔式、混合技术

FOLC系列缩略图
下载3D模型 配置并加入购物车配置免费样品技术参数

MOLC

.050" FOURRAY™四排针脚料带
特色

  • 应用：与耐用型Tiger Eye™端子插座对接

  • 端子系统：.018"（0.46 mm）直径接线柱

  • 高达8 Gbps的性能

  • 组装方向：垂直

  • 间距：.050"（1.27 mm）

  • 特殊功能：锁紧卡箍选项可满足极高的耐用性要求

  • 针脚：通孔式，表面安装，混合技术

MOLC系列缩略图
下载3D模型 配置并加入购物车配置免费样品技术参数
