VNX™型VITA™ 74标准产品

概述

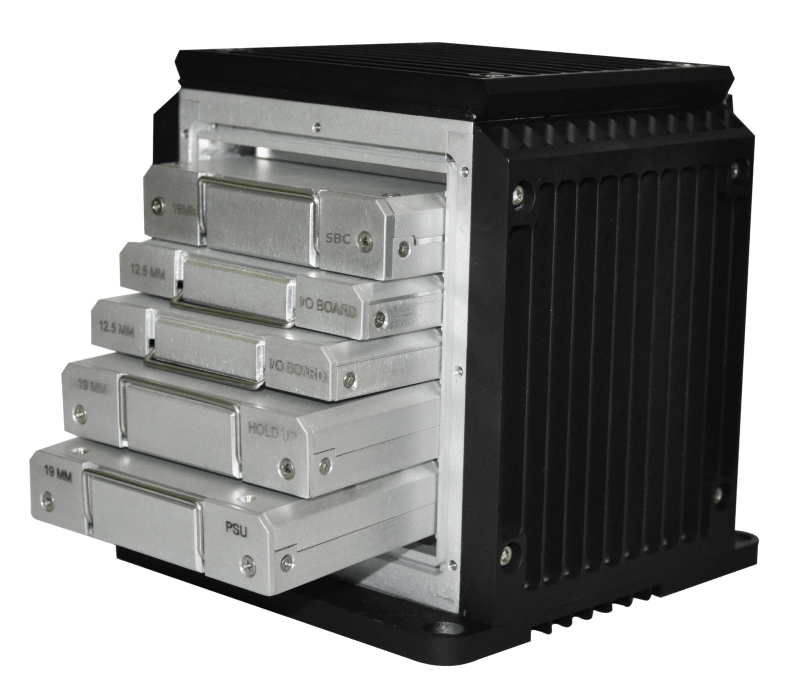

VITA™ 74 VNX™引入了一种新方法，采用坚固耐用的小型（SFF）设计。其独特的基于模块的格式为系统架构师在开发COTS SFF系统时提供了更大的自由度。VNX的机加工机箱、坚固的背板和传导冷却模块结合在一起，构成了极其坚固的组件。

VNX™外形尺寸定义了机械和电气要求，体现了经过简化的小型VPX架构，以满足新的应用范围。该标准鼓励供应商提供系统组件，包括模块、背板、外壳和完整的解决方案。

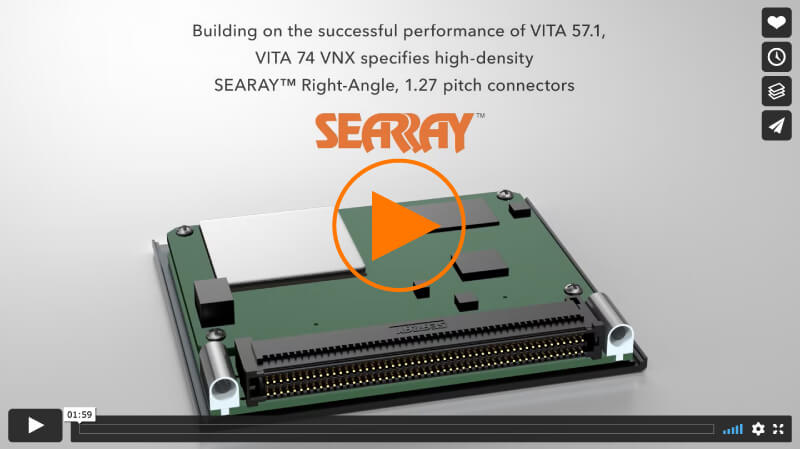

以VITA™ 57.1的成功性能为基础，VITA™ 74 VNX™指定了堆叠高度为12.5 mm和19 mm的高密度SEARAY™直角连接器。这些产品具有高速能力和坚固耐用的设计。

Samtec PN	连接器		焊接球类型	选项			设计支持
Samtec PN	12.5 mm对接（LPC 200端子）	19 mm对接（HPC 400端子）	焊接球类型	定位销 (-A)	带式和卷盘（-TR）	电镀： S=30µ"金	打印版资料	3D	PADS
ASP-161073-03	公针类连接器		无铅	X	X	S	打印PDF	IGES PARASOLID STEP	PADS文件
ASP-161074-03	母针类连接器		无铅	X	X	S	打印PDF	IGES PARASOLID STEP	PADS文件
ASP-161073-04		公针类连接器	无铅	X	X	S	打印PDF	IGES PARASOLID STEP	PADS文件
ASP-161074-04		母针类连接器	无铅	X	X	S	打印PDF	IGES PARASOLID STEP	PADS文件
ASP-161073-05	公针类连接器		锡铅	X	X	S	———	——— ——— STEP	PADS文件
ASP-161074-05	母针类连接器		锡铅	X	X	S	———	——— ——— STEP	PADS文件
ASP-161073-06		公针类连接器	锡铅	X	X	S	———	——— ——— STEP	PADS文件
ASP-161074-06		母针类连接器	锡铅	X	X	S	———	——— ——— STEP	PADS文件

这些高速、高密度阵列电缆组件具有微型同轴电缆和耐用型EdgeRate®端子。

Samtec PN	端对端电缆长度	连接器高度	描述	终端1 VNX™电缆连接器	终端2 VNX™电缆连接器	安装在电缆上的连接器
HDR-209518-01 HDR-209518-02	300 mm 550 mm	12.5 mm	高数据速率电缆，（VNX）直角母针到（VNX）公针	ASP-161073-01	ASP-161074-01	同侧
HDR-209516-01 HDR-209516-02	300 mm 550 mm	19 mm	高数据速率电缆，（VNX）直角母针到（VNX）公针	ASP-161073-02	ASP-161074-02	同侧

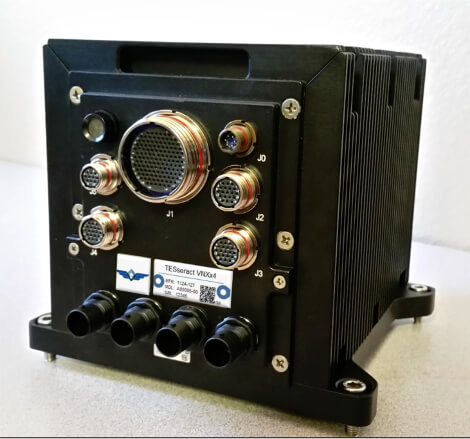

嵌入式市场继续将SWaP（尺寸、重量和功耗）要求推向极致。在这些要求当中，许多都需要提高性能并大大降低尺寸和功耗。基于VITA™ 74标准的产品服务于需要加固型产品的市场，这些产品必须紧跟行业前沿的数据平面互连技术。许多供应商已经采用了这些VNX™技术，并提供以下功能：

如需了解VITA™ 74 VNX™标准及其他信息，请通过以下方式与我们联系：
