这些Edge Rate®耐用型高速连接器料带的端子经过优化，具有信号完整性性能、更高的耐用性和使用寿命。
系列概述
特色

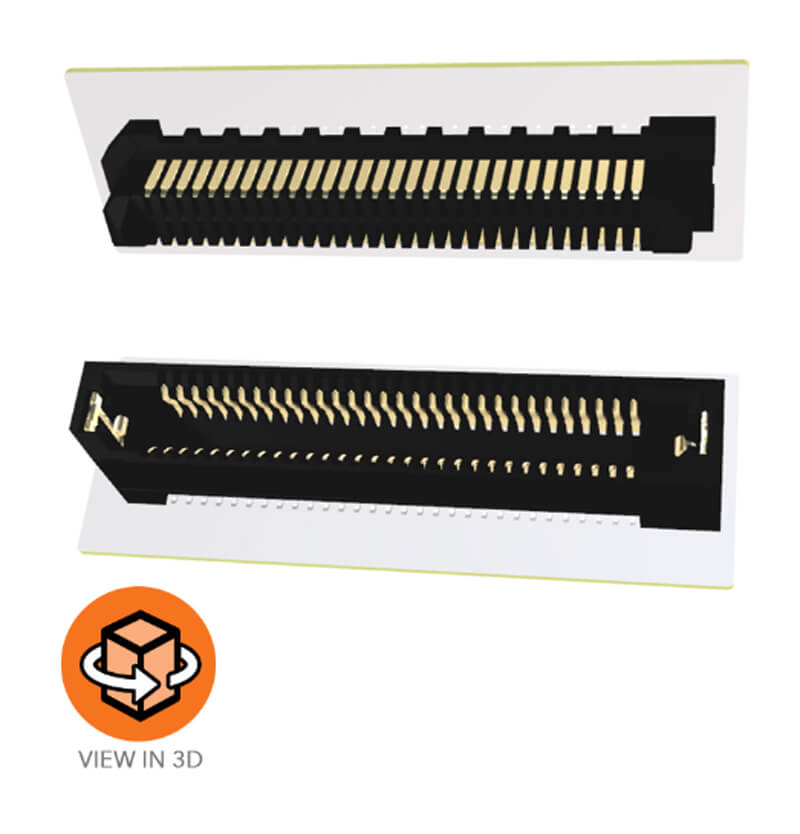

Edge Rate®端子针对信号完整性效能优化
1.5 mm端子滑动范围
在以“拉链”方式拆拔时展现出耐用性
高达56 Gbps PAM4性能
0.50 mm、0.635 mm或0.80 mm间距系统
堆叠高度从5 mm到18 mm不等
在0.635 mm间距系统上实现2.5 mm超纤细外形宽度
0.50 mm间距系统相比0.80 mm间距系统可节省多达40%的PCB空间
评估和开发套件
0.635 mm间距Edge Rate® SI评估套件

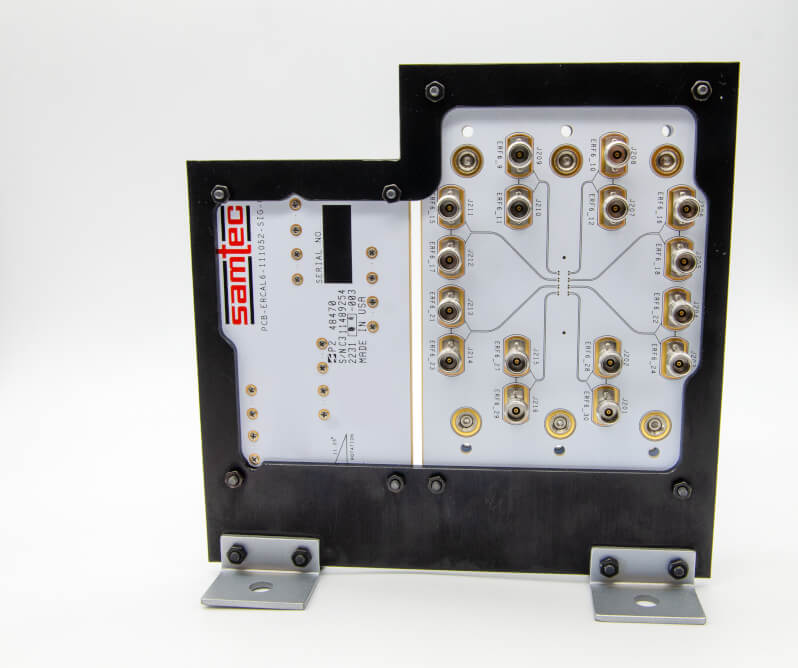

Samtec的0.635 mm间距Edge Rate®耐用型高速料带采用Edge Rate®端子系统，专为需要高对接周期和高速系统的应用而设计。ERM6板装针脚或插头与ERF6板装插座对接。0.635 mm间距Edge Rate ® SI评估套件（REF-224718-X.XX-XXX）为系统设计人员和SI工程师提供了一个易于使用的解决方案，用于测试0.635 mm间距Edge Rate®耐用型高速料带。0.635 mm间距Edge Rate ® SI评估套件提供具有强大机械设计的高质量系统。请联系Samtec技术专家： [email protected] 联系Samtec的技术专家。
零件编号：REF-224718-X.XX-XXX
下载和资源
资料
产品
ERM8
特色
56 Gbps PAM4性能
耐用型Edge Rate®端子
光滑而宽大的抛光接触面可延长磨损寿命
针位数：最多可达200个
1.5 mm端子滑动范围
堆叠高度：7 mm-18 mm
闭锁、差分对和扩展导柱选项
提供360º带护罩 (ERM8-S)
多达1,000次的高对接次数
额定电压：最大225 VAC/318 VDC
SET合格产品：请访问samtec.com/SETl'j有关严苛环境测试的详细信息
可提供Final Inch®分路区域数据
额定电流：最大2.2 A
ERF8
特色
56 Gbps PAM4性能
耐用型Edge Rate®端子
光滑而宽大的抛光接触面可延长磨损寿命
1.5 mm端子滑动范围
多达1,000次的高对接次数
针位数：最多可达200个
堆叠高度：7 mm-18 mm
提供360º带护罩 (ERF8-S)
额定电压：最大225 VAC/318 VDC
闭锁和扩展导柱选项
SET合格产品：请访问samtec.com/SETl'j有关严苛环境测试的详细信息
可提供Final Inch®分路区域数据
额定电流：最大2.2 A
ERM8-RA
特色
耐用型Edge Rate®端子
光滑而宽大的抛光接触面可延长磨损寿命
28 Gbps性能
多达500次的高对接次数
针位数：最多可达150个
提供带热插拔的闭锁和差分对
额定电压：最大225 VAC/318 VDC
额定电流：最大2.2 A
ERF8-RA
特色
28 Gbps性能
耐用型Edge Rate®端子
光滑而宽大的抛光接触面可延长磨损寿命
针位数：最多可达150个
额定电压：最大225 VAC/318 VDC
闭锁和扩展导柱选项
多达500次的高对接次数
额定电流：最大2.2 A
ERM8-EM
特色
28 Gbps性能
耐用型Edge Rate®端子
光滑而宽大的抛光接触面可延长磨损寿命
针位数：最多可达150个
多达100次的高对接次数
提供带护罩和差分对的闭锁、扩展导柱
额定电压：最大225 VAC/318 VDC
额定电流：最大2.2 A
ERF8-EM
特色
28 Gbps性能
耐用型Edge Rate®端子
光滑而宽大的抛光接触面可延长磨损寿命
针位数：最多可达150个
额定电压：最大225 VAC/318 VDC
多达100次的高对接次数
提供带护罩的扩展导柱
额定电流：最大2.2 A
ERM8-S
特色
堆叠高度：7、9、12和16 mm
360º金属防护罩，可降低EMI
提供扩展导柱
额定电压：最大225 VAC/318 VDC
多达1,000次的高对接次数
56 Gbps PAM4性能
耐用型Edge Rate®端子针对信号完整性性能优化
1.5 mm端子滑动范围
单端或差分信号路由
针位：20-60
额定电流：最大2.2 A
ERF8-S
特色
360º金属防护罩，可降低EMI
多达1,000次的高对接次数
额定电压：最大225 VAC/318 VDC
提供扩展导柱
56 Gbps PAM4性能
耐用型Edge Rate®端子针对信号完整性性能优化
1.5 mm端子滑动范围
针位：20-60
堆叠高度：7、9、12和16 mm
额定电流：最大2.2 A
ERM5
特色
耐用型Edge Rate®端子
光滑而宽大的抛光接触面可延长磨损寿命
28 Gbps性能
1 mm端子滑动范围
多达250次的高对接次数
针位数：最多可达150个
堆叠高度：7.00 mm-12.00 mm
额定电流：最大1.5 A
额定电压：最大190 VAC/269 VDC
可提供Final Inch®分路区域数据
ERF5
特色
耐用型Edge Rate®端子
光滑而宽大的抛光接触面可延长磨损寿命
28 Gbps性能
1 mm端子滑动范围
多达250次的高对接次数
针位数：最多可达150个
堆叠高度：7.00 mm-12.00 mm
额定电流：最大1.5 A
额定电压：最大190 VAC/269 VDC
可提供Final Inch®分路区域数据
ERF5-RA
特色
耐用型Edge Rate®端子
28 Gbps性能
针位数：最多可达100个
光滑而宽大的抛光接触面可延长磨损寿命
额定电流：最大1.5 A
额定电压：最大190 VAC/269 VDC
ERF6
特色
2.5 mm细长型宽度
2-排设计；每排10-60个针位（共20-120个针位）
为信号完整性性能优化的Edge Rate®端子系统
支持56 Gbps PAM4（28 Gbps NRZ）应用
0.90 mm端子滑动范围
通过了10年混合流动气体腐蚀测试（MFG）。请参阅下方ERF6报告。
5 mm堆叠高度
用于标准处理的J形引线
其它堆叠高度正在开发中
额定电流：最大1.4 A
额定电压：最大155 VAC/219 VDC
ERM6
特色
其它堆叠高度正在开发中
用于标准处理的J形引线
2-排设计；每排10-60个针位（共20-120个针位）
为信号完整性性能优化的Edge Rate®端子系统
支持56 Gbps PAM4（28 Gbps NRZ）应用
0.90 mm端子滑动范围
通过了10年混合流动气体腐蚀测试（MFG）。请参阅下方ERM6报告。
5 mm堆叠高度
2.5 mm细长型宽度
额定电流：最大1.4 A
额定电压：最大155 VAC/219 VDC
