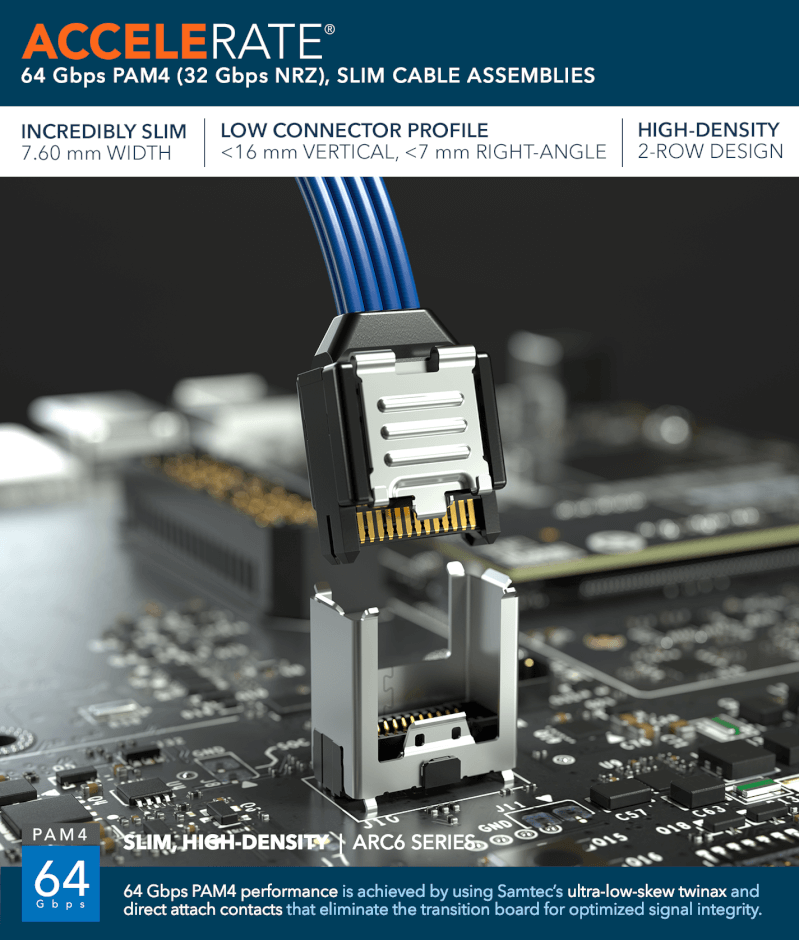

AcceleRate®细长型直连电缆组件

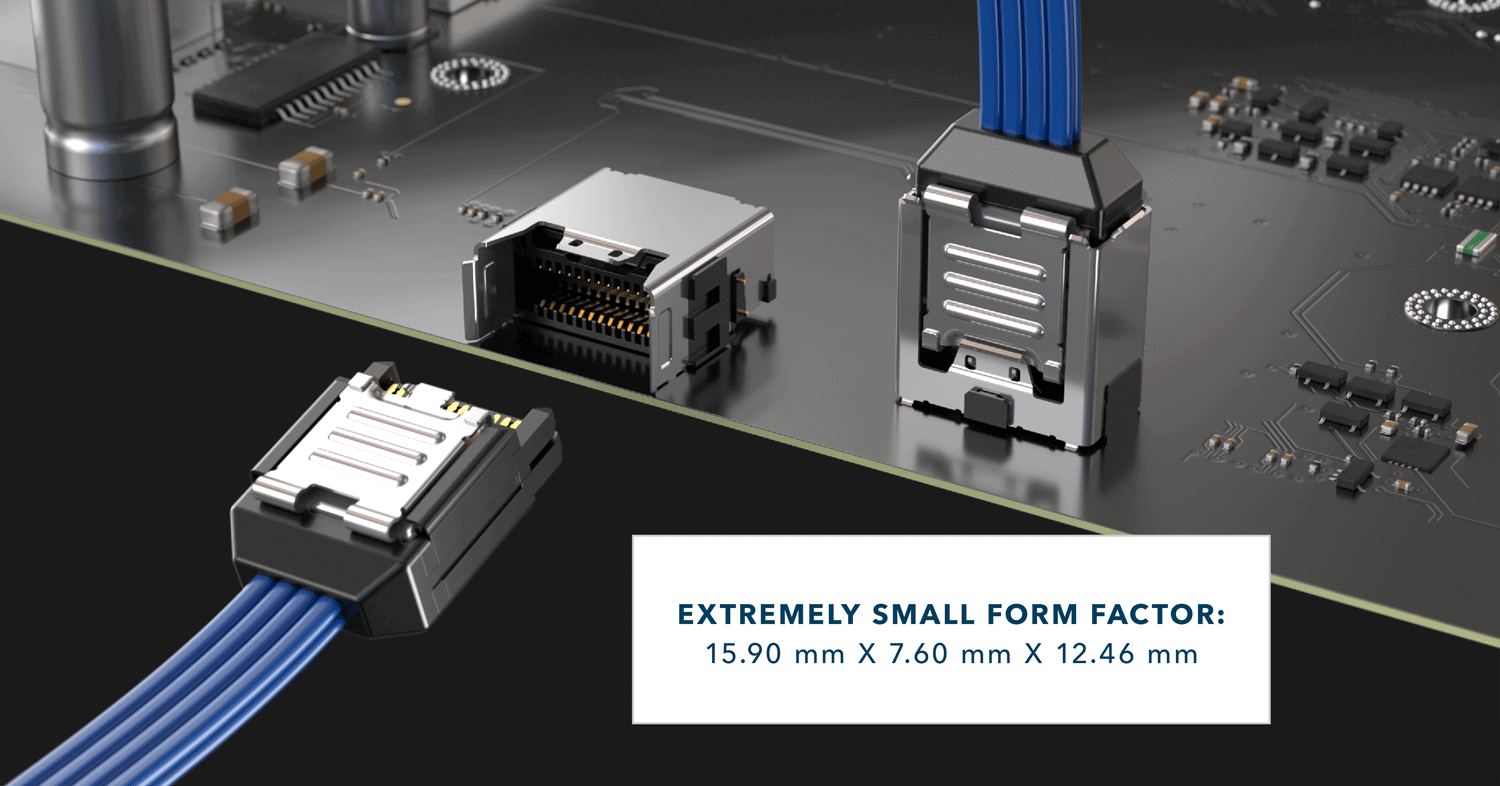

• 极其纤细的7.6 mm宽度

• 高密度2排设计

• 支持64 Gbps PAM4（32 Gbps NRZ）应用

• PCIe® 6.0/CXL® 3.2能力

• 提供8、16和24差分对选项

• 16差分对选项可以支持PCIe® x4 plus边带

• 24差分对选项可以支持PCIe® x8 plus边带

• 34 AWG, 100 Ω Eye Speed® and 92 Ω Thinax™ ultra low skew twinax cable available

• 13, 25 and 37 single-ended positions per row

• 34 AWG, 50 Ω ThinSE™ micro coax cable with a .024” (0.61 mm) outer diameter; 5 Gbps NRZ

• Mixed differential pair and single-ended signaling available

• 通过消除转换板及其可变性，改进了信号完整性

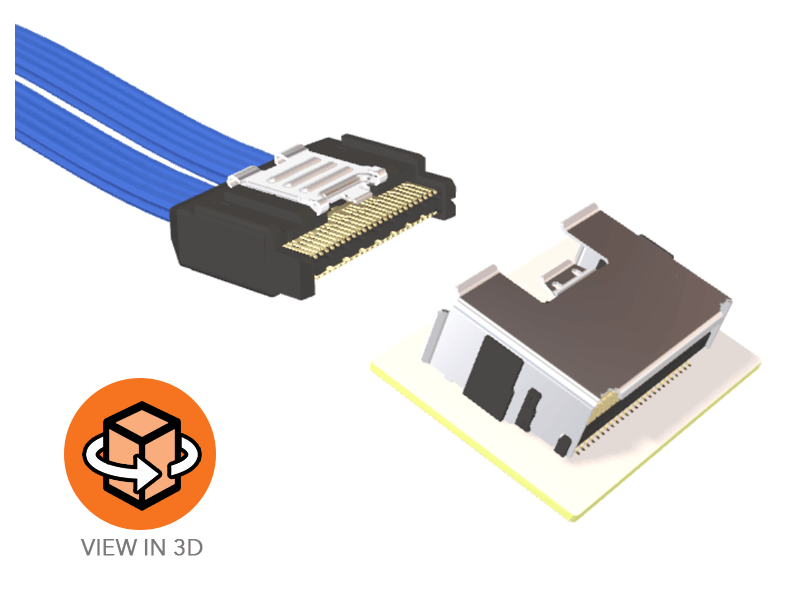

• Mating board level socket features standard rugged weld tabs for increased stability on the PCB, vertical and right-angle

• 耐用型金属闭锁和防护

• 用于减少远端串扰的“反极性”引脚选项

• 查看全系列AcceleRate®产品

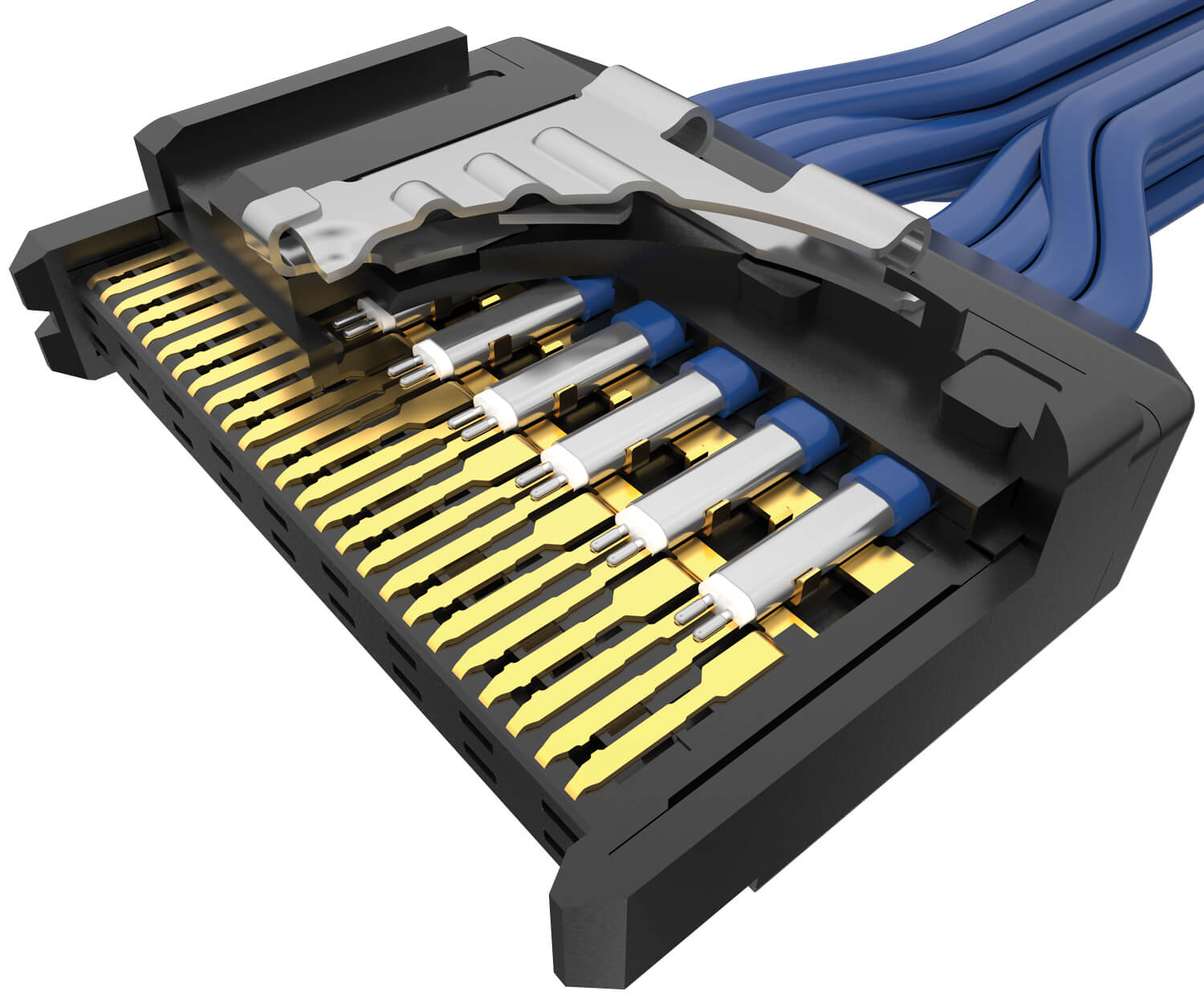

• 两排高密度端子，可直接焊接到电缆上
• 通过消除转换板及其可变性，改进了信号完整性
• 实现更微小的容差

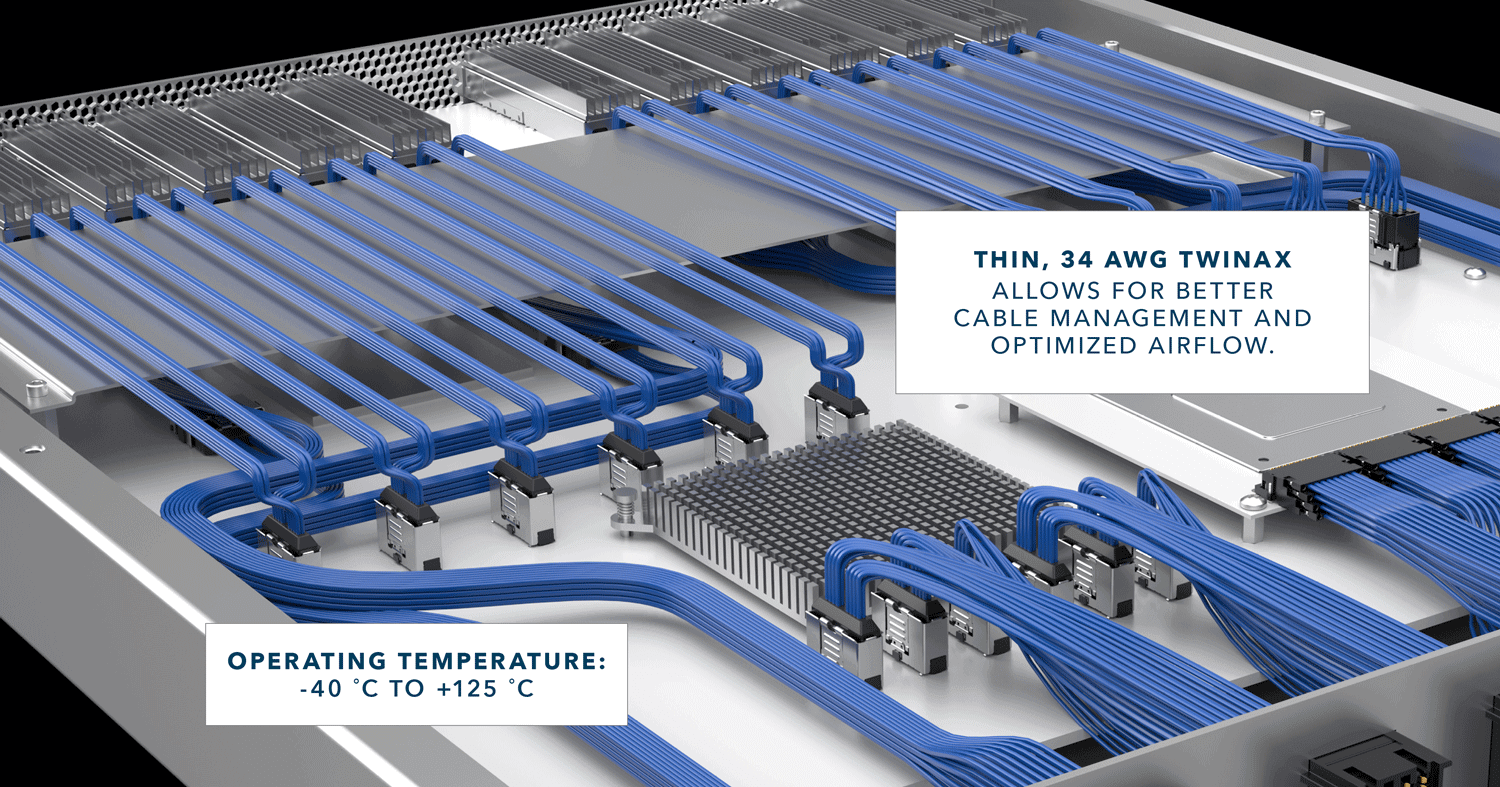

随着信号覆盖和完整性要求在高速应用中变得越来越重要，使用超低偏斜双芯电缆在电路板上路由信号是关键的性能推动因素。Samtec在设计早期与系统架构师合作，为电缆管理创建解决方案，针对均匀分布热负荷进行优化。
