高功率连接器和系统

Samtec的弹性电源解决方案有仅有电源或电源/信号组合选项，电流高达60安培，采用小尺寸高密度电源刀片。提供板对板和分离式线缆组件。

mPOWER®连接器具有高达18安培/刀片的超微型封装，具有非凡的设计灵活性，支持垂直或直角方向，堆叠高度为5至20 mm，以及适用于板对板、电缆到板和电缆到电缆应用的对接电缆组件。Micro Mate® 和 POWER MATE ® 系统具有独立带护罩触点，用于电气和机械保护。每个刀片高达60安培的高功率解决方案采用小巧的高密度刀片、垂直或直角方向，以及仅电源、电源/信号组合或电源分离选项。

电源系统手册

下载PDF文件

mPOWER®超微型电源连接器

超微型mPOWER® 2.00 mm间距电源连接器，电流高达18安培，适用于板对板、电缆到板和板对板应用。

特色

一个产品系列，支持板对板、电缆到板和电缆到电缆应用
每个刀片的电流高达18 A
比传统电源系统节省40%空间
2-10个电源刀片，2.00 mm间距
5 mm到16 mm、18 mm和20 mm堆叠高度
分离式线缆组件带有耐用型闭锁，可简化电路板布局，并直接向系统中的有源组件供电

产品

AcceleRate® mP 0.635 mm信号/电源阵列

这些0.635 mm间距的高密度高速信号/电源阵列可实现64 Gbps PAM4速度，并且具有旋转电源刀片，可提高性能并简化分路区域（BOR）。

查看全系列AcceleRate®产品。

特色

一流的功率和信号密度
电源插片可90º旋转，使其能够平等地获得热量释放，以实现均匀冷却，增加电流容量并减少拥挤
支持64 Gbps PAM4（32 Gbps NRZ）应用
PCIe® 6.0/CXL® 3.2能力
Open-pin-field design for maximum grounding and routing flexibility
高密度多排设计
轻薄型 5 mm 和 10 mm 堆叠高度；路线图上可达 16 mm
总共4或8个电源插片；高达10个的型号正在开发中
总共60或240个信号位置；更多位置的型号正在开发中
0.635 mm信号间距
可选择定位销
标准焊接片，用于牢固连接至电路板
用于盲插的顶针导柱
查看全系列AcceleRate®产品

产品

Power Mate®和Mini Mate®系统

高功率隔离式连接器；板对板电源插座和针脚料带，具有独立带护罩端子。

特色

拥有顶针的Power Mate®系统
拥有可靠型Tiger Buy™端子的Mini Mate®系统
独立带护罩端子
加高的堆叠高度

产品

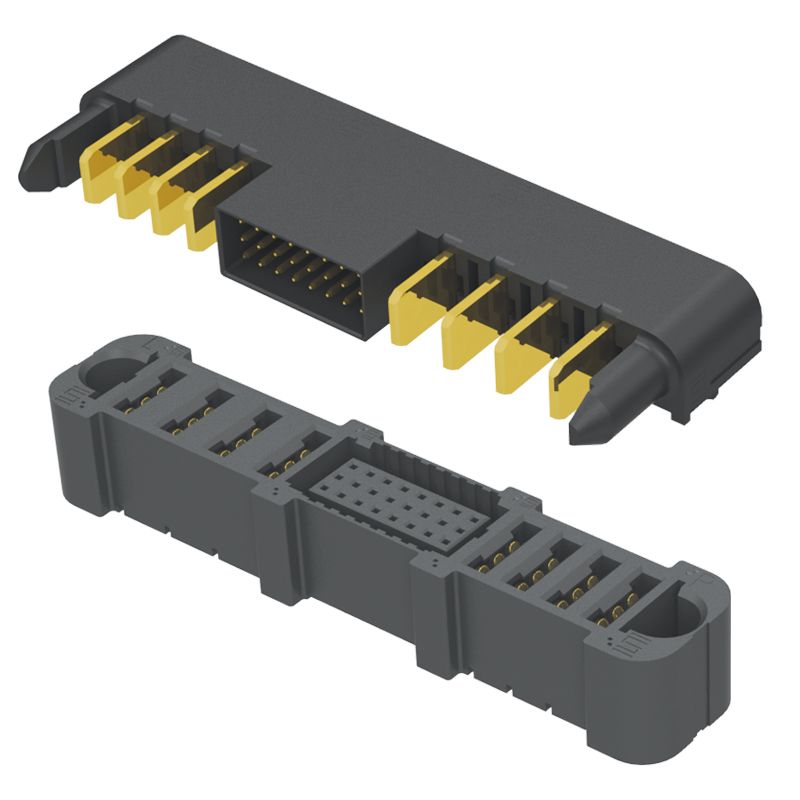

EXTreme Ten60Power™

Samtec的EXTreme Ten60Power™ 60安培电源连接器采用模块化高功率和信号组合，适用于中板和背板应用。EXTreme Ten60Power™连接器采用高电流和轻薄型互连设计，在10 mm高度的轻薄外壳中提供最大流强线长比，可增强系统内的气流。

特色

每个电源插片电流可达60 A
耐用型10 mm轻薄型设计（直角组装方向）
相同外型内有3或5个信号排
可提供0到40个信号端子
至多20个DC电源刀片或12个AC电源刀片
AC-DC电源组合以及电源分离选项可选
额定电流：最大 60 A（电源插片）、30 A/30 A（分体式电源插片）、最大 3.3 A（信号端子）
额定电压：最大 300 VAC/424 VDC（电源插片）
可使电路板端接更加轻松的压接尾部选项（仅限ET60S）
模块可加以配置以适应几乎任何设计
支持中板和背板应用的共面或垂直解决方案
提供热插拔选项

产品

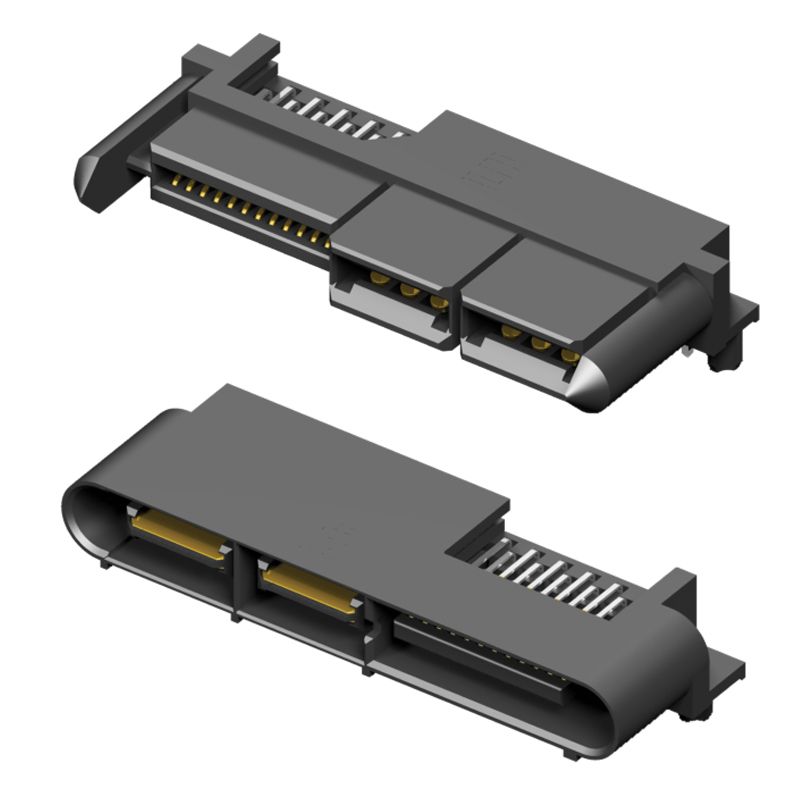

EXTreme LPHPower™

EXTreme LPHPower™ 30 安培电源连接器外形极为轻薄，仅为 7.5 mm，采用双堆叠电源刀片，适用于高密度应用。

特色

每个电源插片电流可达30 A
7.50 mm超轻薄型设计（直角）
双堆叠电源刀片实现了高密度
插座可与标准.062"（1.60 mm）PCB卡对接

产品

PowerStrip™/20.150"间距高功率系统

PowerStrip™/20.150"间距高功率连接器具有多达8个电源刀片，每个刀片可承载高达23安培的电流。

特色

每个电源插片的额定电流高达 23 安培
总计多达8个电源刀片
.150"（3.81 mm）间距
垂直、直角、压接
可选锁扣
可提供公母同一连接器
盲插的理想选择
节省空间

产品

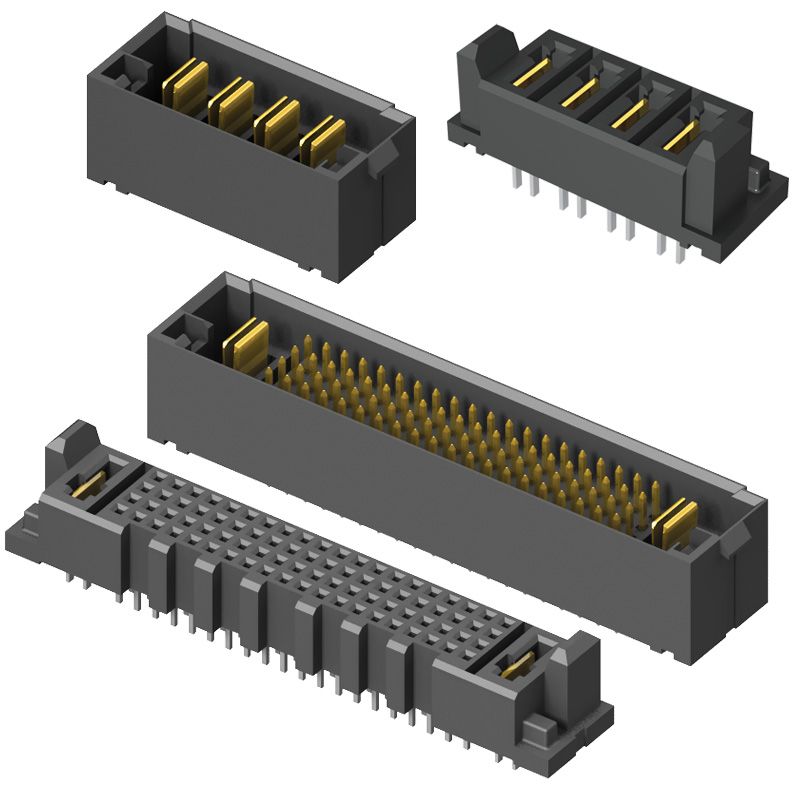

PowerStrip™/30 5.00 mm间距高功率系统

PowerStrip™/30 5mm pitch high-power connectors feature 2-10 power blades that will carry up to 35.5 A per blade.

特色

每个电源插片的额定电流高达35.5安培
总计多达10个电源刀片
5.00 mm（.1969"）间距
直角和垂直组装方向
提供电源/信号组合
可选锁扣或螺丝紧固
采用“铰接式”设计以实现从0°到90°的任何组装方向的独特对接，并适用于空间有限的应用
提供分离式线缆组件、组件和工具
盲插的理想选择
节省空间

产品

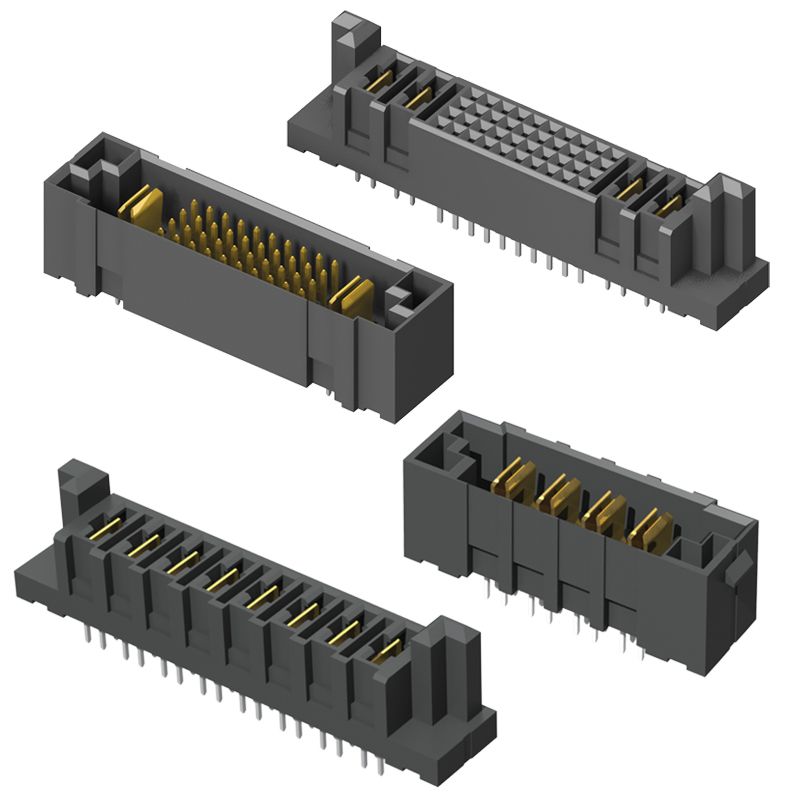

PowerStrip™/40.250"间距高功率系统

PowerStrip™/40 .250" pitch high-power connectors feature 2-8 power blades that will carry up to 58.7 A per blade in right-angle or vertical orientations.
