各种电缆类型和接口的射频电缆组件

Samtec提供广泛的射频电缆组件，包括.047至.277的低损耗微波/毫米波电缆、RG型电缆（316、174、178、58、179、6）、12G-SDI Belden电缆、高密度联动和Samtec优化系列。接口类型包括1.00 mm、1.35 mm、1.85 mm、2.40 mm、2.92 mm、SMA、SMPM、SMP、MCX、MMCX、BNC、高密度BNC、MHF U.FL/W.FL等。

射频电缆Solutionator®能帮助工程师在一分钟内选好连接器和电缆类型，并创建最终零件编号。所提供的结果包括产品规格、定价和可用性、型号和印刷品。

射频电缆组件手册

下载PDF文件

单击此处开始

x

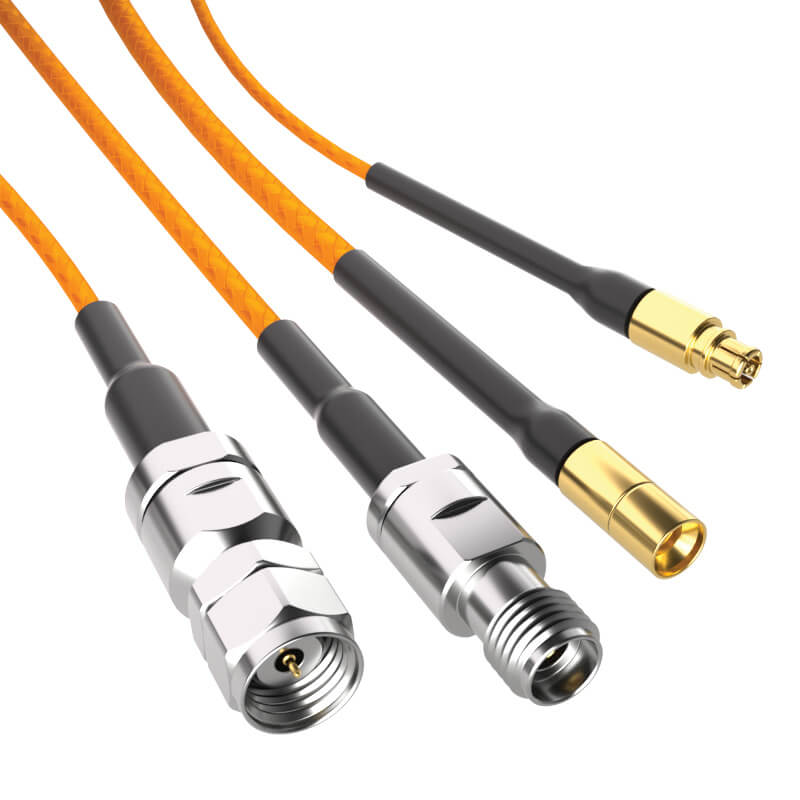

Nitrowave™

相位和振幅稳定的高性能微波电缆组件，专为支持新兴应用的扩展频率范围而设计。

特色

独特的Samtec橙色Nitrowave™电缆技术
挠曲时相位和振幅稳定
各层之间接触电阻一致
较低密度的电介质可最大限度地减少损耗
先进的屏蔽技术和夹层
镀银增强功能可减轻潜在腐蚀问题
针对下一代频率 (GHz) 优化了电气性能：18、32、43.5、71、95、110
旨在满足航空航天、国防、数据通信、计算机/半导体和仪器仪表市场日益增长的需求
机械和环境稳健性
铠装版本，增强抗压、抗扭和抗拉能力
相位与弯曲 = < 0.2° x F (GHz)
VSWR = 1.4:1 @ 43.5 GHz（LL043系列）

产品

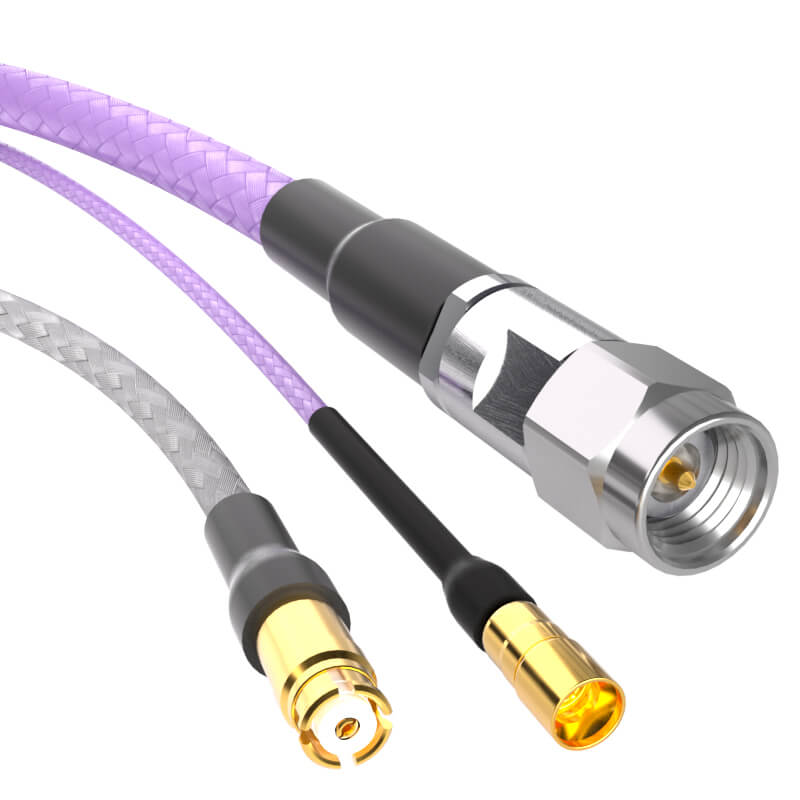

50欧姆微波电缆

18至110 GHz高频电缆组件，具有.047至.277低损耗和半挠性微波/毫米波电缆，高密度联动和经Samtec优化系列，提供混合搭配终端选项。

特色

18至110 GHz微波/毫米波频率（亚太赫兹频谱）
多种精密射频接口类型：1.00 mm、1.35 mm、1.85 mm、2.40 mm、2.92mm、3.50 mm、SMA、SMP、SMPM、联动SMPM、TNCA和N型

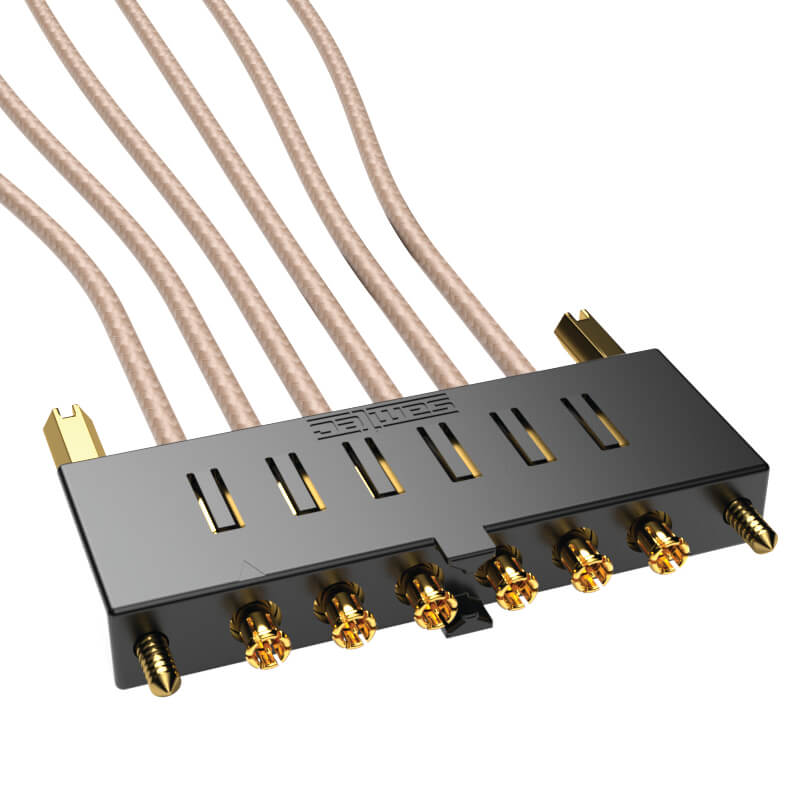

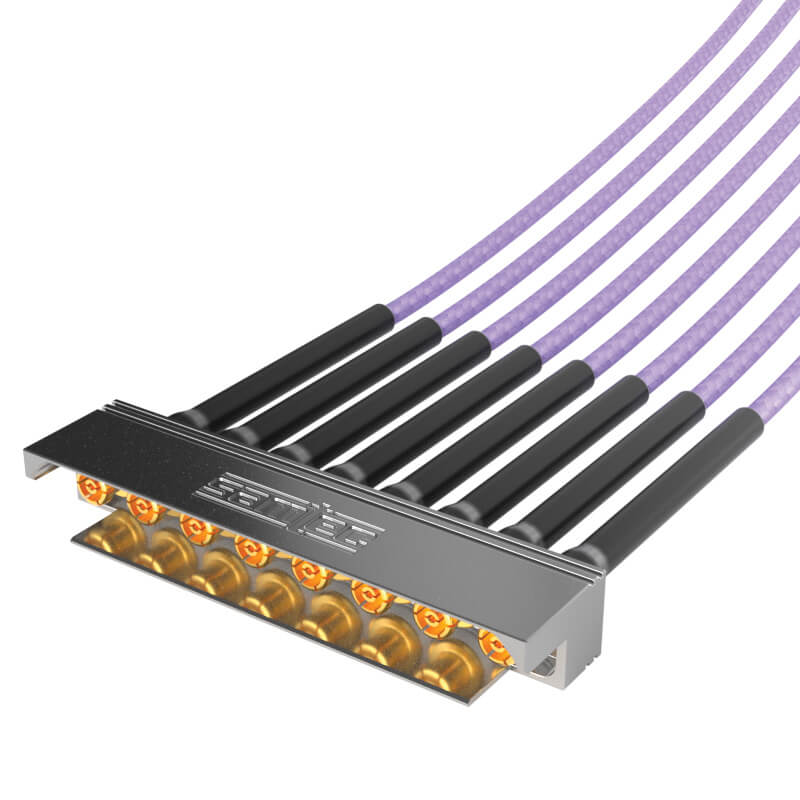

Magnum RF®联动多端口解决方案（电缆到板和板对板）
电缆长度标准可达10米（定制RSP小于 10米；请联系 [email protected])
提供电缆管理
混合搭配终端选项将针对应用的定制与现成组件的简单性和交货效率相结合
高性能测试应用的理想选择

产品

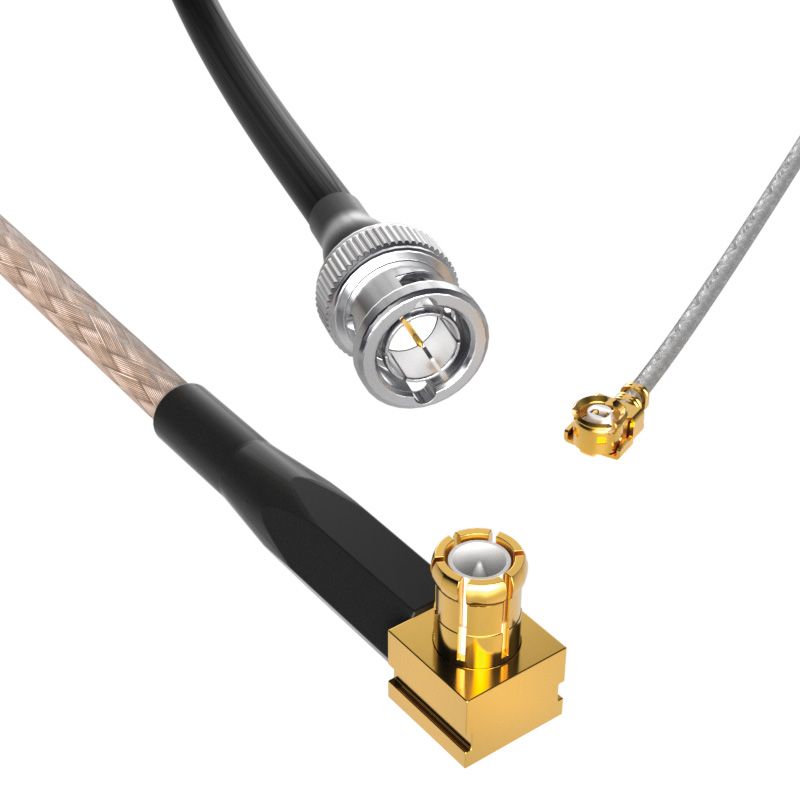

低频射频电缆

标准、现成的低于6 GHz频率的传统电缆组件，带有RG型电缆（316、174、178、58、179、6）、0.81和1.13 mm微型高频、12G-SDI和Samtec优化系列，具有混合搭配标准50和75欧姆终端选项。

特色

多种标准50和75欧姆接口类型：微型高频（MHF）、SMA、MCX、MMCX、MMCXV、TNC、BNC、SMB、高密度BNC和DIN 1.0/2.3
12G-SDI优化的75欧姆BNC和高密度BNC解决方案
非磁性选项可用于医疗和航空航天应用
电缆长度标准可达10米（定制RSP小于 10米；请联系 [email protected])
提供电缆管理
混合搭配终端选项将针对应用的定制与现成组件的简单性和交货效率相结合

产品

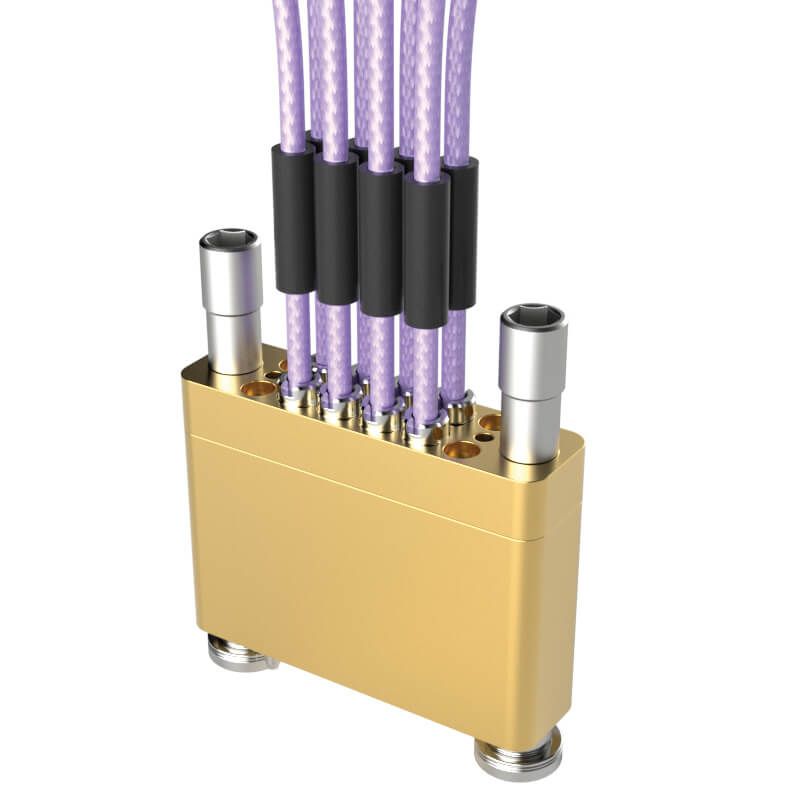

Bulls Eye®

采用压缩接口、占用空间小和使用寿命长，使得Bulls Eye®成为高性能测试应用的理想选择。

特色

90 GHz、70 GHz、50 GHz或40 GHz测试组件
支持更小型的演进板和更短的走线长度
29 AWG and 23 AWG (.047" and .086") microwave cable assemblies
Nitrowave™ phase and amplitude stable high-performance microwave cable assemblies
压缩安装于电路板上，可直接放置在被测试的SerDes附近
无焊接设计降低了成本，而且易于在实验室环境中使用
微带/CPW或带线PCB传输类型
适用于性能验证的测试板
1.00 mm、1.85 mm、2.40 mm和2.92 mm仪表连接
单排或双排
高密度、省空间设计
完整应用列表：SerDes表征、时钟/数据恢复 (CDR)、毫米波雷达、自动化测试设备、FR2 5G网络
射频团队：专门的射频工程师将为您提供个人支持，以满足特定的射频挑战
