高密度、省空间设计
具有可变保持力的推拉式接口
绞合式，SMPM连接器：无模式操作，最高可达65GHz
微型 SMPM 样式可实现更小的束尺寸，以减轻重量并增加气流
50欧姆阻抗
Optional screw down feature for increased retention
电缆到板和板对板解决方案
子弹型适配器允许轴向和径向偏差，并且可以盲插
用于毫米波应用的联动、多端口射频模块和电缆组件，是空间有限且需要高工作频率时的理想选择。
特色
下载和资源
资料
技术文档
产品
GC47
联动SMPM .047“射频毫米波电缆组件
特色
50欧姆阻抗
单排外壳中的联动SMPM连接器
.047低损耗柔性微波/毫米波电缆
电缆到板应用
推拉式接口方便快速安装
间距：3.56 mm（.140"）
与GPPC系列板级连接器对接
高密度、省空间设计
Optional screw down feature for increased retention
弯曲半径： 3.18 mm（最小值）

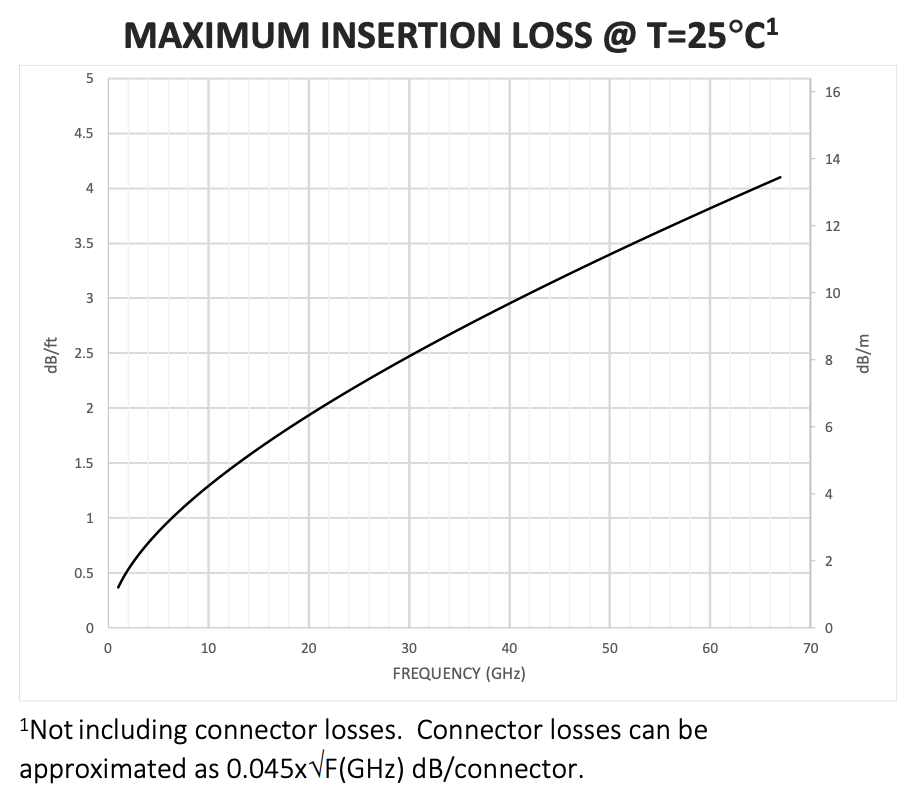

插入损耗： 参见GC47图表
终端2选项：联动或分离式工业标准射频连接器
GC86
联动SMPM .086“射频毫米波电缆组件
特色
终端2选项：联动或分离式工业标准射频连接器

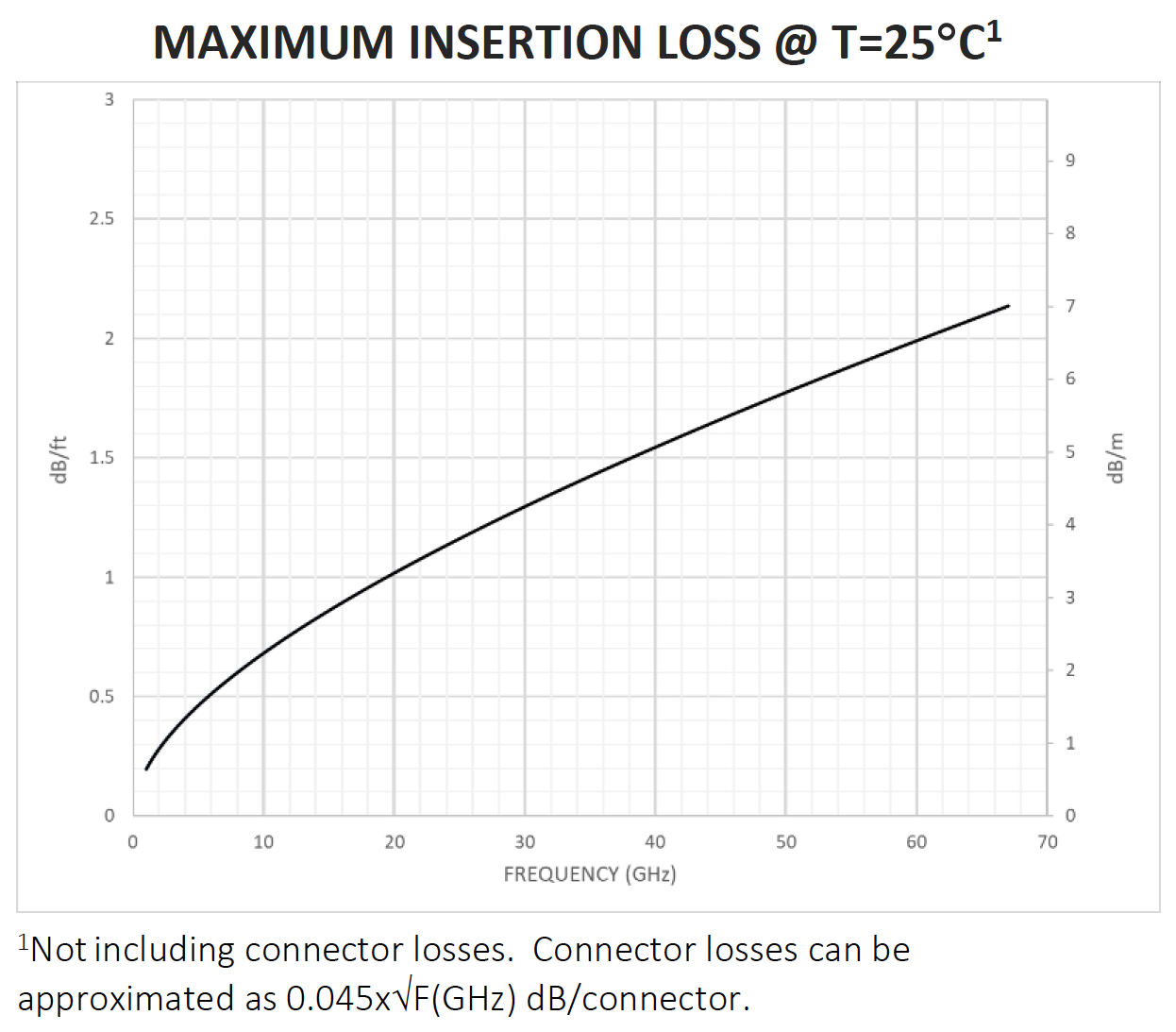

插入损耗： 参见GC86图表
.086低损耗柔性微波/毫米波电缆
与GPPC系列板级连接器对接
高密度、省空间设计
Optional screw down feature for increased retention
弯曲半径： 8.9 mm（最小值）
50欧姆阻抗
单排外壳中的联动SMPM连接器
电缆到板应用
推拉式接口方便快速安装
间距：3.56 mm（.140"）
GPPC-CMM
Magnum RF®联动、双端口SMPM模块、压缩安装
特色
无焊压缩安装、双端口SMPM型接口，用于差分对测试
高密度、省空间设计
推拉式接口方便快速安装
定位功能：在PCB上增加基准以消除任何视觉错位，确保连接器峰值性能
单排
间距：3.56 mm（.140"）
定制间距或多排设计，请联系 [email protected]
板厚：0.016"至0.125"
扭矩（电路板安装）：0.9 ~ 1.3英寸磅
子弹型适配器允许轴向和径向偏差，并且可以盲插
板对板应用：夹层或正交
GPPC-RA-SM
Magnum RF®联动、多端口SMPM模块，直角
特色
直角、超轻薄型 - 3.94 mm (.155") 外形高度
前部到前部表面安装PCB连接，实现最大密度
高密度、省空间设计
推拉式接口方便快速安装
单排
间距：3.56 mm（.140"）
定制间距或多排设计，请联系 [email protected]
子弹型适配器允许轴向和径向偏差，并且可以盲插
板对板应用：共面或垂直
GPPC-EM
Magnum RF® Ganged, Multi-Port SMPM Block, Edge Mount
特色
边缘安装板终端
高密度、省空间设计
推拉式接口方便快速安装
单排
间距：3.56 mm（.140"）
定制间距或多排设计，请联系 [email protected]
子弹型适配器允许轴向和径向偏差，并且可以盲插
板对板应用：共面或垂直
Optional screw down feature for increased retention
GPPC-ST-SL
Magnum RF®联动、多端口SMPM模块，标准表面安装
特色
垂直、标准表面安装，带短桩启动端子
高密度、省空间设计
推拉式接口方便快速安装
单排
间距：3.56 mm（.140"）
定制间距或多排设计，请联系 [email protected]
子弹型适配器允许轴向和径向偏差，并且可以盲插
板对板应用：夹层或正交
Optional screw down feature for increased retention
GPPB
Magnum RF®联动、多端口SMPM模块
特色
单排
具有可变保持力的推拉式接口
间距：3.56 mm（.140"）
高密度、省空间设计
定制间距或多排设计，请联系 [email protected]
子弹型适配器允许轴向和径向偏差，并且可以盲插
使用移动端子表面安装（-SM选项）
板对板应用：夹层或正交
PRFIA
50 Ohm，系列内适配器
特色
串联精密射频适配器
应用：用于高密度盲插应用的精密测量或SMPM适配器
SMPM弹簧式适配器提供了更高的振动容忍度，以保持稳定的信号接触
直线组装方向，50欧姆阻抗
SMPM、1.85 mm、2.40 mm或2.92 mm
