相位和振幅稳定的高性能微波电缆组件，专为支持新兴应用的扩展频率范围而设计。
Samtec的新一代射频同轴电缆具有更高的稳定性和挠曲性。同轴构造的外层护套采用了独特的Samtec橙色，旨在满足航空航天、国防、数据通信、计算机/半导体和仪器仪表市场日益增长的需求。其频率经过优化，性能超越了传统行业标准，可支持新兴应用。
高性能微波电缆组件
独特的Samtec橙色Nitrowave™电缆技术

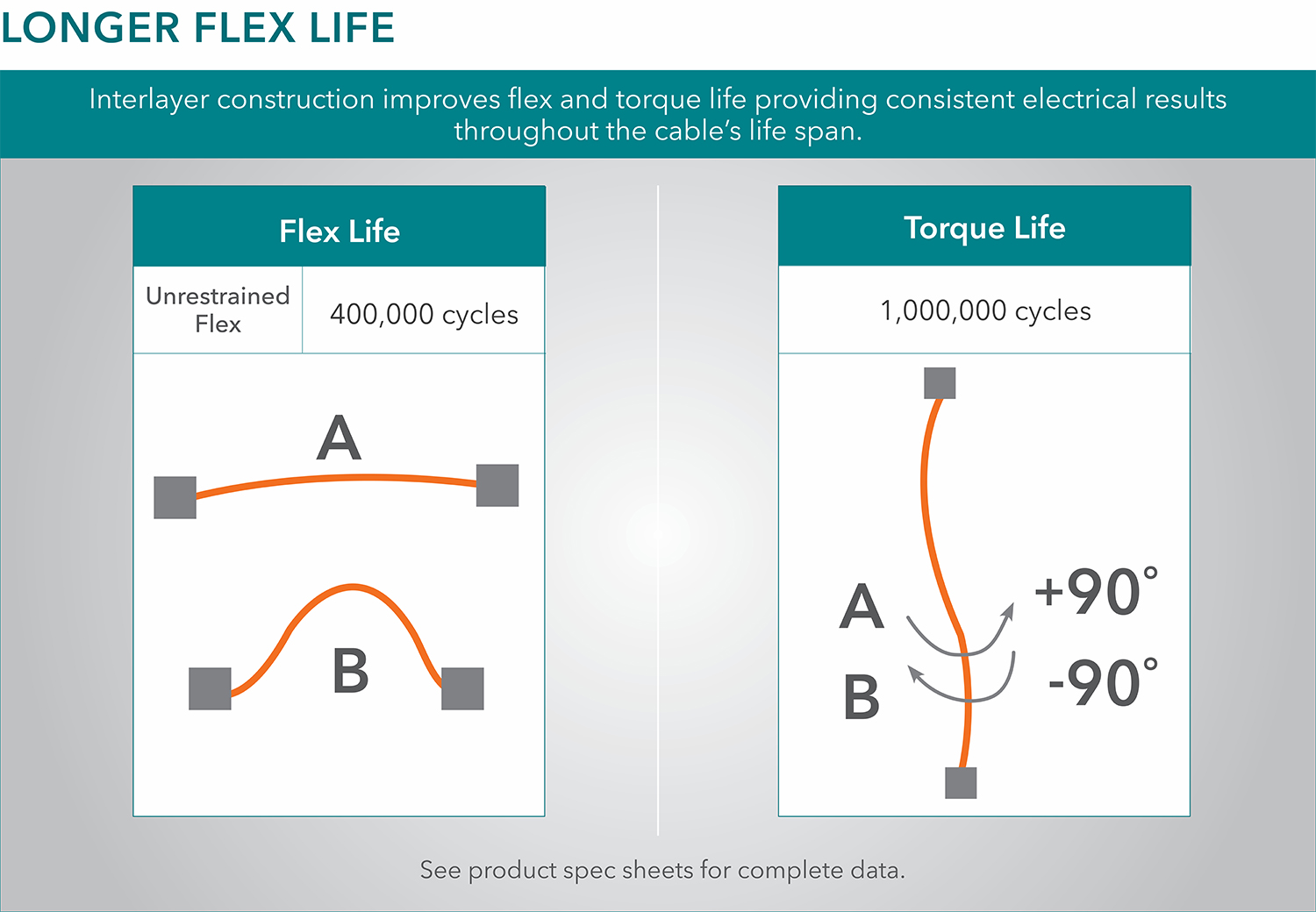

挠曲时相位和振幅稳定
各层之间接触电阻一致
较低密度的电介质可最大限度地减少损耗
先进的屏蔽技术和夹层
镀银增强功能可减轻潜在腐蚀问题
针对下一代频率 (GHz) 优化了电气性能：18、32、43.5、71、95、110
旨在满足航空航天、国防、数据通信、计算机/半导体和仪器仪表市场日益增长的需求
机械和环境稳健性
铠装版本，增强抗压、抗扭和抗拉能力
相位与弯曲 = < 0.2° x F (GHz)
VSWR = 1.4:1 @ 43.5 GHz（LL043系列）
| 系列 | LL018 | LL032 | LL043 | LL071 | LL095 | LL110 |
|---|---|---|---|---|---|---|
| 阻抗（Ω） | 50 | |||||
| 最大频率 (GHz) |
18 | 32 | 43.5 | 71 | 95 | 110 |
| 外径 (in) | 0.309 | 0.182 | 0.141 | 0.094 | 0.076 | 0.068 |
| 最小静态弯曲 半径 (in) |
1.25 | 0.375 | 0.25 | 0.125 | 0.156 | 0.156 |
| 传播 速度 (%) |
77 | |||||
| 最小屏蔽 效能 (dB) |
-90 | |||||
| 温度范围 (°C) | -65 °C至+ 125 °C | |||||

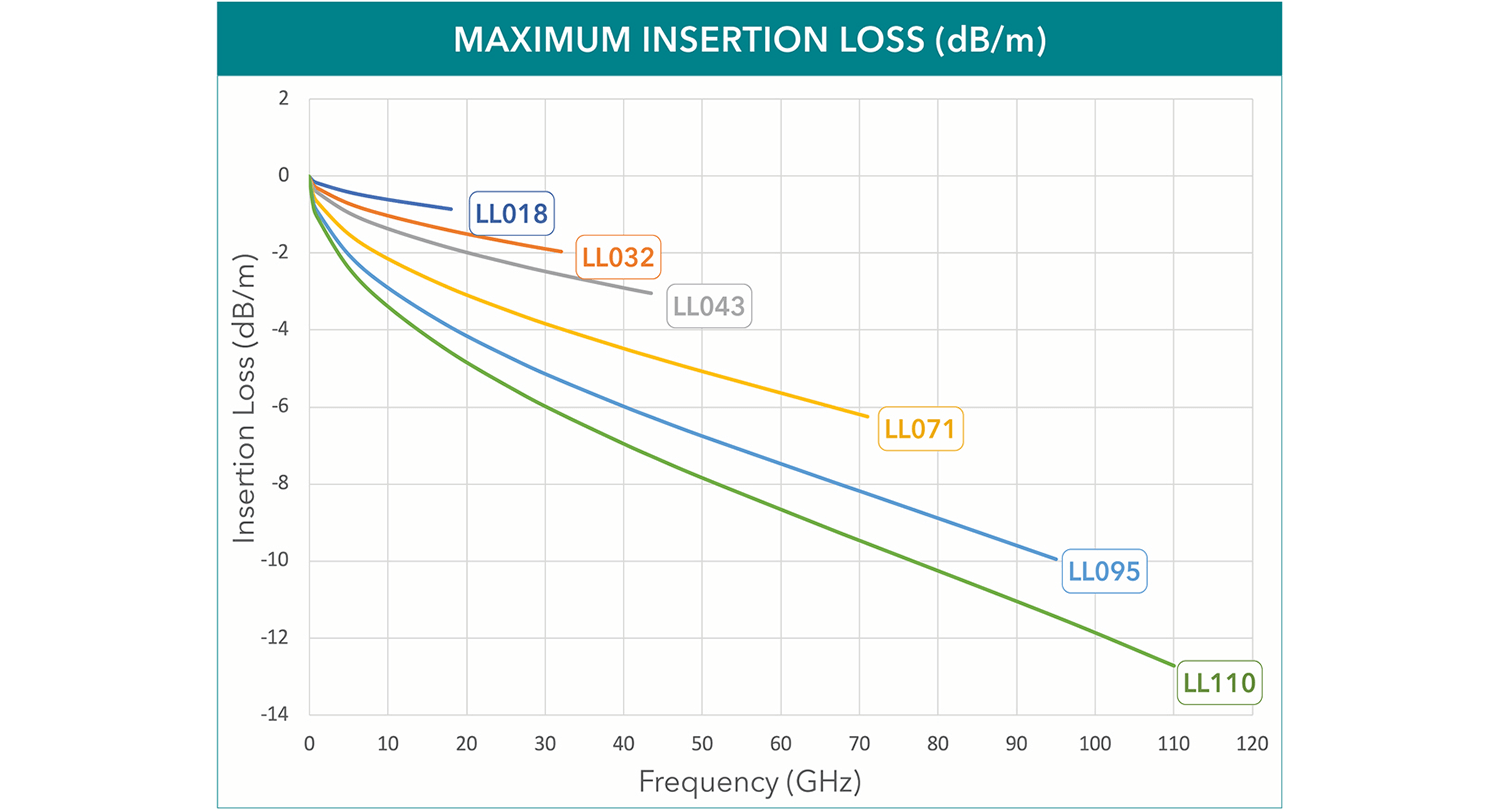

| 插入损耗 | 参考最大插入损耗图表 | |||||
接口类型包括1.00 mm、1.35 mm、1.85 mm、2.40 mm、2.92 mm、SMPM、SMP、SMA、N型、TNCA

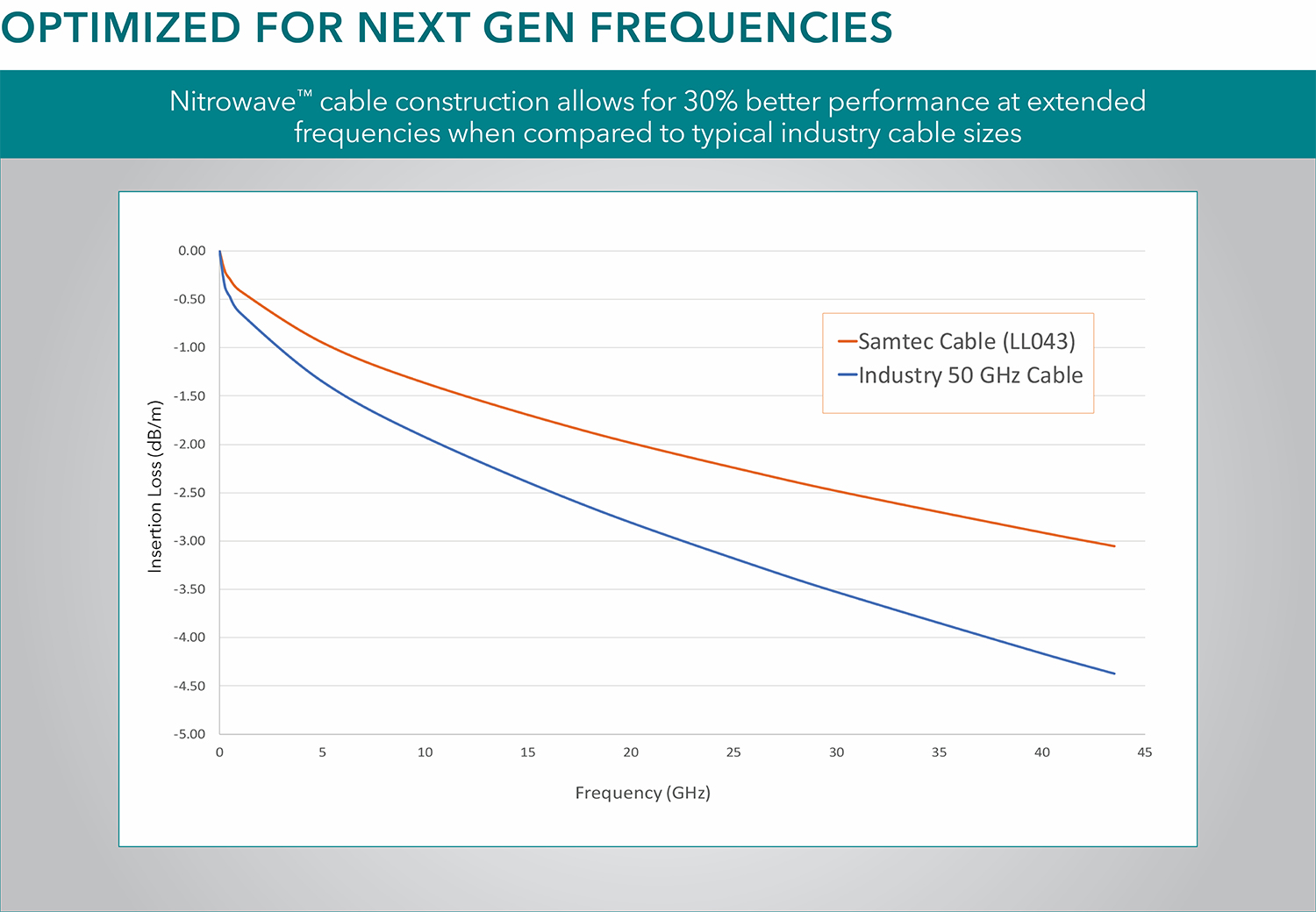

与行业标准电缆相比，新一代电缆在更宽的频率范围内提供了更高的IL性能。
频率范围：直流高达110 GHz
LL110终端2选项：1.00 mm

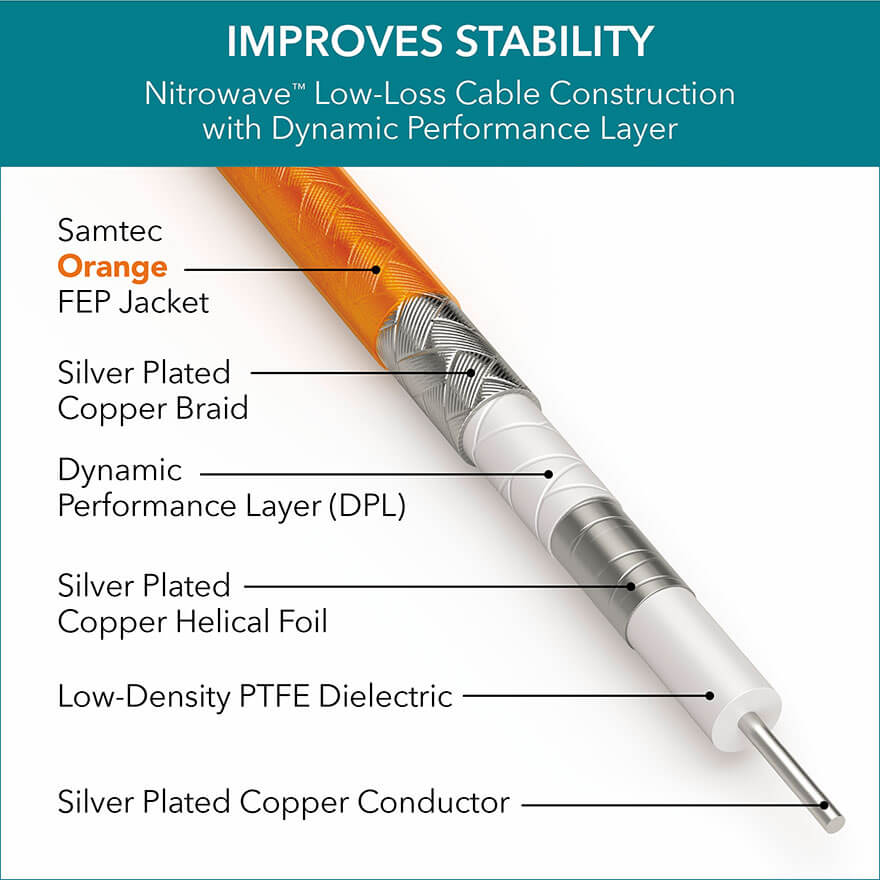

采用Nitrowave™电缆技术优化的同轴结构

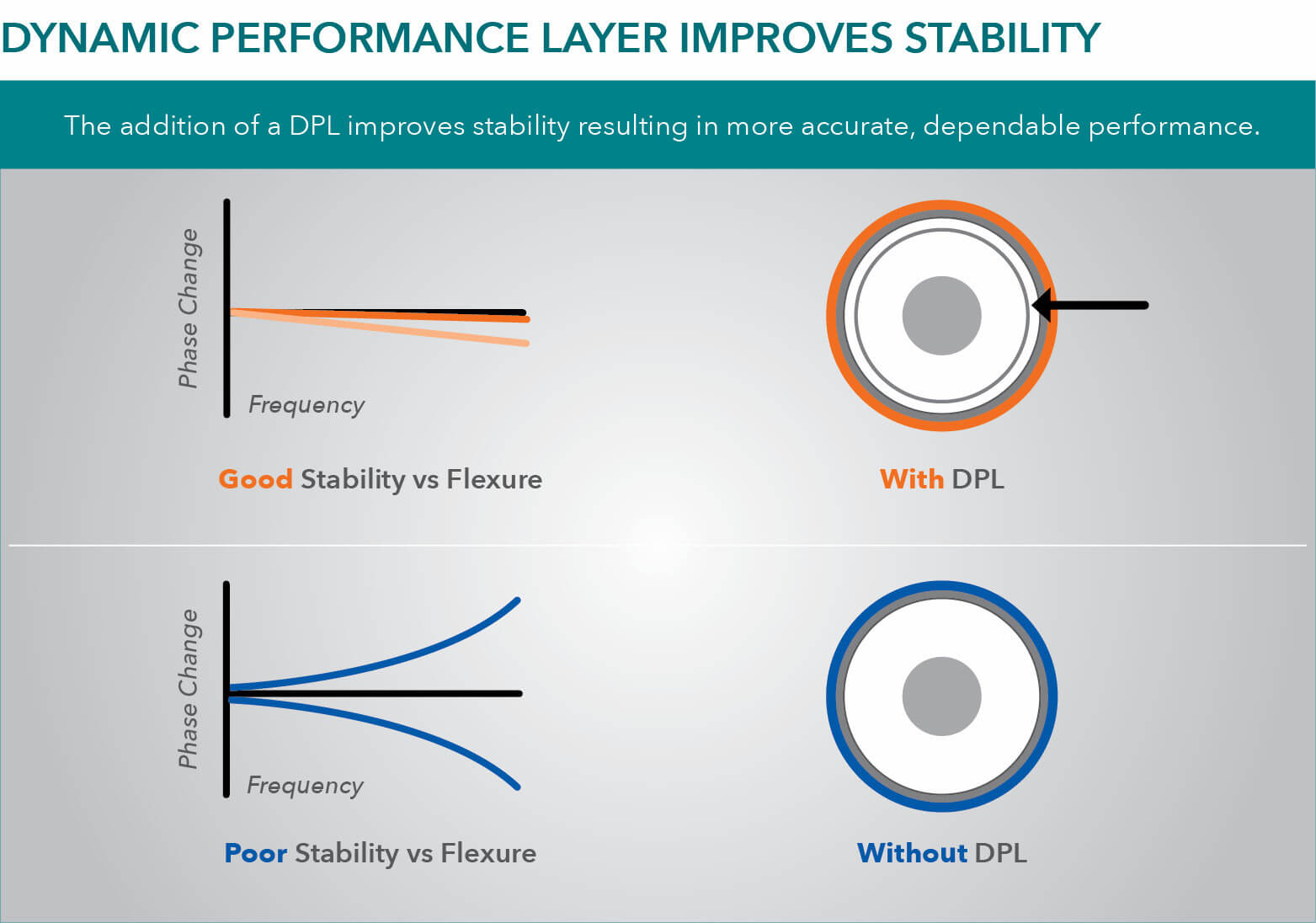

动态性能层（DPL）可提高稳定性，从而实现更准确、更可靠的性能
改善过程控制
采用Samtec橙色FEP护套的低损耗、高性能微波电缆组件
频率范围：直流高达95 GHz
LL095终端2选项：1.00 mm
采用Nitrowave™电缆技术优化的同轴结构
动态性能层（DPL）可提高稳定性，从而实现更准确、更可靠的性能
改善过程控制
采用Samtec橙色FEP护套的低损耗、高性能微波电缆组件
频率范围：直流高达71 GHz
LL071终端2选项：1.85 mm和2.92 mm
采用Nitrowave™电缆技术优化的同轴结构
动态性能层（DPL）可提高稳定性，从而实现更准确、更可靠的性能
改善过程控制
采用Samtec橙色FEP护套的低损耗、高性能微波电缆组件
频率范围：直流高达43.5 GHz
LL043终端2选项：2.40 mm、2.92 mm和SMA
采用Nitrowave™电缆技术优化的同轴结构
动态性能层（DPL）可提高稳定性，从而实现更准确、更可靠的性能
改善过程控制
采用Samtec橙色FEP护套的低损耗、高性能微波电缆组件
频率范围：直流高达32 GHz
LL032终端2选项：2.92 mm
采用Nitrowave™电缆技术优化的同轴结构
动态性能层（DPL）可提高稳定性，从而实现更准确、更可靠的性能
改善过程控制
采用Samtec橙色FEP护套的低损耗、高性能微波电缆组件
频率范围：直流高达18 GHz
LL018终端2选项：SMA
采用Nitrowave™电缆技术优化的同轴结构
动态性能层（DPL）可提高稳定性，从而实现更准确、更可靠的性能
改善过程控制
采用Samtec橙色FEP护套的低损耗、高性能微波电缆组件
