RF086

产品规格

50 Ohm .086" 射频毫米波电缆组件

配置零件编号
View Full Mated Sets
.
.
特色

  • .086"低损耗柔性电缆,23 AWG

  • RF086 end 2 options: 1.85 mm, 2.40 mm, 2.92 mm, SMA, SMP, SMPM, Threaded SMPM (SMPMT) and Ganged SMPM (Magnum RF®). Visit the next page to build your solution.

  • 阻抗: 50 Ω

  • 弯曲半径: 8.9 mm(最小值)

  • Frequency Range: DC to 67 GHz (1.85 mm, SMPM), DC to 60 GHz (SMPMT) DC to 50 GHz (2.40 mm), DC to 40 GHz (2.92 mm, SMP), DC to 26.5 GHz (SMA)

  • 传播速度: 79%

  • 电容: 84 pF/米

  • 延迟时间: 4.20 ns/米

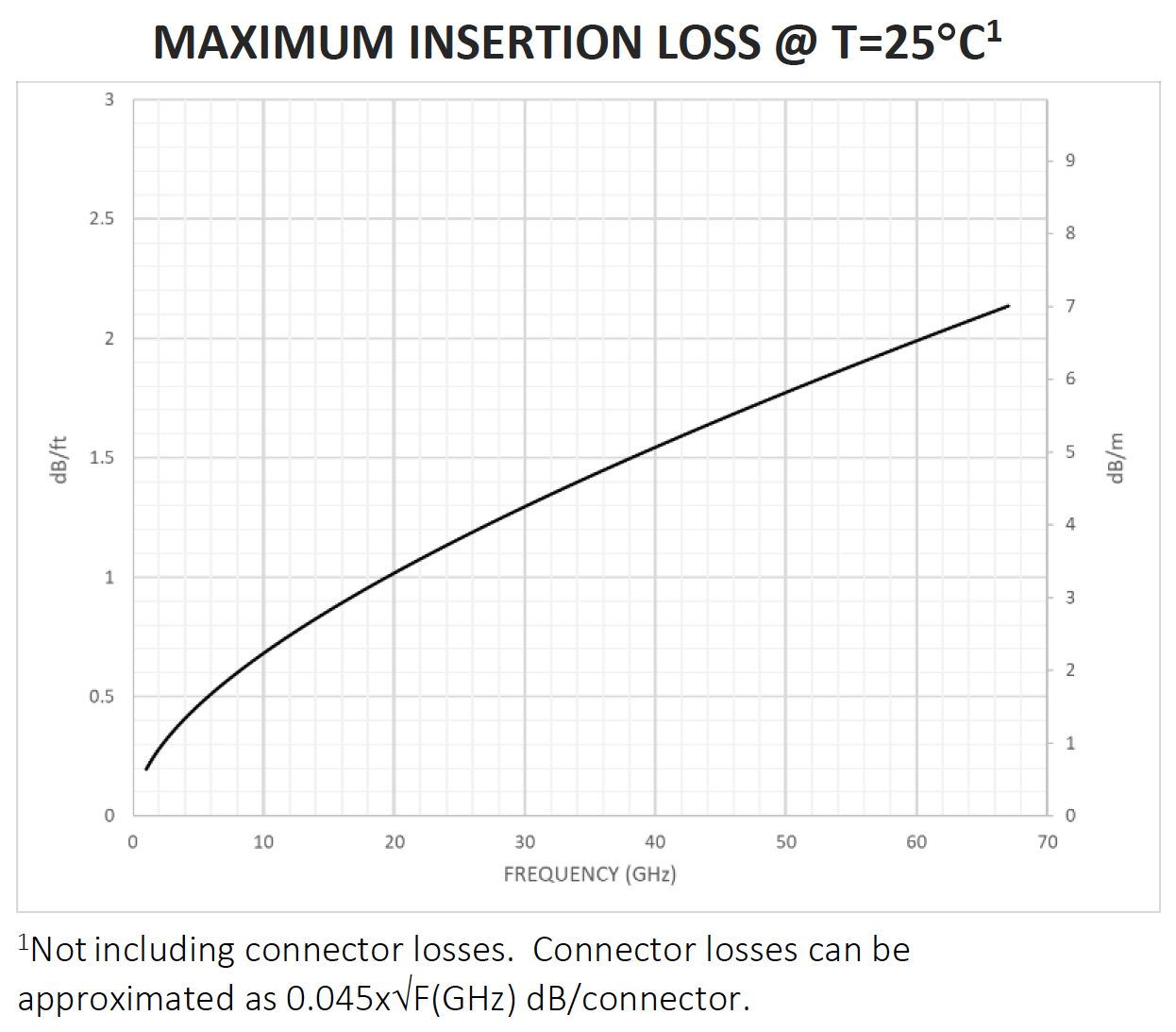

  • 插入损耗: 参见RF086图表

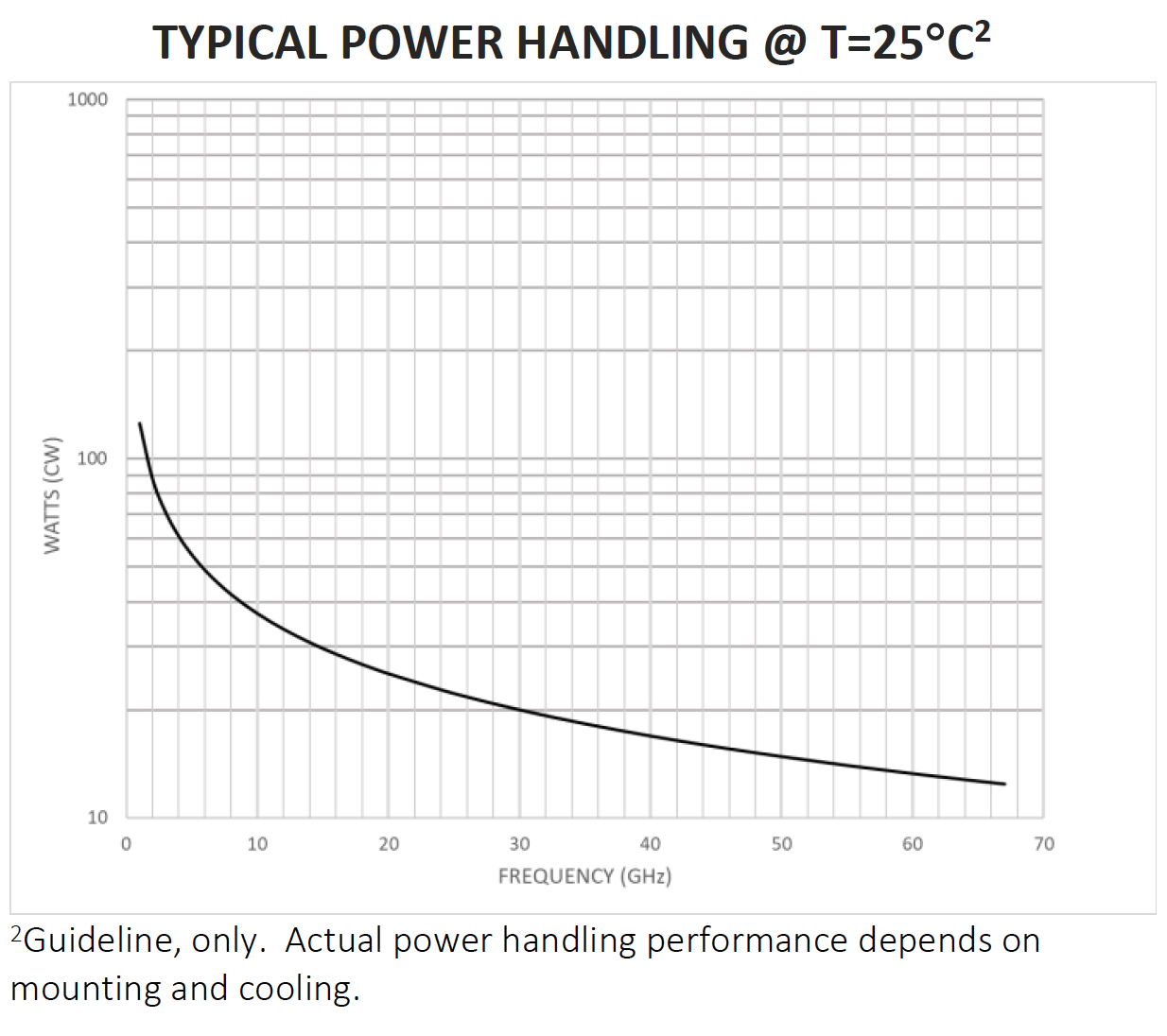

  • 功率处理: 参见RF086图表

  • 工作温度: -55 ºC至+125 ºC

  • VSWR: 最大 1.4:1(50 GHz 至 67 GHz SMPM,最大 2.0:1)
