性能高达6 GHz
50欧姆和75欧姆解决方案
全联动系统或与行业标准终端2种选项联动
微小耐用型端子
固定板螺钉可选
单端或双端电缆组件
可选螺纹插件
Samtec的联动微型高性能射频插孔、插头和电缆采用5.00 mm间距，并可提供板对板或电缆到板系统。
特色
下载和资源
资料
技术文档
产品
GRF1-C
5.00 mm 50欧姆联动微小型射频插头，电缆组件
特色
24 AWG，RG 316电缆
5.00 mm（.1969"）间距
高性能耐用型端子
固定板螺钉可选
单端或双端组件选项
阻抗： 50 Ω
VSWR： 参见GRF1-C图形
弯曲半径： 12.8 mm（最小值）
电容： 96 pF/米
工作温度： -50 ºC至+165 ºC
频率范围：最高6 GHz（取决于电缆和连接器）

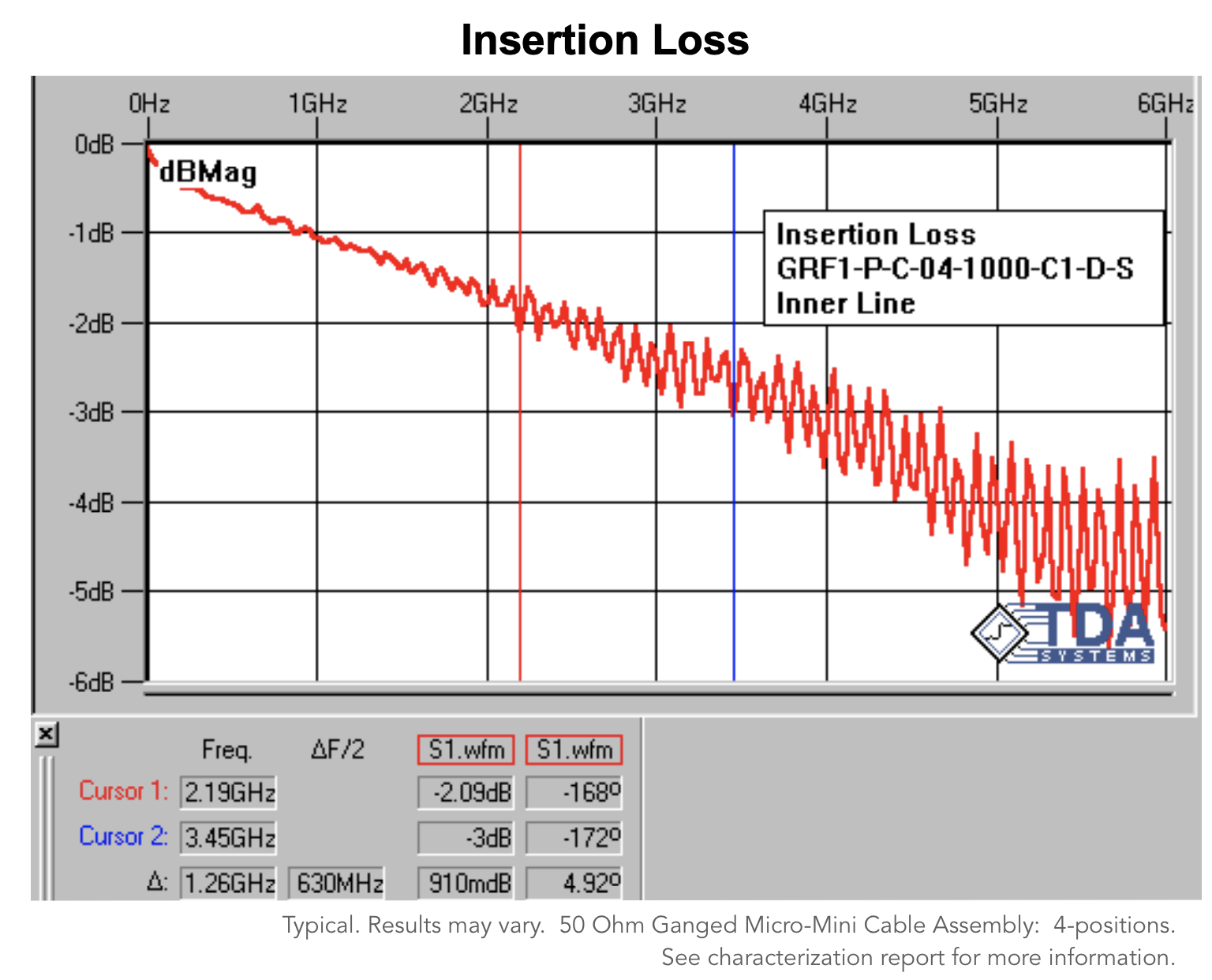

插入损耗： 参见GRF1-C图形
GRF1H-C
5.00 mm 50欧姆联动微小型射频插头，电缆组件
特色
24 AWG，RG 316电缆
5.00 mm（.1969"）间距
双端
高性能耐用型端子
固定板螺钉可选
阻抗： 50 Ω
弯曲半径： 12.8 mm（最小值）
电容： 96 pF/米
工作温度： -40 ºC至+90 ºC
频率范围：最高6 GHz（取决于电缆和连接器）
GRF7-C
5.00 mm 75欧姆联动微小型射频插头，电缆组件
特色
5.00 mm（.1969"）间距
高性能耐用型端子
固定板螺钉可选
28 AWG，RG 179电缆
单端或双端组件选项
阻抗： 75 Ω
弯曲半径： 10.2 mm（最小值）
电容： 64 pF/米
工作温度： -50 ºC至+165 ºC
频率范围：最高6 GHz（取决于电缆和连接器）
GRF7H-C
5.00 mm 75欧姆联动微小型射频插头，电缆组件
特色
5.00 mm（.1969"）间距
双端
高性能耐用型端子
固定板螺钉可选
28 AWG，RG 179电缆
阻抗： 75 Ω
弯曲半径： 10.2 mm（最小值）
电容： 64 pF/米
工作温度： -50 ºC至+165 ºC
频率范围：最高6 GHz（取决于电缆和连接器）
