18至110 GHz微波/毫米波频率（亚太赫兹频谱）
多种精密射频接口类型：1.00 mm、1.35 mm、1.85 mm、2.40 mm、2.92mm、3.50 mm、SMA、SMP、SMPM、联动SMPM、TNCA和N型
电缆长度标准可达10米（定制RSP小于 10米；请联系 [email protected])
提供电缆管理
混合搭配终端选项将针对应用的定制与现成组件的简单性和交货效率相结合
高性能测试应用的理想选择
18至110 GHz高频电缆组件，具有.047至.277低损耗和半挠性微波/毫米波电缆，高密度联动和经Samtec优化系列，提供混合搭配终端选项。
特色
产品
RF047-A
50 Ohm，.047"射频毫米波电缆组件
特色
.047"低损耗柔性电缆，29 AWG
RF047-A end 2 options: 1.00 mm, 1.35 mm, 1.85 mm, 2.40 mm, 2.92 mm, SMA, SMP, SMPM and Threaded SMPM (SMPMT). Ganged SMPM (Magnum RF®) and U.FL/MHF® 1. Visit the next page to build your solution.
与耐用型盲插可配置区块/模块（VBM）和尺寸20端子（GPCC-20：20VP/20VS选项）配合使用
U.FL/MHF®终端1选项提供坚固耐用的金属应力消除件；500次插拔。有关信息，请参阅电子手册。
阻抗： 50 Ω
电容： 95 pF/米
工作温度： -65 ºC至+125 ºC
弯曲半径： 3.18 mm（最小值）
Frequency Range: DC to 110 GHz (1.00 mm), DC to 90 GHz (1.35 mm), DC to 65 GHz (1.85 mm, SMPM), DC to 60 GHz (SMPMT), DC to 50 GHz (2.40 mm), DC to 40 GHz (2.92 mm, SMP), DC to 26.5 GHz (SMA), DC to 10 GHz (U.FL/MHF® 1)

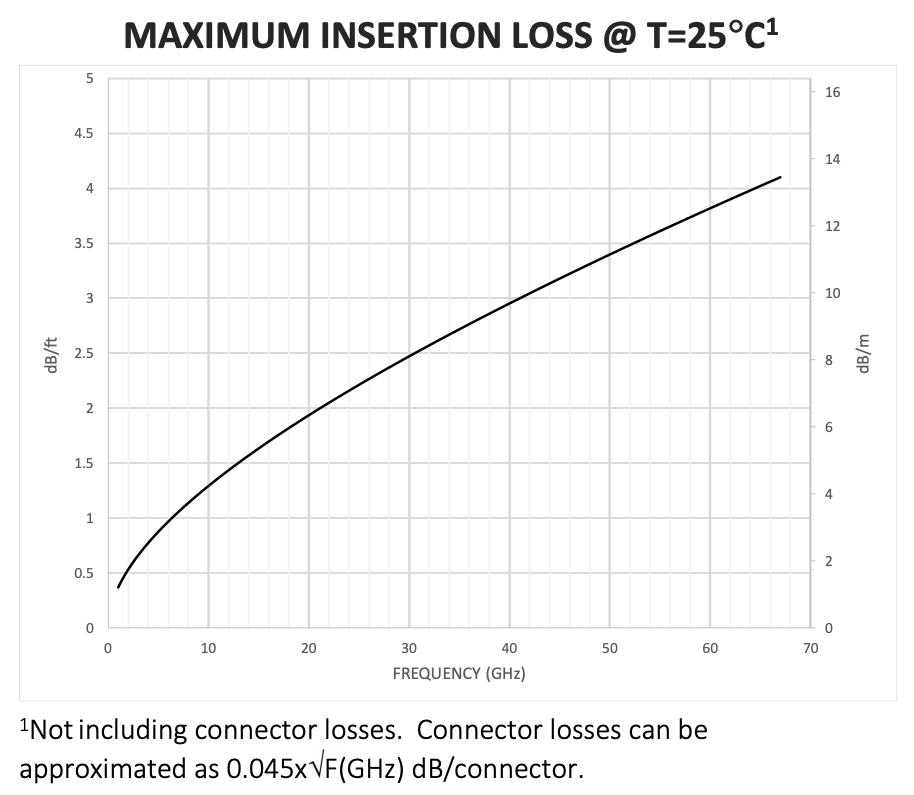

插入损耗： 参见RF047-A图表

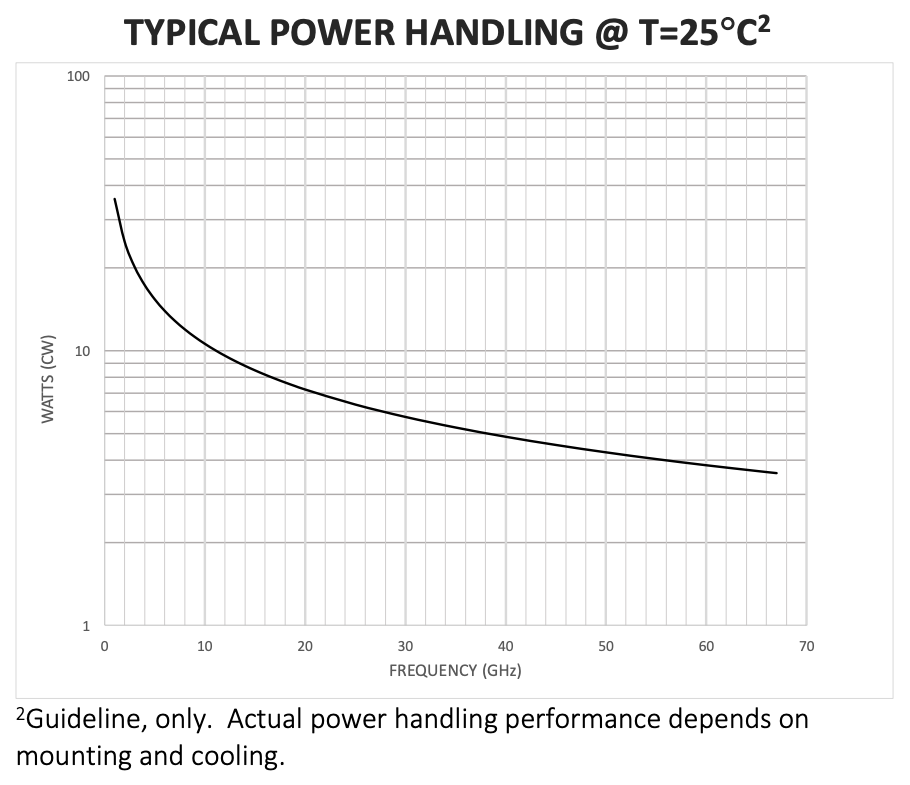

功率处理： 参见RF047-A图表
延迟时间： 4.76 ns/米
传播速度： 70%
VSWR：最高1.35:1 (2.92 mm & 2.40 mm)，最高1.4:1（1.00 mm至90 GHz、1.35 mm、1.85 mm & SMPM），最高1.5:1（1.00 mm 90 GHz至110 GHz)
RF25S
固体FEP介质，25 AWG微波电缆组件
特色
25 AWG固体介质低损耗微波电缆
RF25S终端2种选项：SMA和SMP。请访问下一页以构建解决方案。
阻抗： 50 Ω

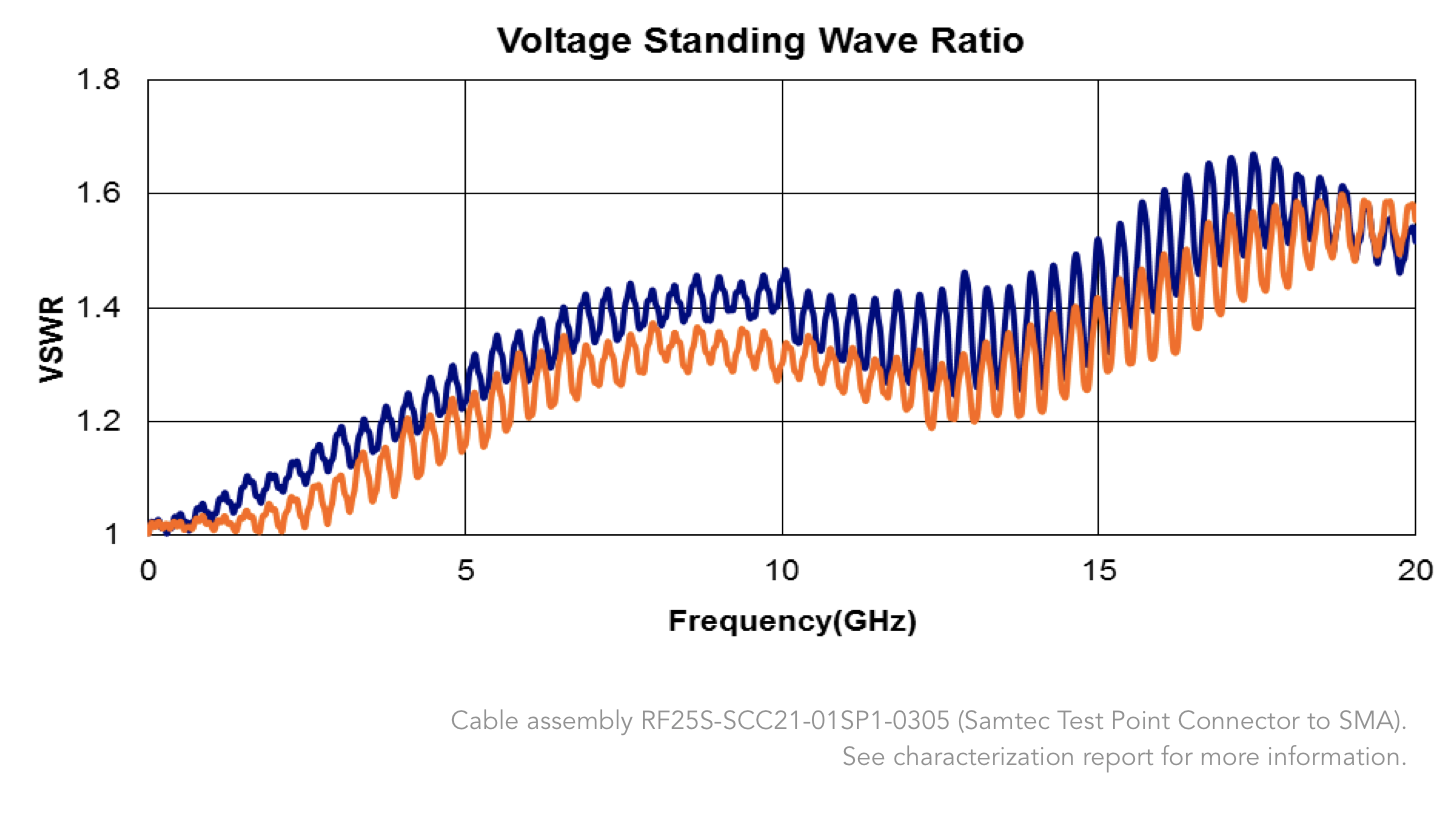

VSWR：参见RF25S图表
弯曲半径： 9.0 mm（最小值）
电容： 96.8 pF/米
工作温度： -40 ºC至+200 ºC
频率范围：最高20 GHz（取决于电缆和连接器）

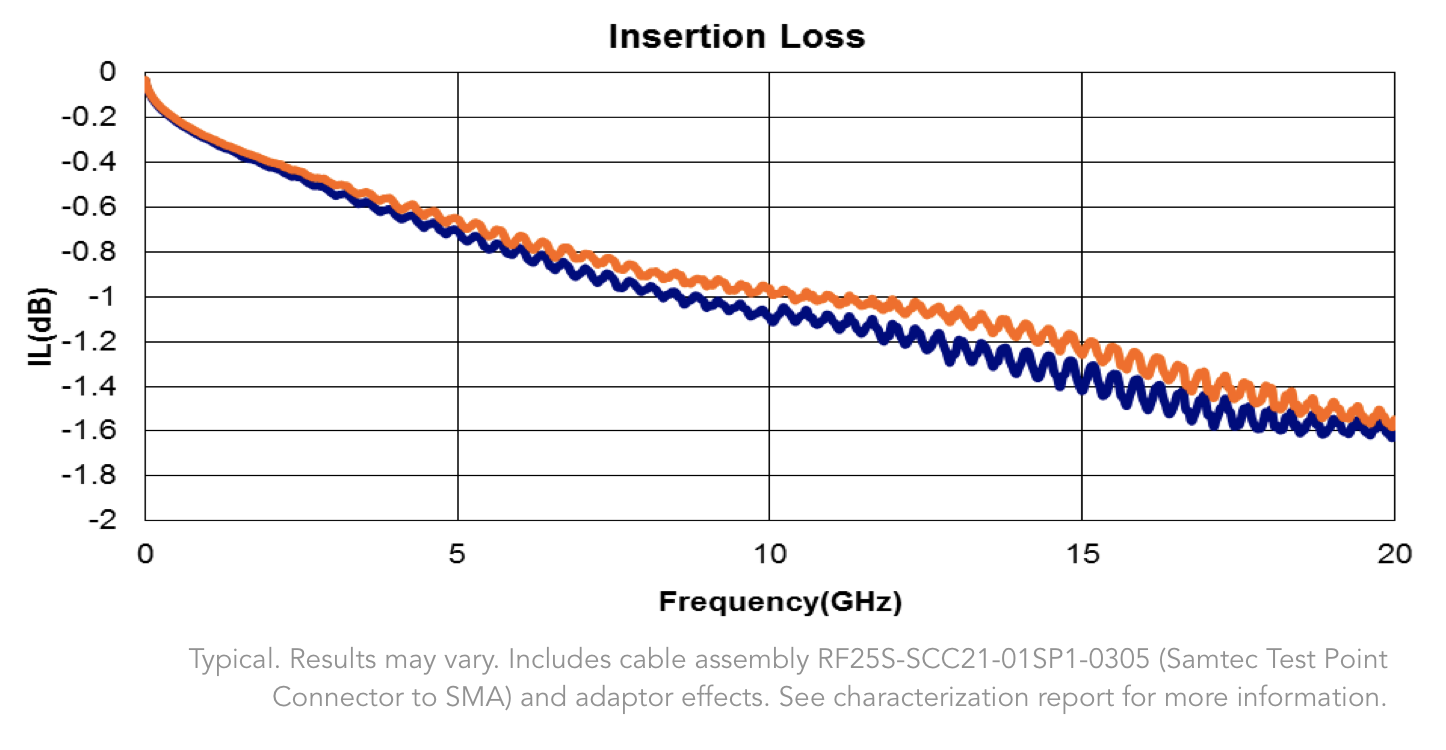

插入损耗： 参见RF25S图表
RF405
50欧姆射频电缆组件，24 AWG半挠性电缆
特色
24 AWG手工成型半柔性电缆（0.086" DIA）
RF405终端2种选项：SMA和SMP。请访问下一页以构建解决方案。
直式或直角SMA或SMP插头电缆终端头
阻抗： 50 Ω
VSWR： 参见RF405图表
弯曲半径： 6.35 mm（最小值）
电容： 104.97 pF/米
工作温度： -40 ºC至+125 ºC
插入损耗： 参见RF405图表
频率范围：最高20 GHz（取决于电缆和连接器）
RF085
50欧姆，直径.085"射频50 GHz电缆组件
特色
电缆类型：085, Harbour SS405（半刚性电缆的低损耗弹性替换）
RF085终端2种选项：2.40 mm和2.92 mm。请访问下一页以构建您的解决方案。
阻抗： 50 Ω
电容： 96 pF/米
工作温度： -65 ºC至+125 ºC
传播速度： 70%
频率范围：直流高达50 GHz (2.40 mm)，直流高达40 GHz (2.92 mm)
延迟时间： 4.75 ns/米
VSWR：最高1.4:1
插入损耗： 参见RF085图表
功率处理： 参见RF085图表
弯曲半径： 13.2 mm（最小值）
RF086
50 Ohm .086" 射频毫米波电缆组件
特色
.086"低损耗柔性电缆，23 AWG
RF086 end 2 options: 1.85 mm, 2.40 mm, 2.92 mm, SMA, SMP, SMPM, Threaded SMPM (SMPMT) and Ganged SMPM (Magnum RF®). Visit the next page to build your solution.
阻抗： 50 Ω
弯曲半径： 8.9 mm（最小值）
Frequency Range: DC to 67 GHz (1.85 mm, SMPM), DC to 60 GHz (SMPMT) DC to 50 GHz (2.40 mm), DC to 40 GHz (2.92 mm, SMP), DC to 26.5 GHz (SMA)
传播速度： 79%
电容： 84 pF/米
延迟时间： 4.20 ns/米
插入损耗： 参见RF086图表
功率处理： 参见RF086图表
工作温度： -55 ºC至+125 ºC
VSWR： 最大 1.4：1（50 GHz 至 67 GHz SMPM，最大 2.0：1）
RF23C
高性能微波电缆，含铜箔屏蔽
特色
23 AWG固体介质低损耗微波电缆
RF23C终端2种选项：2.40 mm、2.92 mm、SMA、SMP和SMPM。 请访问下一页以构建解决方案。
通过增加铜箔屏蔽优化信号完整性
阻抗： 50 Ω
弯曲半径： 3.18 mm（最小值）
工作温度： -65 ºC至+125 ºC
频率范围：直流高达50 GHz (2.40 mm & SMPM)，直流高达40 GHz (2.92 mm, SMP)，直流高达26.5 GHz (SMA)
VSWR：最高1.4:1 (2.92 mm & 2.40 mm)，直流最高达26.5 GHz：最高1.2:1 (SMPM)，26.5 GHz至50 GHz：最高1.4:1 (SMPM)，最高1.3:1 (SMA)
传播速度： 70%
延迟时间： 4.75 ns/米
电容： 84 pF/米
插入损耗： 参见RF23C图表
功率处理： 参见RF23C图表
RF23S
固体介质，23 AWG微波电缆组件
特色
23 AWG固体介质低损耗微波电缆
RF23S终端2种选项：3.50 mm。请访问下一页以构建您的解决方案。
阻抗： 50 Ω
VSWR：参见RF23S报告
弯曲半径： 8.89 mm（最小值）
电容： 95.45 pF/米
工作温度： -40 ºC至+200 ºC
频率范围：最高34 GHz（取决于电缆和连接器）
插入损耗： 参见RF23S图表
RF402
50欧姆射频电缆组件，19 AWG半挠性电缆
特色
19 AWG手工成型半柔性电缆（0.141" DIA）
RF402终端2种选项：SMA。请访问下一页以构建解决方案。
直式或直角SMA插头电缆终端头
阻抗： 50 Ω
VSWR：参见RF402图表
弯曲半径： 10.9 mm（最小值）
电容： 98.07 pF/米
工作温度： -40 ºC至+125 ºC
插入损耗： 参见RF402图表
频率范围：最高20 GHz（取决于电缆和连接器）
RF180
50欧姆射频微波电缆组件
特色
.178 (16 AWG) 低损耗柔性毫米波电缆
RF180终端2种选择：SMA、TNCA和N型。请访问下一页以构建解决方案。
阻抗： 50 Ω
工作温度： -65 ºC至+125 ºC
频率范围：直流高达18 GHz
传播速度： 80%
电容： 82 pF/米
延迟时间： 4.1 ns/米
VSWR：最高1.35:1，最高1.45:1（直角插头）
插入损耗： 参见RF180图表
功率处理： 参见RF180图表
弯曲半径： 24.8 mm（最小值）
RF280
50欧姆射频微波电缆组件
特色
.277 (11 AWG) 低损耗柔性毫米波电缆
RF280终端2种选择：SMA、TNCA和N型。请访问下一页以构建解决方案。
阻抗： 50 Ω
弯曲半径： 38.1 mm（最小值）
工作温度： -65 ºC至+125 ºC
电容： 82 pF/米
频率范围：直流高达18 GHz
传播速度： 83%
延迟时间： 4.0 ns/米
VSWR：最高1.35:1，最高1.45:1（直角插头）
插入损耗： 参见RF280图表
功率处理： 参见RF280图表
