射频 原始解决方案

Samtec独有的高频和低频射频产品。包括用于测试和测量的Bulls Eye®、Magnum RF®多端口块和电缆组件、用于E波段的柔性波导、联动和微型迷你系统、100欧姆带护罩双绞线组件、IsoRate®高度隔离射频，以及75欧姆或高振动MMCX解决方案。

射频原创解决方案手册

射频原创解决方案手册

下载PDF文件

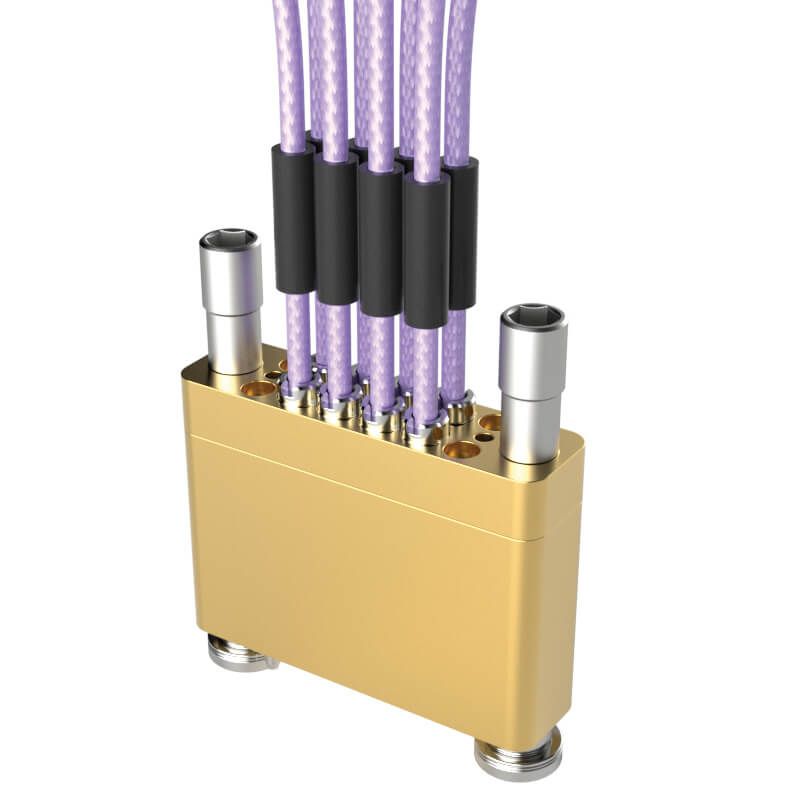

Bulls Eye®

采用压缩接口、占用空间小和使用寿命长，使得Bulls Eye®成为高性能测试应用的理想选择。
特色

  • 90 GHz、70 GHz、50 GHz或40 GHz测试组件

  • 支持更小型的演进板和更短的走线长度

  • 29 AWG and 23 AWG (.047" and .086") microwave cable assemblies

  • Nitrowave™ phase and amplitude stable high-performance microwave cable assemblies

  • 压缩安装于电路板上，可直接放置在被测试的SerDes附近

  • 无焊接设计降低了成本，而且易于在实验室环境中使用

  • 微带/CPW或带线PCB传输类型

  • 适用于性能验证的测试板

  • 1.00 mm、1.85 mm、2.40 mm和2.92 mm仪表连接

  • 单排或双排

  • 高密度、省空间设计

  • 完整应用列表：SerDes表征、时钟/数据恢复 (CDR)、毫米波雷达、自动化测试设备、FR2 5G网络

  • 射频团队：专门的射频工程师将为您提供个人支持，以满足特定的射频挑战

产品
BullsEye®产品系列图片

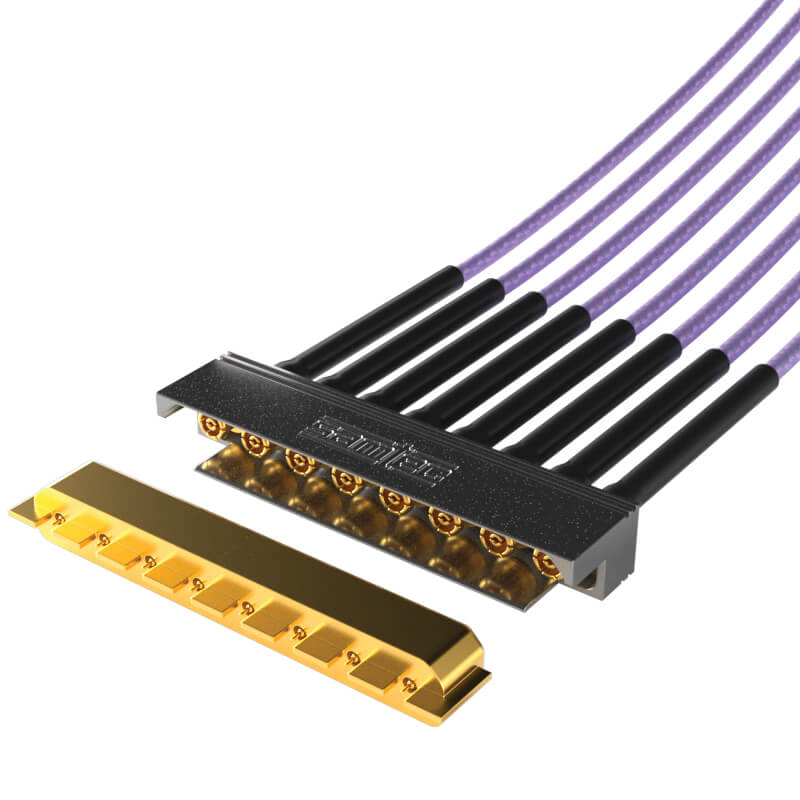

Magnum RF®

用于毫米波应用的联动、多端口射频模块和电缆组件，是空间有限且需要高工作频率时的理想选择。

特色

  • 高密度、省空间设计

  • 具有可变保持力的推拉式接口

  • 绞合式，SMPM连接器：无模式操作，最高可达65GHz

  • 微型 SMPM 样式可实现更小的束尺寸，以减轻重量并增加气流

  • 50欧姆阻抗

  • Optional screw down feature for increased retention

  • 电缆到板和板对板解决方案

  • 子弹型适配器允许轴向和径向偏差，并且可以盲插

产品
Magnum 射频™原创解决方案产品系列图片

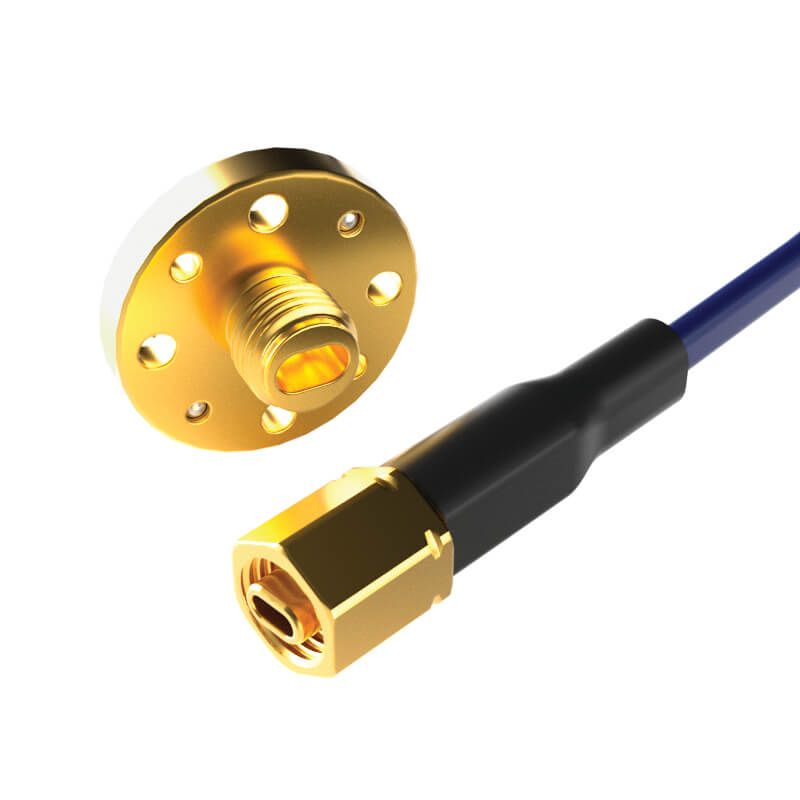

弹性波导原创解决方案

Samtec的新型高频微波导技术支持新一代毫米波系统的需求，在采用具有灵活性和更小尺寸的电缆设计的同时，还保持了与传统波导相似的低损耗性能。

特色

  • 灵活且动态稳定

  • 近乎零损耗的性能

  • 超小型

  • 高频微波

  • V-band frequency supported (50 GHz to 75 GHz)

产品
弹性波导原创解决方案产品系列图片

URSA® I/O

URSA® I/O features Hyper Claw™ hyperboloid-type contacts for extreme reliability and high mating cycles in ultra rugged applications with EMI protection.

特色

  • 四个接触点，实现极其可靠的连接

  • Hyper Claw™ hyperboloid-type contact for extreme high mating cycles

  • 开发中：坚固耐用的URSA® I/O外壳提供多种端子 - 超微型/推入式SMPM型、高性能AcceleRate®、电源和1至5个移动电源组合

  • 额定电流：最大3.8 A

  • 额定电压：最大200 VAC/282 VDC

  • 微型1.00 mm间距双排设计节省空间

  • 密度极高，一个1RU面板上的I/O总数高达1,450个（29根电缆，每根I/O总数为50个）

  • 电缆到电缆和电缆到板解决方案

  • EMI屏蔽可限制信号衰减并优化性能

产品
Ursa I/O

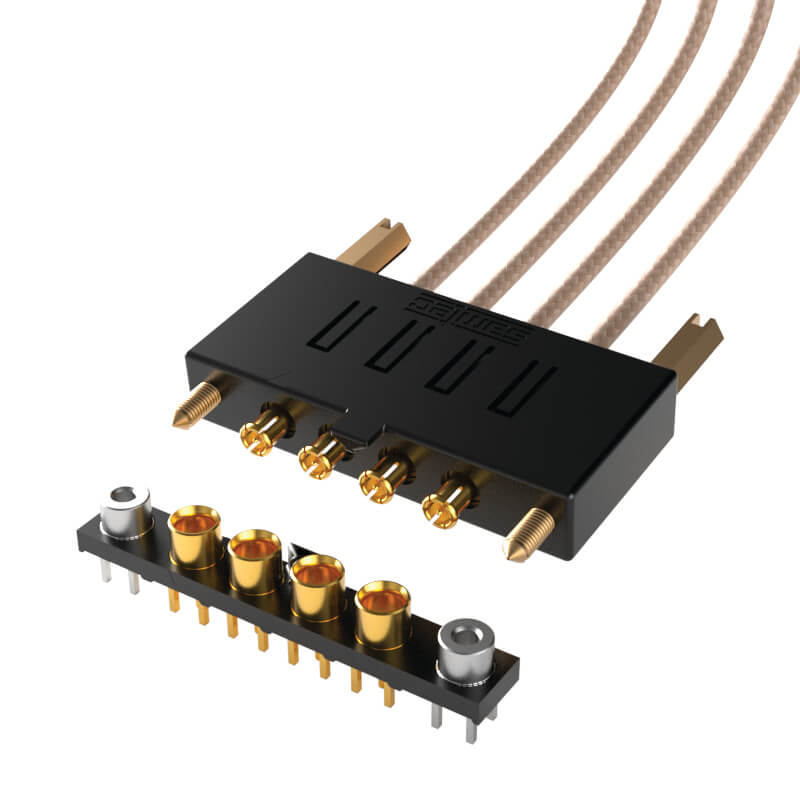

联动微型

Samtec的联动微型高性能射频插孔、插头和电缆采用5.00 mm间距，并可提供板对板或电缆到板系统。

特色

  • 性能高达6 GHz

  • 50欧姆和75欧姆解决方案

  • 全联动系统或与行业标准终端2种选项联动

  • 微小耐用型端子

  • 固定板螺钉可选

  • 单端或双端电缆组件

  • 可选螺纹插件

产品
联动微型原创解决方案产品系列图片

带护罩双绞线电缆系统

高速带护罩双绞线电缆组件，适用于100欧姆应用。

特色

  • 100欧姆信号路由

  • 28 AWG带护罩双绞线电缆

  • 可提供针脚和插座终端

  • 电缆长度可选

  • 通孔垂直和直角对接圆形插孔

产品
带护罩双绞线原创解决方案产品系列图片

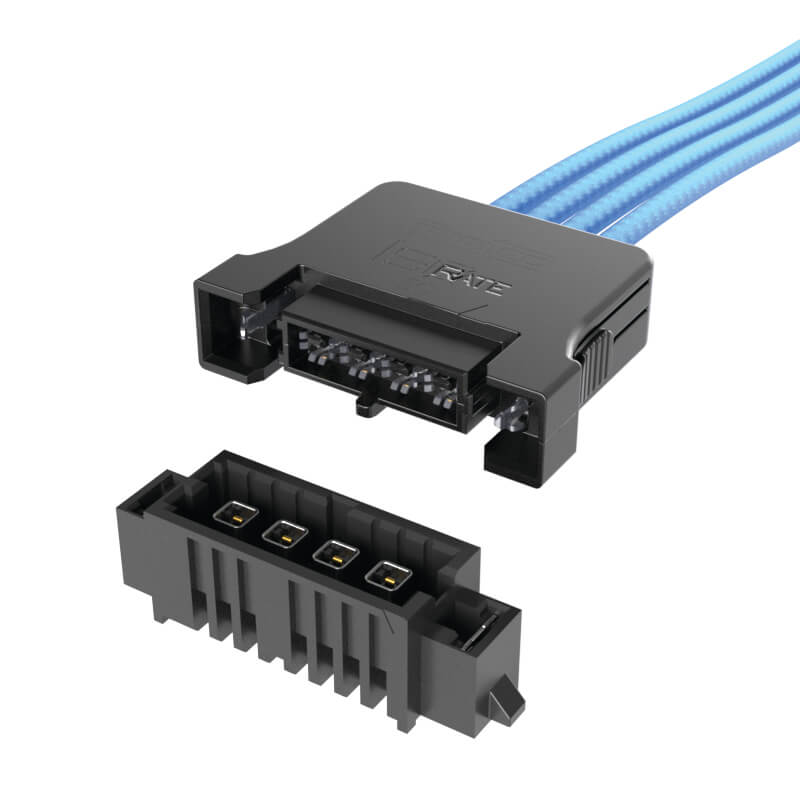

IsoRate®

IsoRate® 50欧姆高度隔离射频连接器的成本约为传统射频连接器的一半，可节省大量成本。

特色

  • 传统射频连接器一半的成本，相同的性能

  • 高度隔离的Edge Rate®端子

  • 50欧姆板对板系统

  • 50欧姆全联动系统或与行业标准端口2种选项联动

  • 提供正向锁扣

产品
IsoRate®原创解决方案产品系列图片

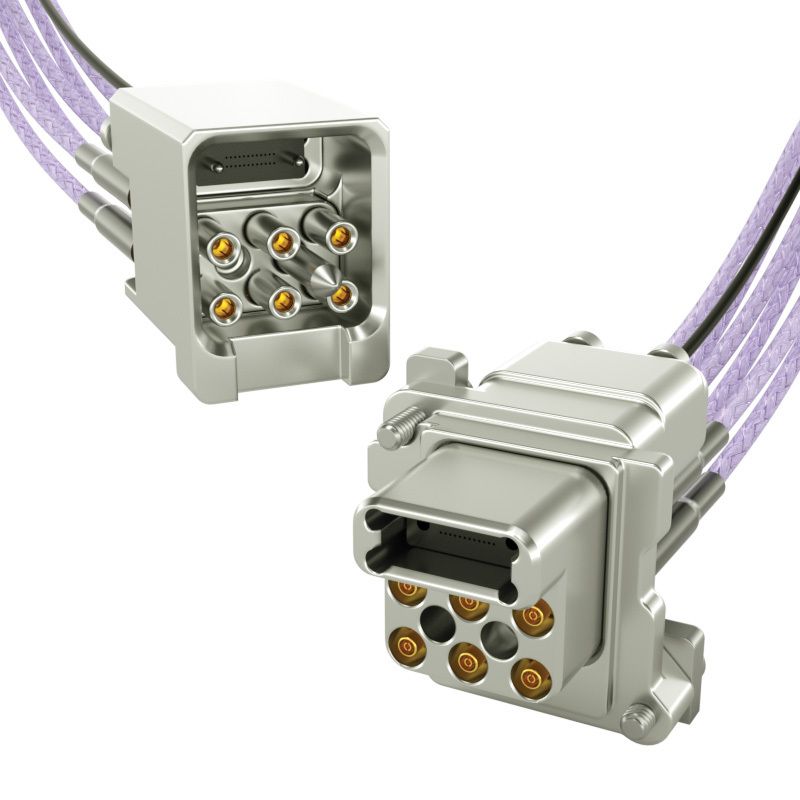

Rugged, Blind Mate Modular Solutions to 110 GHz

高度可配置的高频射频联动解决方案，带有盲插模块，使用尺寸20或尺寸16端子、.047"电缆组件或MT套圈插槽，集成于节省空间的多端口模块中。

特色

  • 耐用型，盲插（线卡到线卡或背板）

  • 具有多种配置的标准现成解决方案

  • 最大化密度和功能，减轻重量

  • 选择推拉式射频同轴和/或耐用型光学元件

  • 区块（VBM）：六种标准配置，也可提供快速定制

  • 电缆组件：VBM区块可插拔.047"电缆组件，最高可达110 GHz（RF047-A）

  • 或者，使用射频同轴触点：尺寸20、50欧姆（GPCC-20）或尺寸16、75欧姆（GPCC-16）

  • 降低SWaP-C，使其成为军事和航空航天应用的理想选择

  • MT套圈插槽可插入FireFly™光学收发机或HALO®轻薄耐用型光学收发机进行插拔，实现112 Gbps PAM4传输速率

  • 可与Samtec的SEARAY™直角高速数字阵列连接器一起安装在VITA™ 90 VNX+模块中

  • VITA™ 90 VNX+™嵌入式解决方案的体积比其前代3U VPX缩小了4.5倍

产品

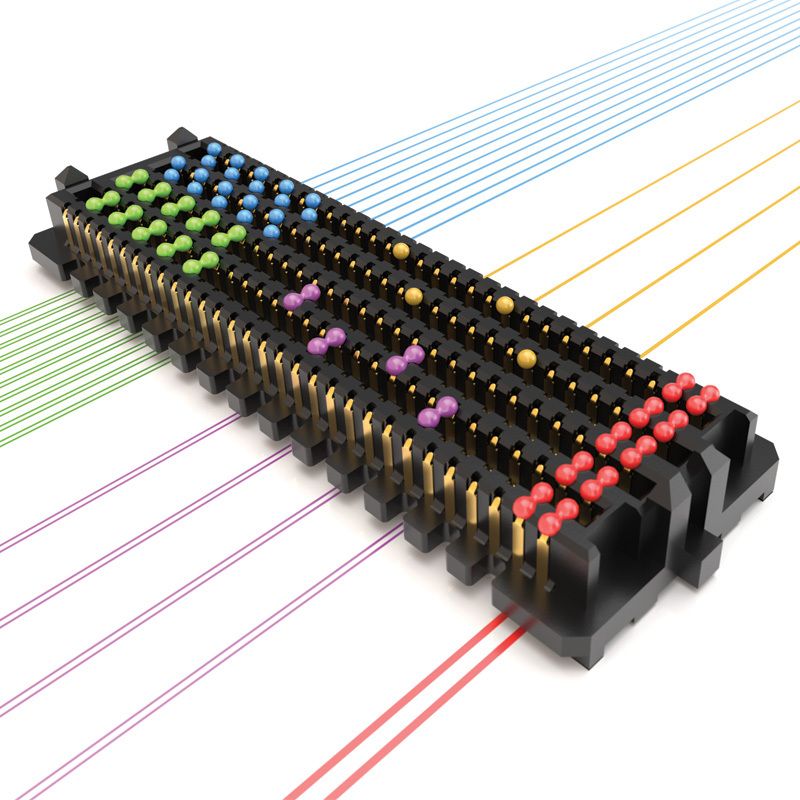

Analog Over Array™ Technology

Samtec Analog Over Array™ technology enables open-pin-field arrays to support power, digital and analog differential or singled-ended signaling simultaneously.
特色

  • Open-pin-field design for maximum grounding and routing flexibility

  • Analog and digital signals (differential pairs and/or single-ended) plus power through the same interconnect

  • Differential ground pattern supports RF SOCs

  • Single-ended ground pattern
