VITA™ 90 VNX+™行业标准产品

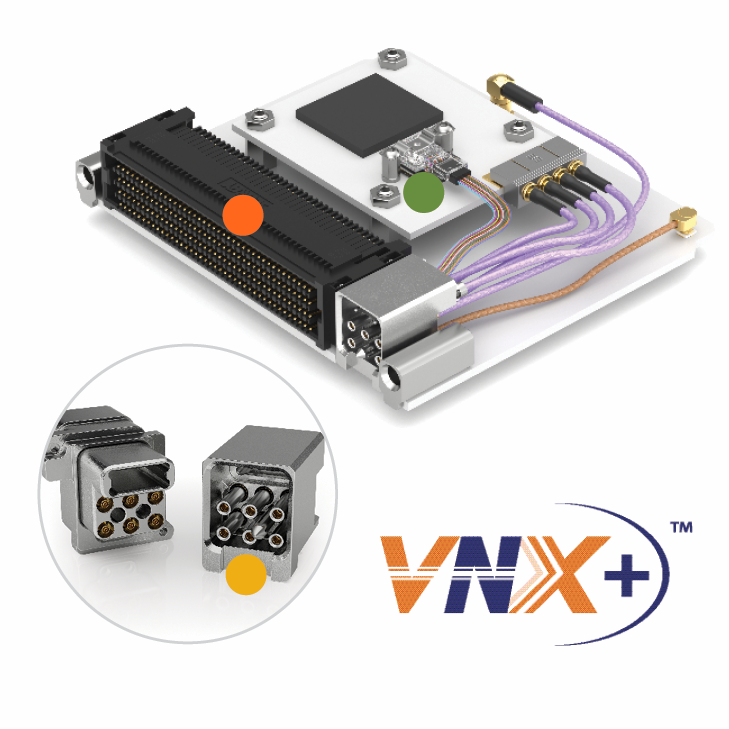

概述

VNX+™是一系列适用于耐用型高可靠性应用的小尺寸（SFF）标准，遵循模块化开放系统设计方法。它在可能的情况下采用了在VITA™ OpenVPX™系列标准中经过验证的工程策略。由于优化了端子分配、包含系统管理功能，而且增加了同轴和光学I/O连接器，VITA™ 90 VNX+™模块不能向后兼容前代产品。

Scalable VITA™ 93 QMC™ mezzanine connectors available for mission specific I/O capabilities; find solutions here.

Industry logos for Military and Aerospace

Vita 90 VNX+解决方案

射频背板系统支持110 GHz，高密度20号尺寸触点；路线图上为16号尺寸
Rugged blind mate solution
配置SEARAY™直角阵列和耐用型光学元件
降低SWaP-C，使其成为军事和航空航天应用的理想选择
COTS和改良COTS解决方案，实现成本和时间灵活性

SEARAY™ Right-Angle Array
GPCC, RF Contact
Rugged Optics

Samtec's Connector
Design Selected as the
VITA™ 90标准

VITA™ 90 VNX+™ Standard Interconnect Solutions Brochure

下载PDF文件

VITA™ 90.X

The VITA™ 90 VNX+™ family of standards defines multiple SEARAY™ connectors for both backplane and plug-in-modules in 13 mm & 19 mm stack heights, producing a variety of pin counts to complement Half and Full VITA™ 90.2 Optical/RF Connector Modules and VITA™ 90.3 Power Supply Units. See product test reports below.

Samtec's connector design selected as the VITA™ 90 standard.

VITA™ 90.0（VNX+）指定连接器（SEARAY™）

Samtec PN	连接器				焊接球类型	选项			设计支持
Samtec PN	13 mm模块高度（200端子）	19 mm模块高度（240端子）	19 mm模块高度（320端子）	19 mm模块高度（400端子）	焊接球类型	定位销 (-A)	带式和卷盘（-TR）	电镀	打印版资料	3D	PADS
ASP-232968-01	公针类连接器（垂直）				锡铅	X	X	STL	打印PDF	IGES PARASOLID STEP	PADS文件
ASP-232969-01	母针类连接器（直角）				锡铅	X	X	H	打印PDF	IGES PARASOLID STEP	PADS文件
ASP-232968-02	公针类连接器（垂直）				无铅	X	X	S	打印PDF	IGES PARASOLID STEP	PADS文件
ASP-232969-02	母针类连接器（直角）				无铅	X	X	S	打印PDF	IGES PARASOLID STEP	PADS文件
ASP-232970-01		公针类连接器（垂直）			锡铅	X	X	STL	打印PDF	IGES PARASOLID STEP	PADS文件
ASP-232971-01		母针类连接器（直角）			锡铅	X	X	H	打印PDF	IGES PARASOLID STEP	PADS文件
ASP-232970-02		公针类连接器（垂直）			无铅	X	X	S	打印PDF	IGES PARASOLID STEP	PADS文件
ASP-232971-02		母针类连接器（直角）			无铅	X	X	S	打印PDF	IGES PARASOLID STEP	PADS文件
ASP-232972-01			公针类连接器（垂直）		锡铅	X	X	STL	打印PDF	IGES PARASOLID STEP	PADS文件
ASP-232973-01			母针类连接器（直角）		锡铅	X	X	H	打印PDF	IGES PARASOLID STEP	PADS文件
ASP-232972-02			公针类连接器（垂直）		无铅	X	X	S	打印PDF	IGES PARASOLID STEP	PADS文件
ASP-232973-02			母针类连接器（直角）		无铅	X	X	S	打印PDF	IGES PARASOLID STEP	PADS文件
ASP-232974-01				公针类连接器（垂直）	锡铅	X	X	STL	打印PDF	IGES PARASOLID STEP	PADS文件
ASP-232975-01				母针类连接器（直角）	锡铅	X	X	H	打印PDF	IGES PARASOLID STEP	PADS文件
ASP-232974-02				公针类连接器（垂直）	无铅	X	X	S	打印PDF	IGES PARASOLID STEP	PADS文件
ASP-232975-02				母针类连接器（直角）	无铅	X	X	S	打印PDF	IGES PARASOLID STEP	PADS文件

VITA™ 90.0 - 硬件

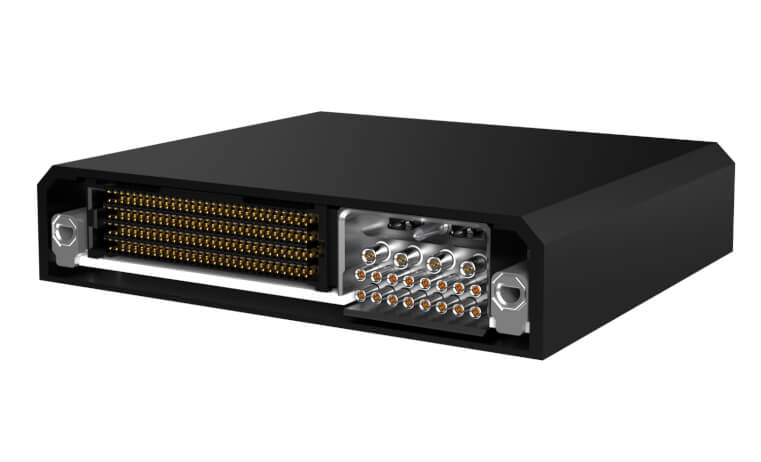

所有VNX+™模块都使用通用导向硬件，以便背板上的导向销对准PIM上的插座。

VITA™ 90.0（VNX+）指定导向硬件（端子/插座）

Samtec PN	导向硬件	选项			设计支持
Samtec PN	端子/插座	材料	涂层	电镀	打印版资料	3D	PADS
ASP-222868-01	端子（背板）	黄铜（端子）不锈钢 (螺钉和垫圈)	镍（端子）钝化 (螺钉和垫圈)		打印PDF	IGES PARASOLID STEP	PADS文件
ASP-222864-01	插座（PIM）	铜合金/钢/锌		触点：.000050镀镍外壳：.000100镀镍	打印PDF	IGES PARASOLID STEP	PADS文件

VITA™ 90.2 - 射频和光学连接器模块

VITA™ 90.2 VNX+™ defines additional electromechanical hardware to facilitate high-density, high-speed, coaxial and optical I/O, necessary to support applications requiring RF, video, or high-sensitivity sensor connectivity within the VITA™ 90 VNX+™ ecosystem. Samtec's RF modules fill a variety of needs in both full and half aperture size ranges, where one or two 2x12 MTs, as well as size 16 & 20 gauge coaxial contacts meet 50 Ω & 75 Ω applications. See product test reports below.

Samtec's connector design selected as the VITA™ 90 standard.

VITA™ 90.2（VNX+™光纤和同轴）指定连接器模块

Samtec PN	模块类型		连接			位置		设计支持
Samtec PN	连接器模块	外型	同轴端子（尺寸16）	同轴端子（尺寸20）	有线MT （2x12）	背板	插件模块	打印版资料	3D	PADS

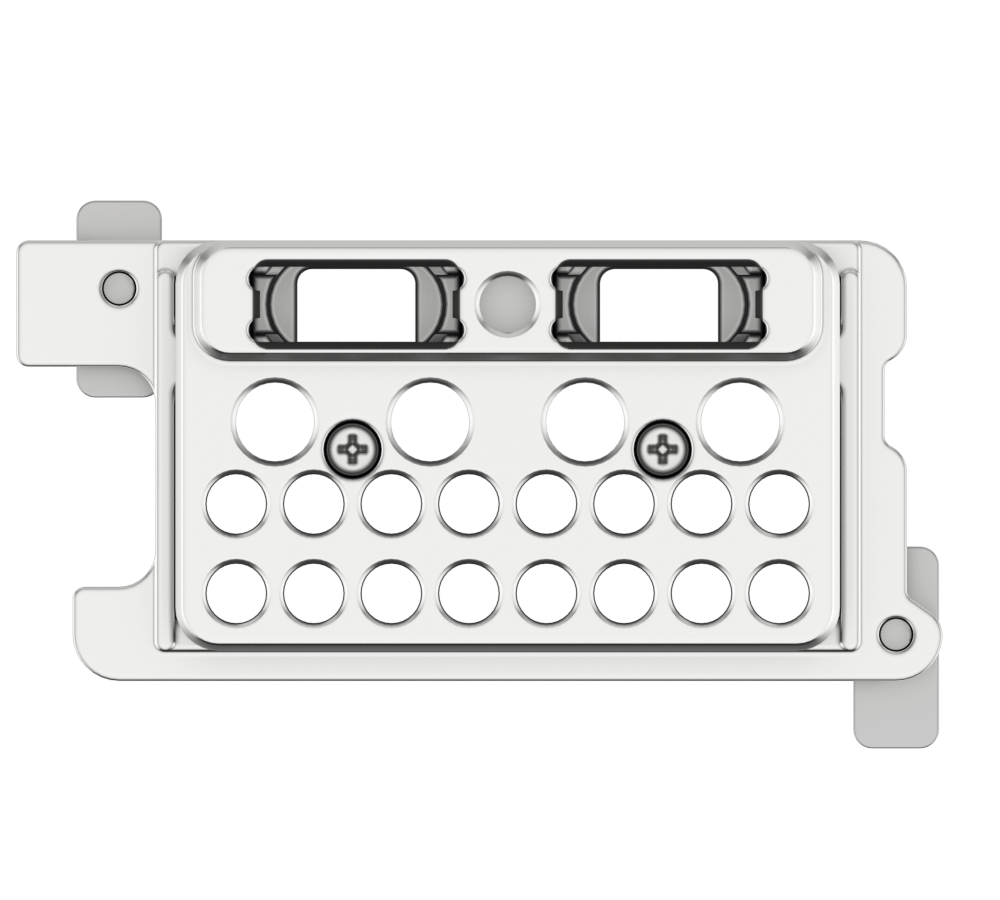

RSP-222466-01	A	全光缆	4	16	2	X		———	——— ——— STEP	———

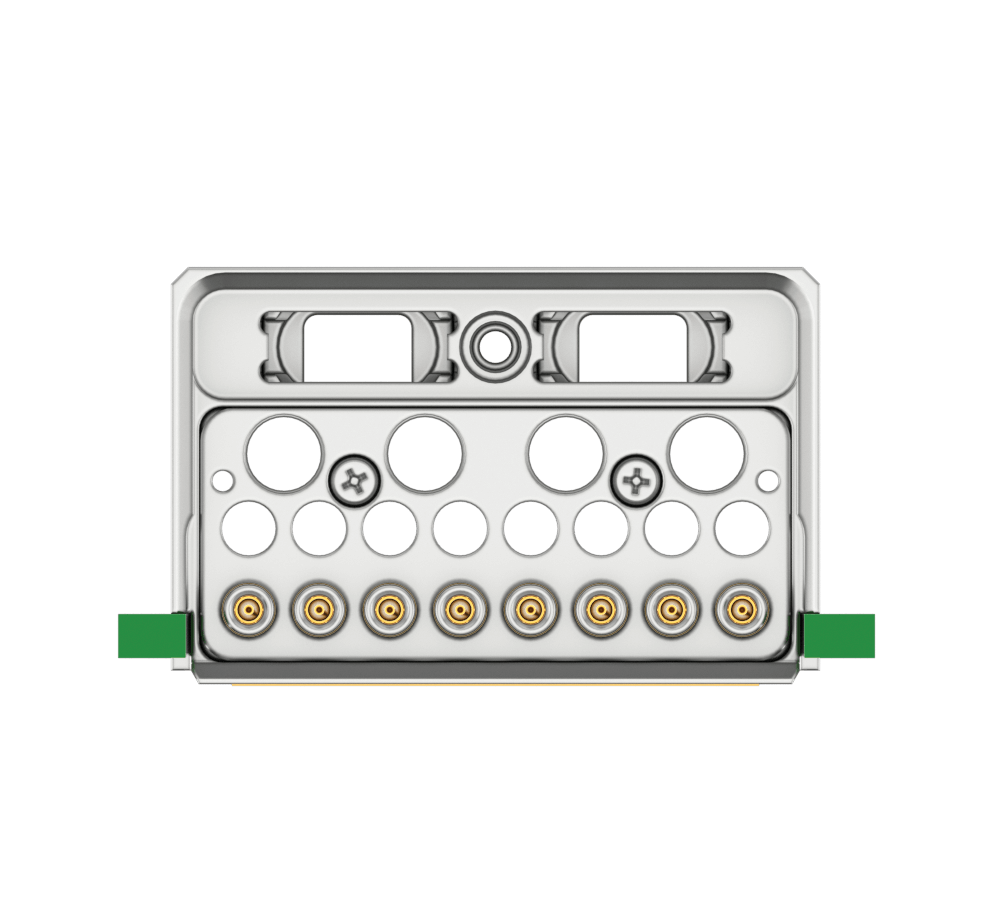

RSP-239120-01	A	全光缆	4	16	2		X	———	——— ——— STEP	———

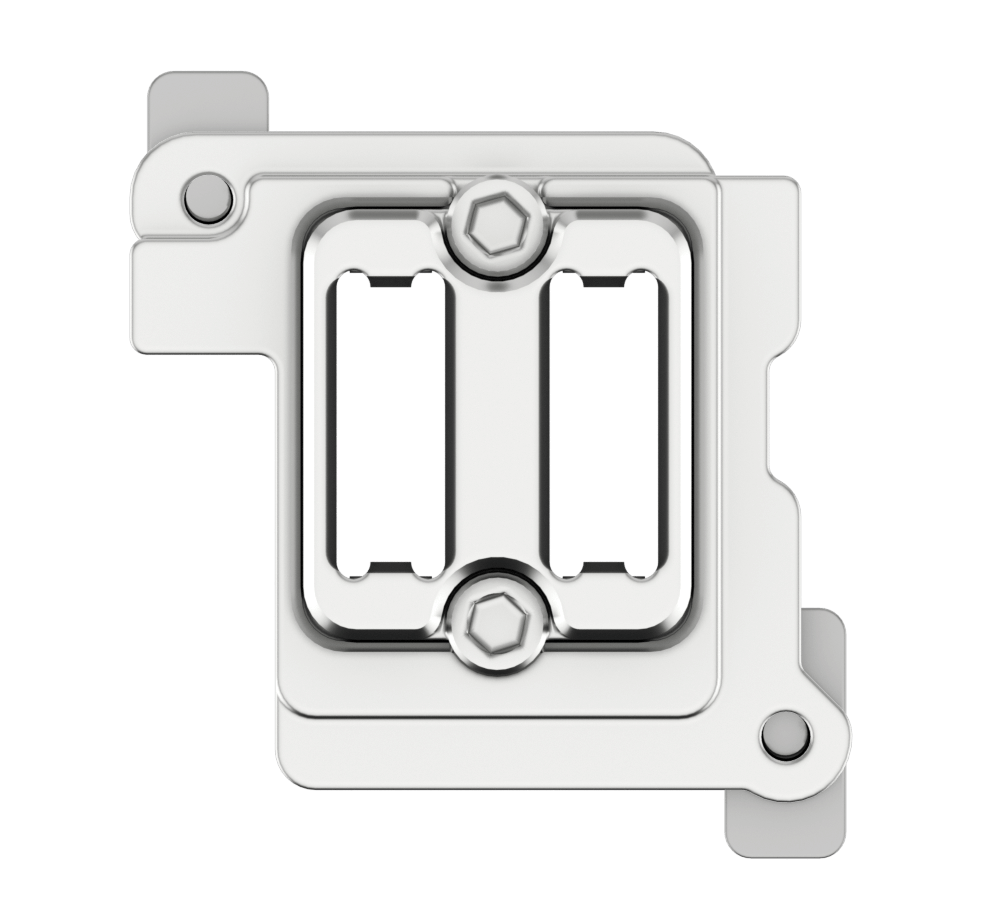

ASP-223035-01	B	半光缆			2	X		———	——— ——— STEP	———

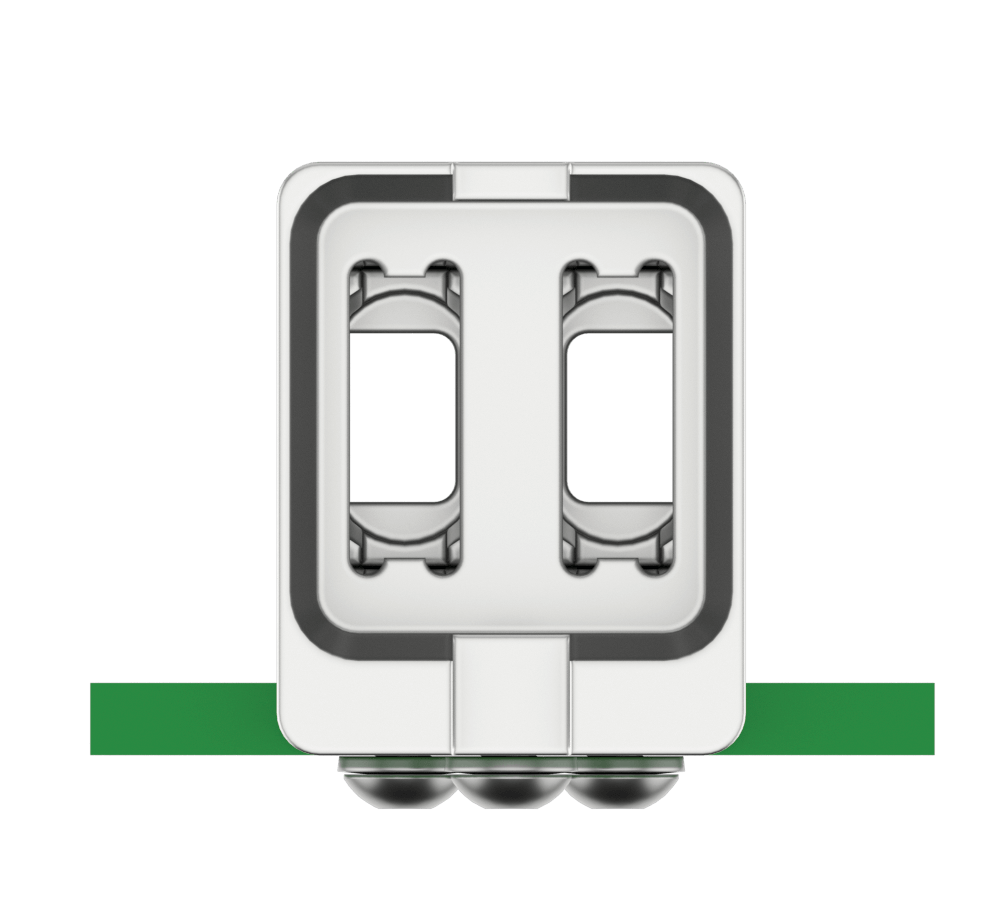

ASP-223034-01	B	半光缆			2		X	———	——— ——— STEP	———

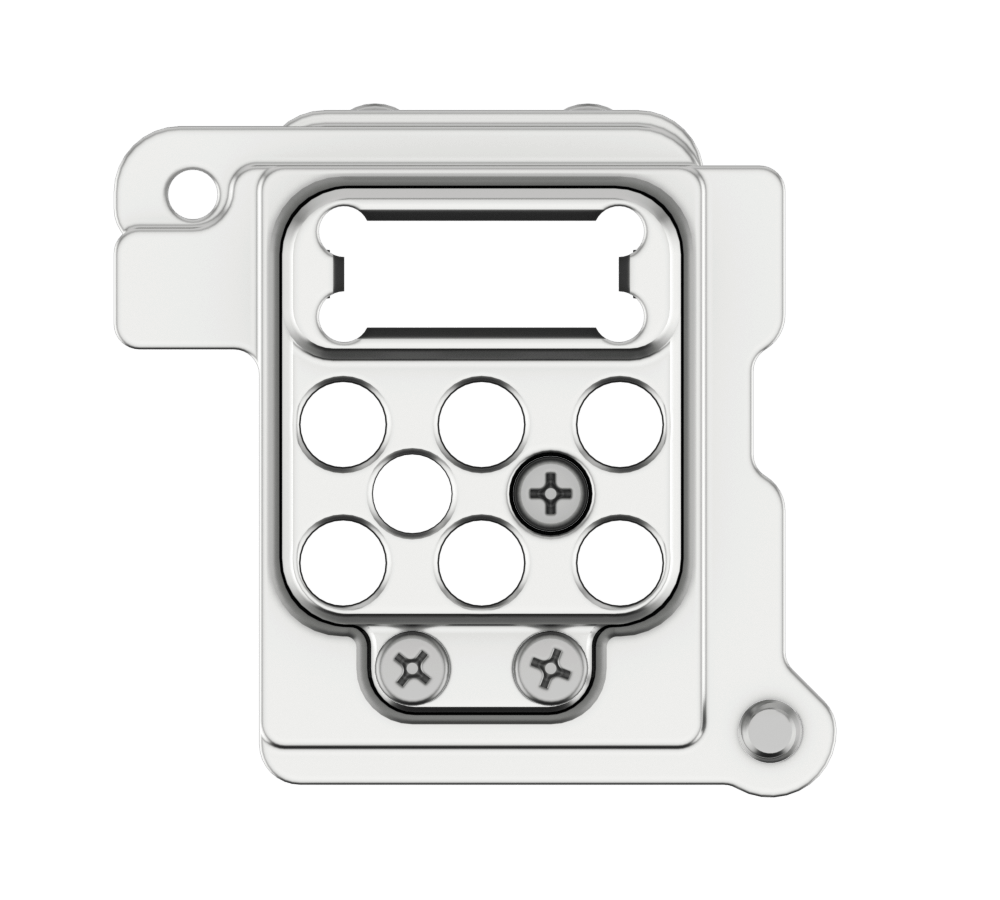

RSP-224881-01	C	半光缆		6	1	X		打印PDF	IGES PARASOLID STEP	PADS文件

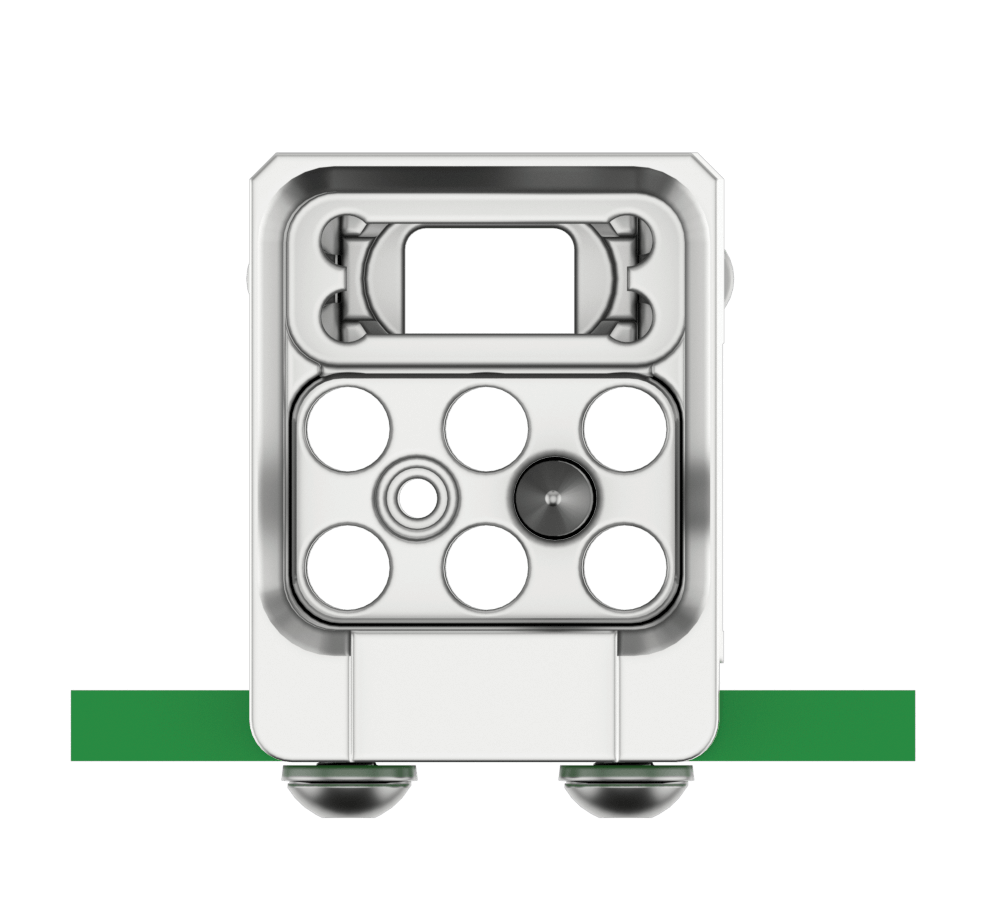

RSP-224882-01	C	半光缆		6	1		X	打印PDF	IGES PARASOLID STEP	PADS文件

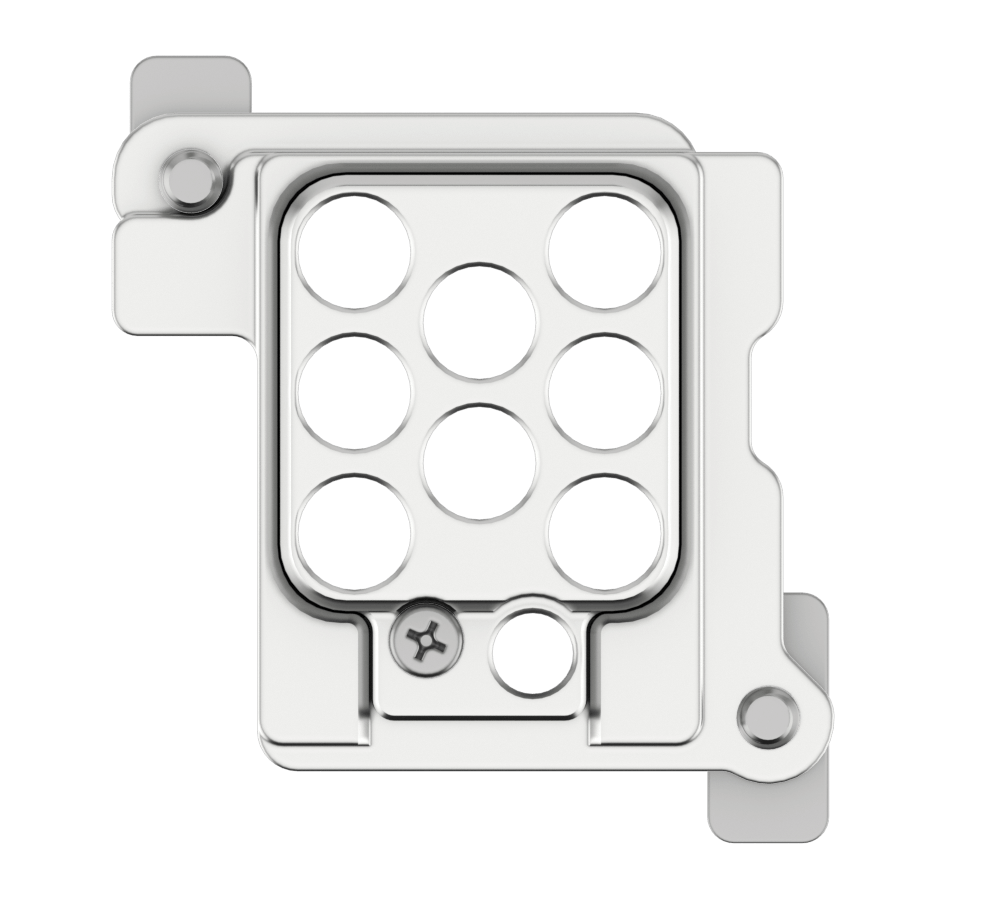

RSP-233088-01	D	半光缆	8			X		打印PDF	IGES PARASOLID STEP	PADS文件

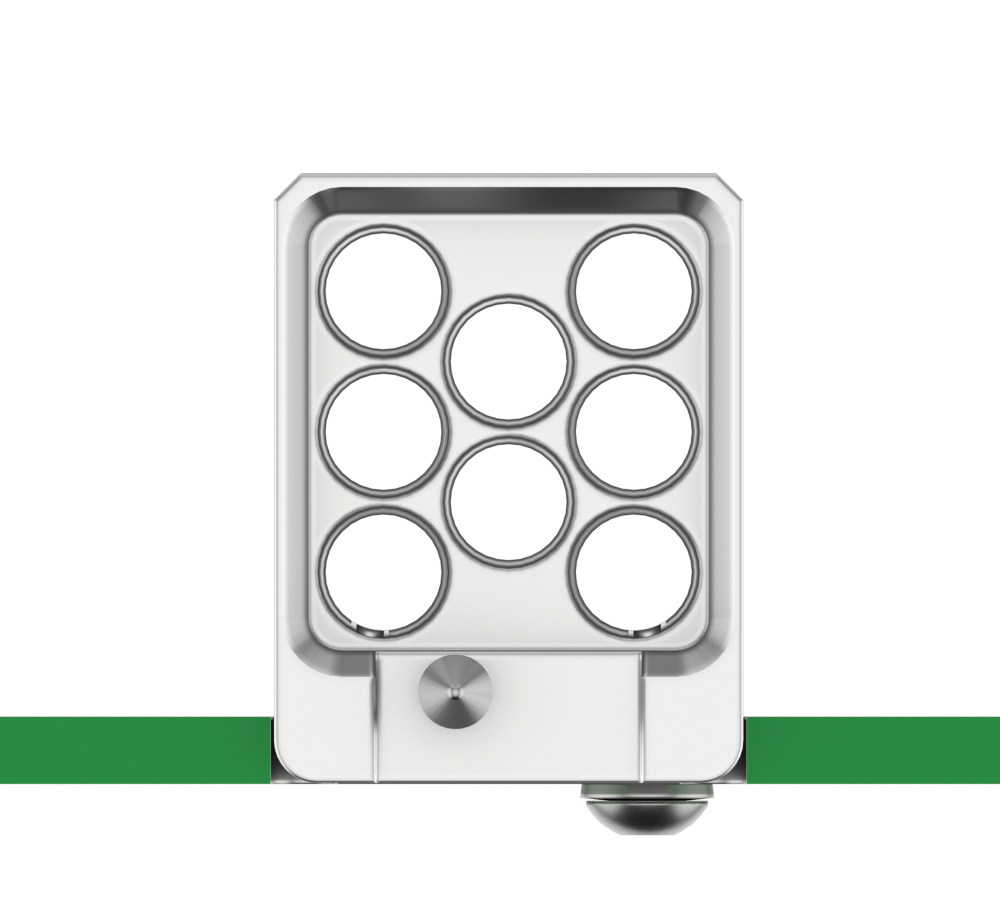

RSP-233089-01	D	半光缆	8				X	打印PDF	IGES PARASOLID STEP	PADS文件

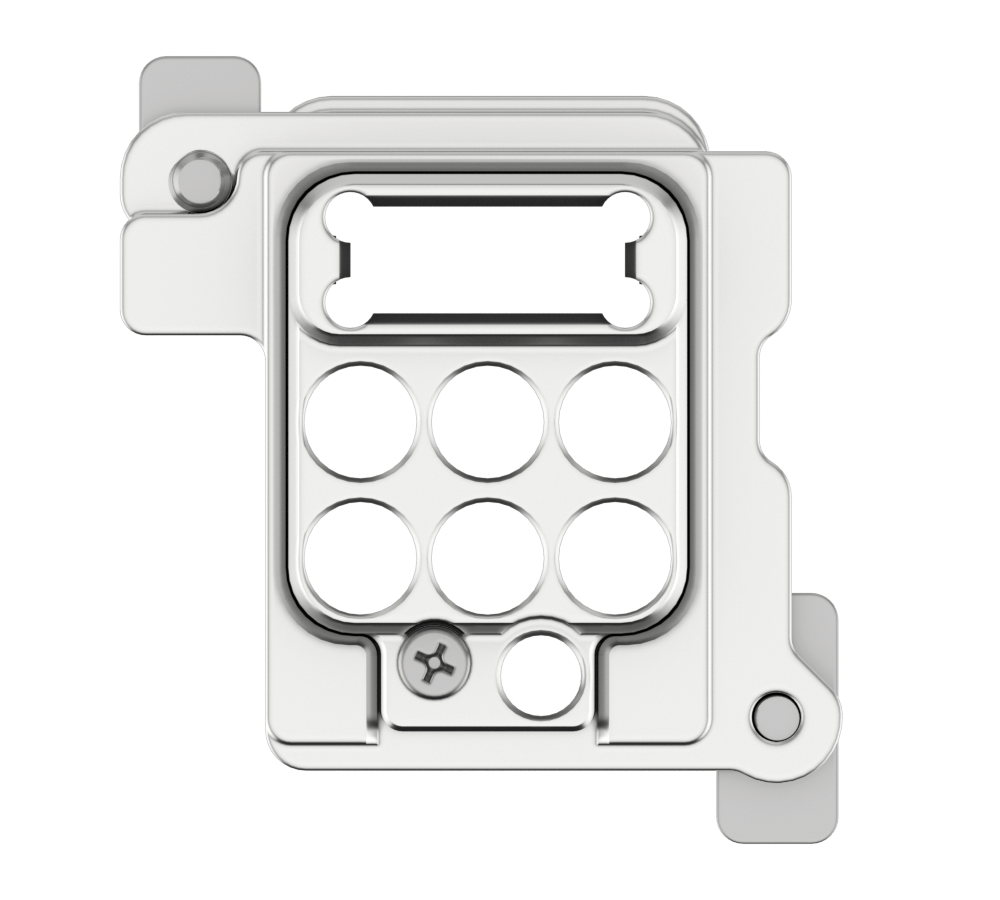

RSP-233409-01	E	半光缆	6		1	X		打印PDF	IGES PARASOLID STEP	PADS文件

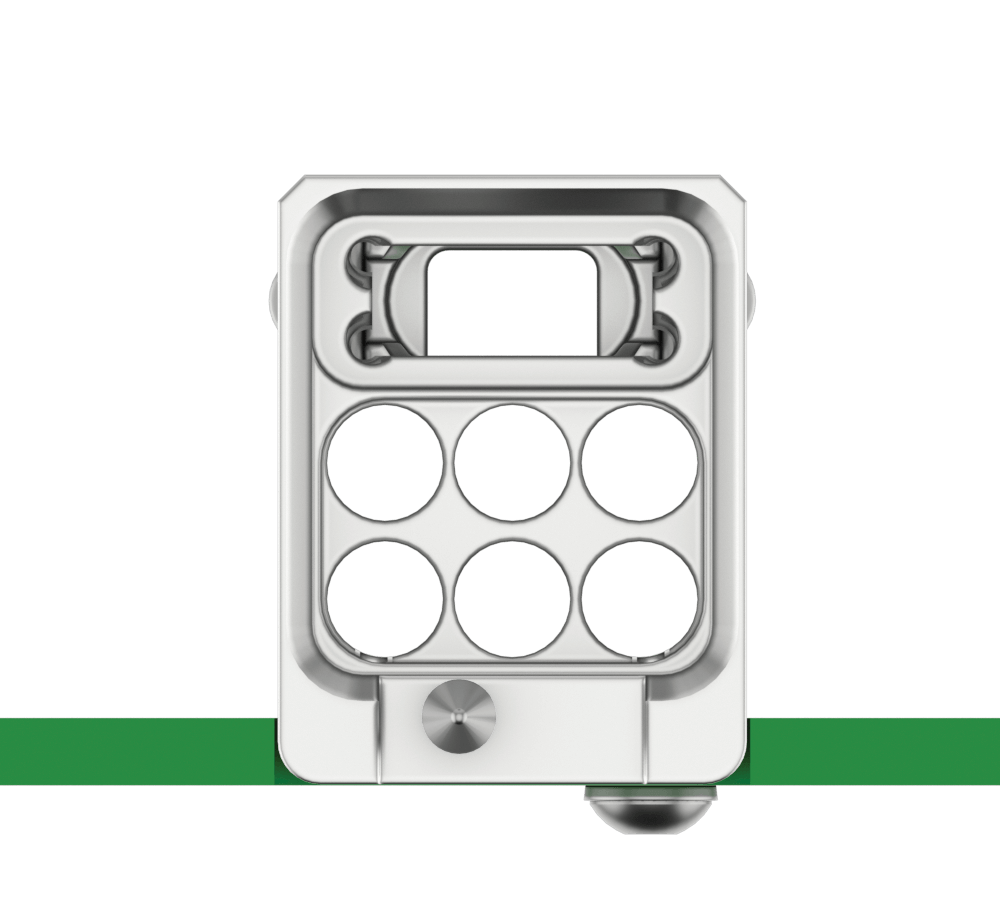

RSP-233410-01	E	半光缆	6		1		X	打印PDF	IGES PARASOLID STEP	PADS文件

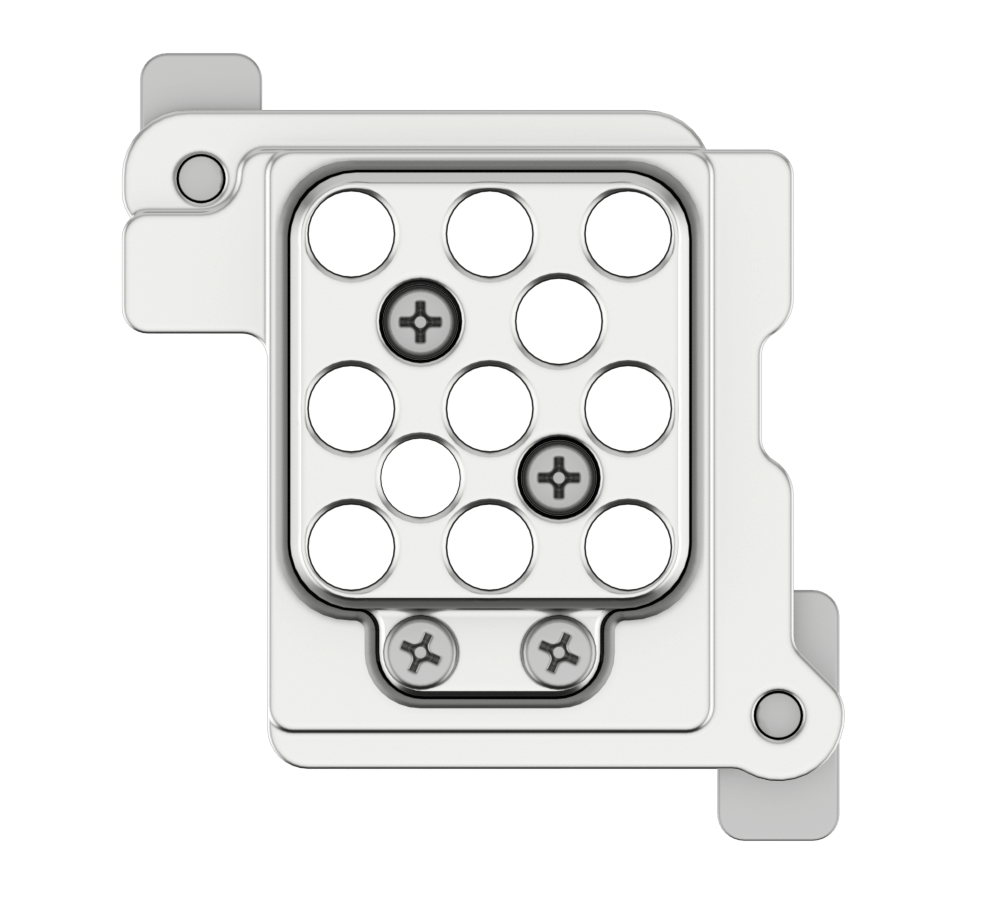

RSP-233192-01	F	半光缆		10		X		打印PDF	IGES PARASOLID STEP	PADS文件

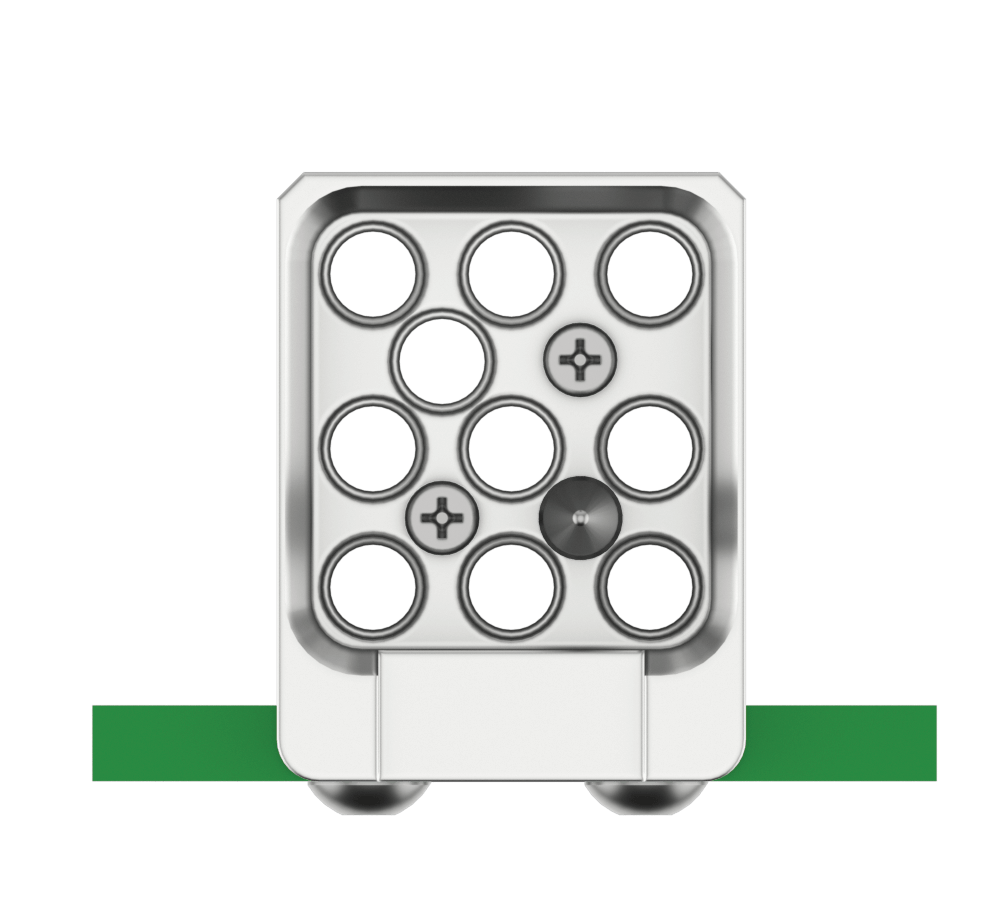

RSP-233193-01	F	半光缆		10			X	打印PDF	IGES PARASOLID STEP	PADS文件

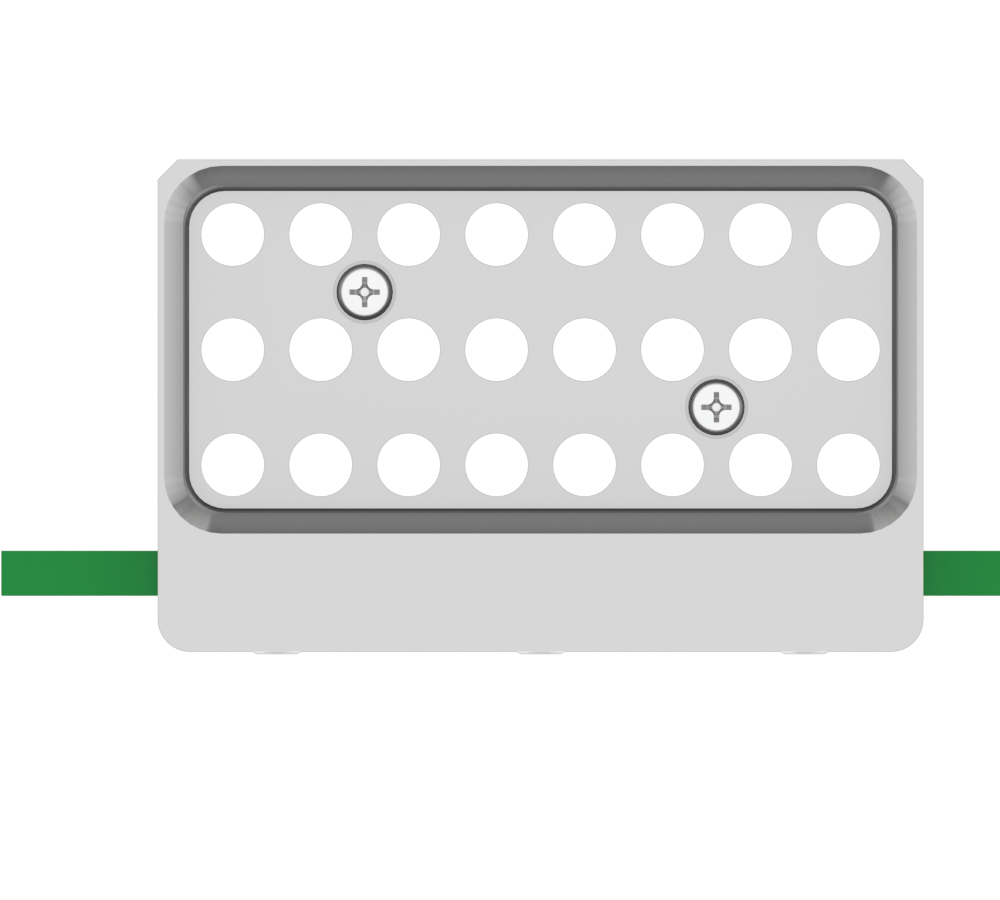

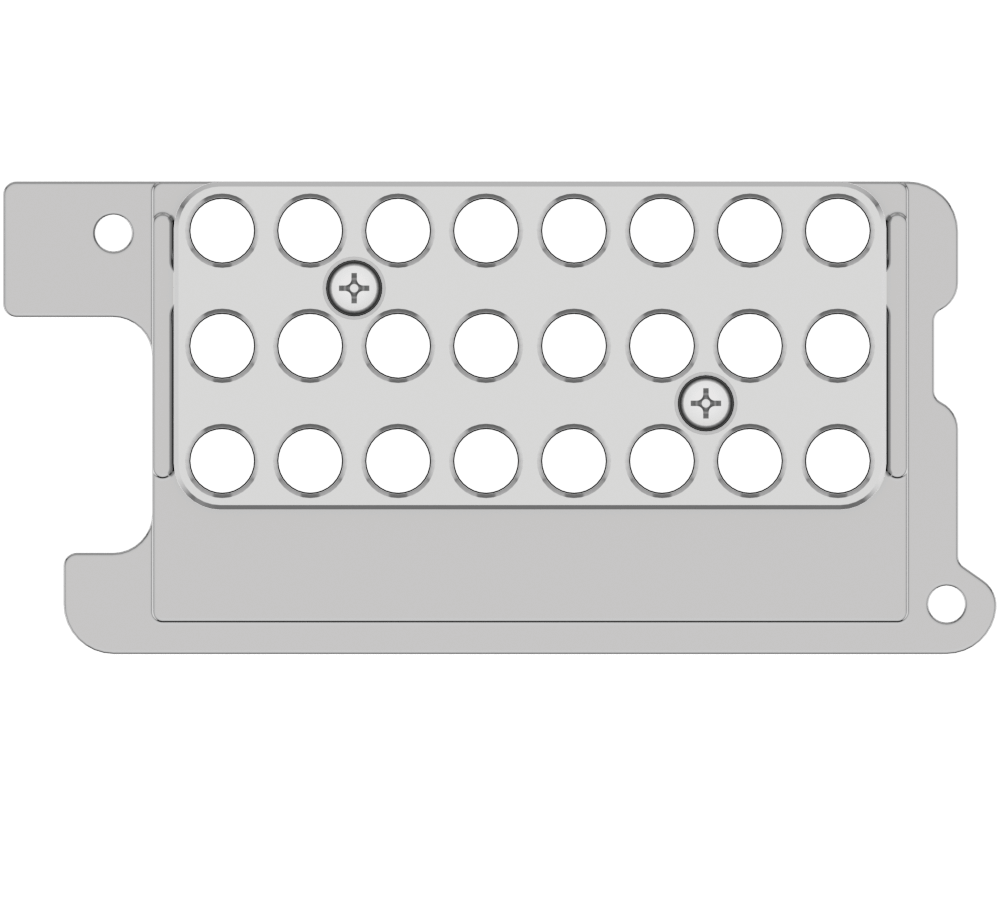

RSP-244880-01	G	全光缆		24		X		———	———	———
RSP-244881-01	G	全光缆		24			X	———	———	———

VITA™ 90.2 - 射频端子和电缆选项

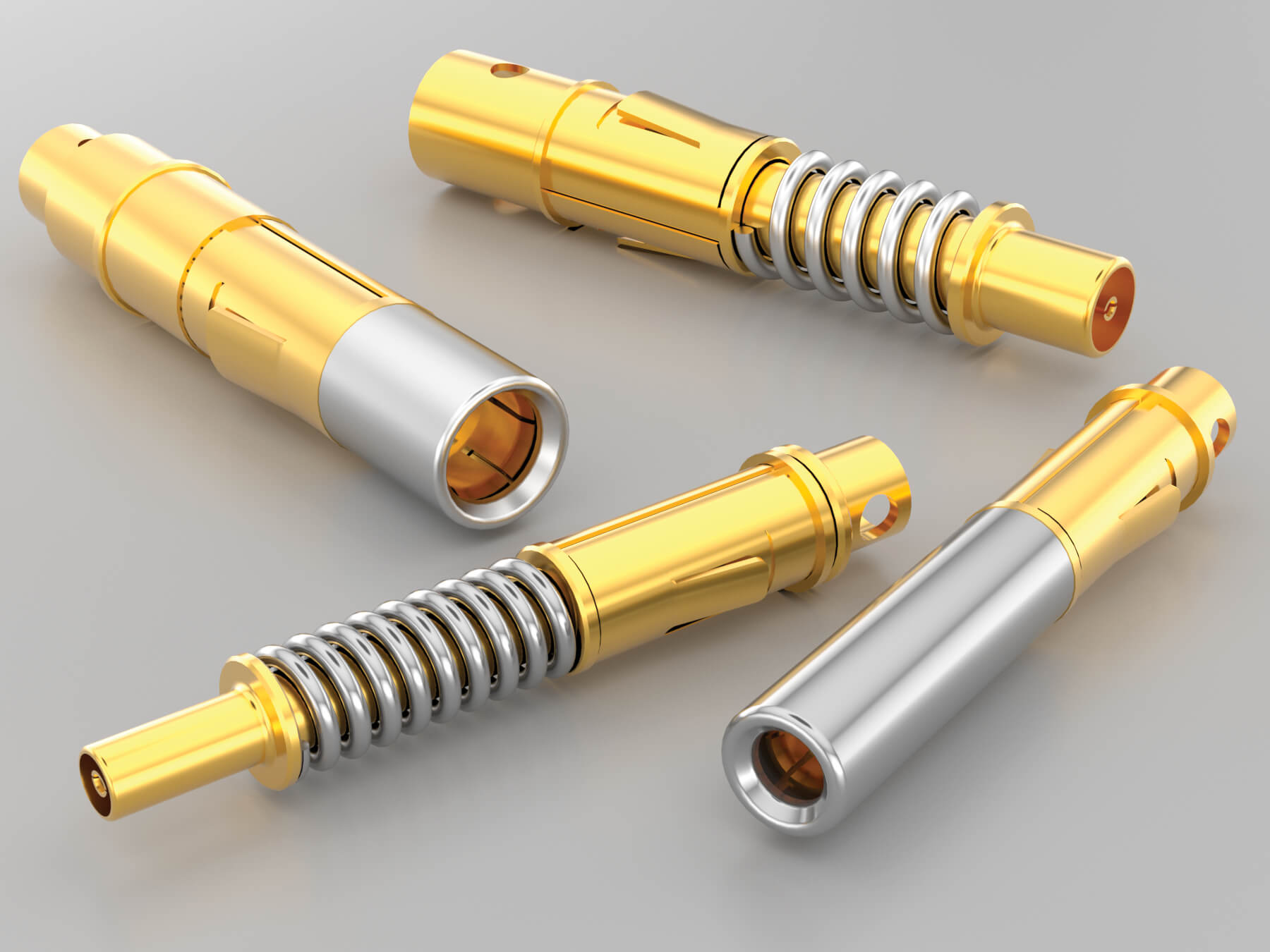

Samtec的新型GPCC触点为50/75 Ω应用提供了更高的密度和性能。

欲了解更多信息，请联系 [email protected]

VITA™ 90.2 - 耐用型光学元件

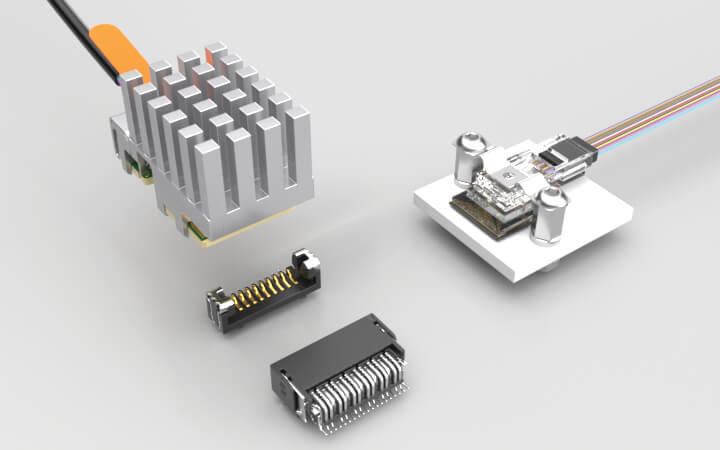

Samtec耐用型光学元件解决方案可提高性能并简化电路板布局。FireFly™ Flyover®中板光学收发器在x4和x12配置中支持每通道高达28 Gbps的速率，采用微型封装，可在靠近数据源的地方实现更高的密度。FireHawk™加固型中板光学收发器采用业界最小尺寸和最薄型封装，采用x4配置，支持每通道10 Gbps的速度；有关详细信息，请参阅光学元件解决方案指南。

VITA™ 90.3电源模块 - SEARAY™直角

VITA™ 90.3 defines both the mechanical and electrical requirements for Commercial-Off-The-Shelf (COTS) Power Supply, Energy Storage, and power Input-Filtering Modules. Samtec’s SEARAY™ connectors are available in 19 mm stack heights with 240 or 320 pin counts. See product test reports below.

Samtec's connector design selected as the VITA™ 90 standard.

VNX™ 90.3（VNX+™电源模块）指定连接器（SEARAY™直角）

Samtec PN	连接器		焊接球类型	选项			设计支持
Samtec PN	19 mm Module Height	端子	焊接球类型	定位销 (-A)	带式和卷盘（-TR）	电镀	打印版资料	3D	PADS
ASP-232970-01	公针类连接器（垂直）	240	锡铅	X	X	STL	打印PDF	IGES PARASOLID STEP	PADS文件
ASP-232971-01	母针类连接器（直角）	240	锡铅	X	X	H	打印PDF	IGES PARASOLID STEP	PADS文件
ASP-232970-02	公针类连接器（垂直）	240	无铅	X	X	S	打印PDF	IGES PARASOLID STEP	PADS文件
ASP-232971-02	母针类连接器（直角）	240	无铅	X	X	S	打印PDF	IGES PARASOLID STEP	PADS文件
ASP-232972-01	公针类连接器	320	锡铅	X	X	STL	打印PDF	IGES PARASOLID STEP	PADS文件
ASP-232973-01	母针类连接器	320	锡铅	X	X	H	打印PDF	IGES PARASOLID STEP	PADS文件
ASP-232972-02	公针类连接器	320	无铅	X	X	S	打印PDF	IGES PARASOLID STEP	PADS文件
ASP-232973-02	母针类连接器	320	无铅	X	X	S	打印PDF	IGES PARASOLID STEP	PADS文件

测试报告

射频测试报告

技术资料库

VITA™ 90 VNX+™标准

有关VITA™ 90 VNX+™标准及其他信息的问题，请通过以下方式与我们联系：
