High-Frequency Design
for Test & Measurement

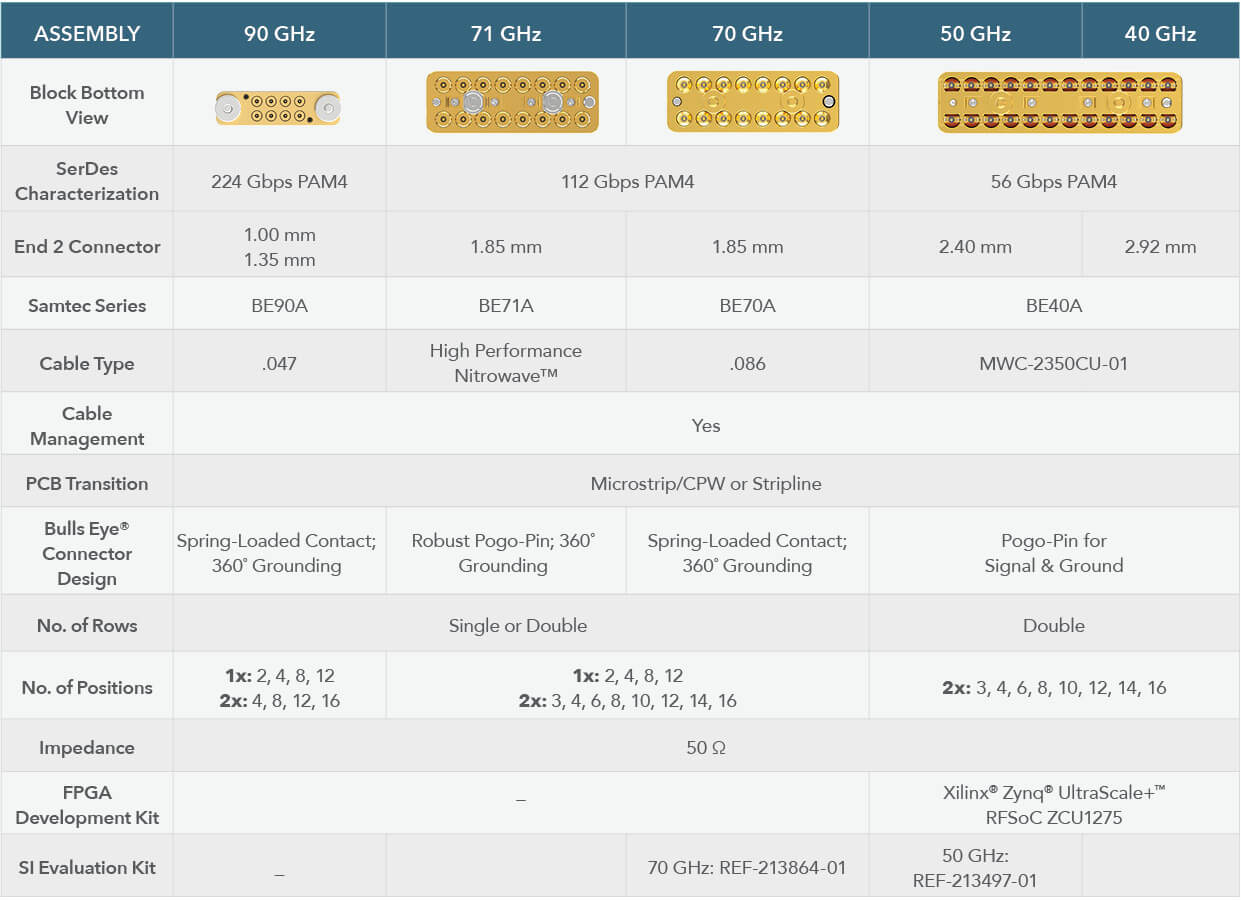

| Frequency | 90 GHz | 70 GHz | 50 GHz | |
|---|---|---|---|---|
| Connection to Instrumentation | 1.00 mm 1.35 mm |
1.85 mm | 2.40 mm (50 GHz) 2.92 mm (40 GHz) |
|
| Block Options | No. of 排数 |
Single or Double | Single or Double | 双排 |
| No. of 针位 |
1x: 2, 4, 8, 12 2x: 4, 8, 12, 16 |
1x: 2, 4, 8, 12 2x: 3, 4, 6, 8, 10, 12, 14, 16 |
2x: 3, 4, 6, 8, 10, 12, 14, 16 |
|

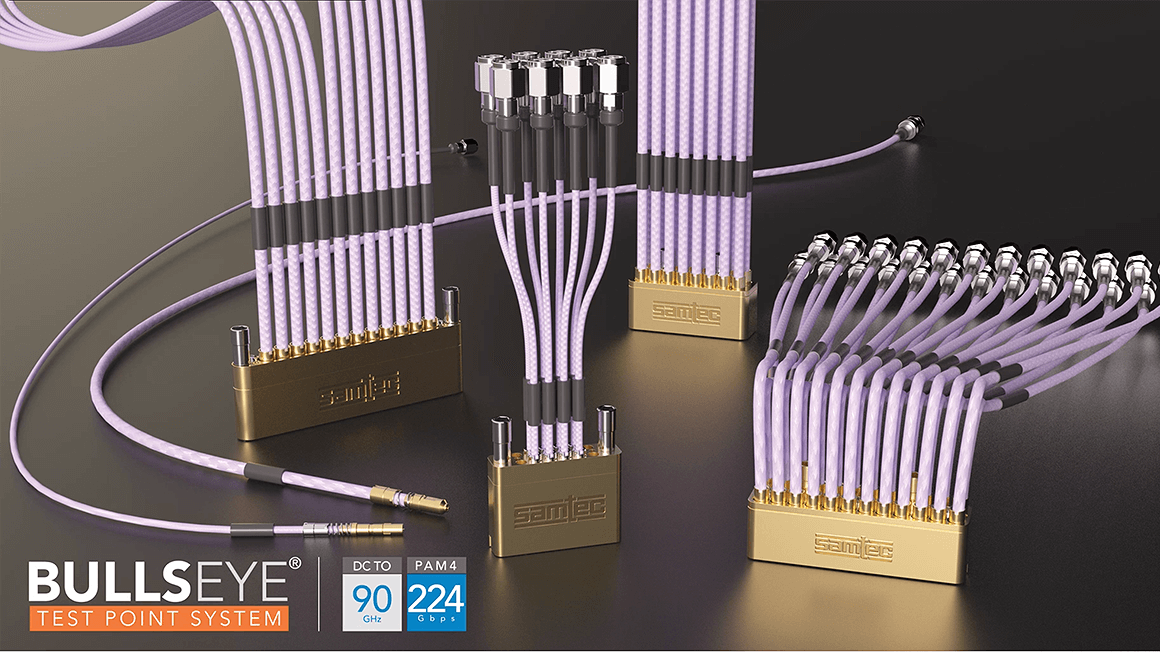

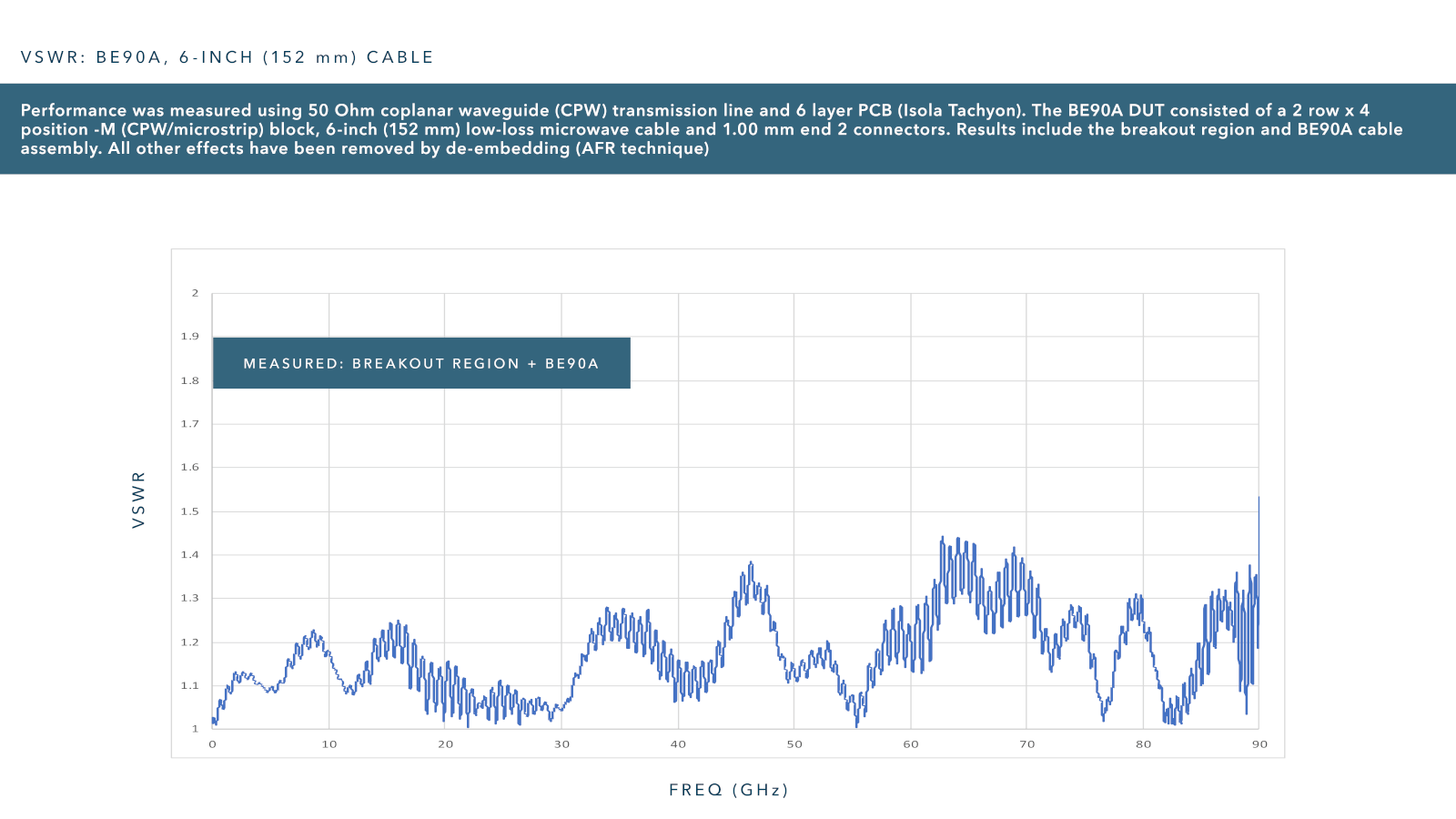

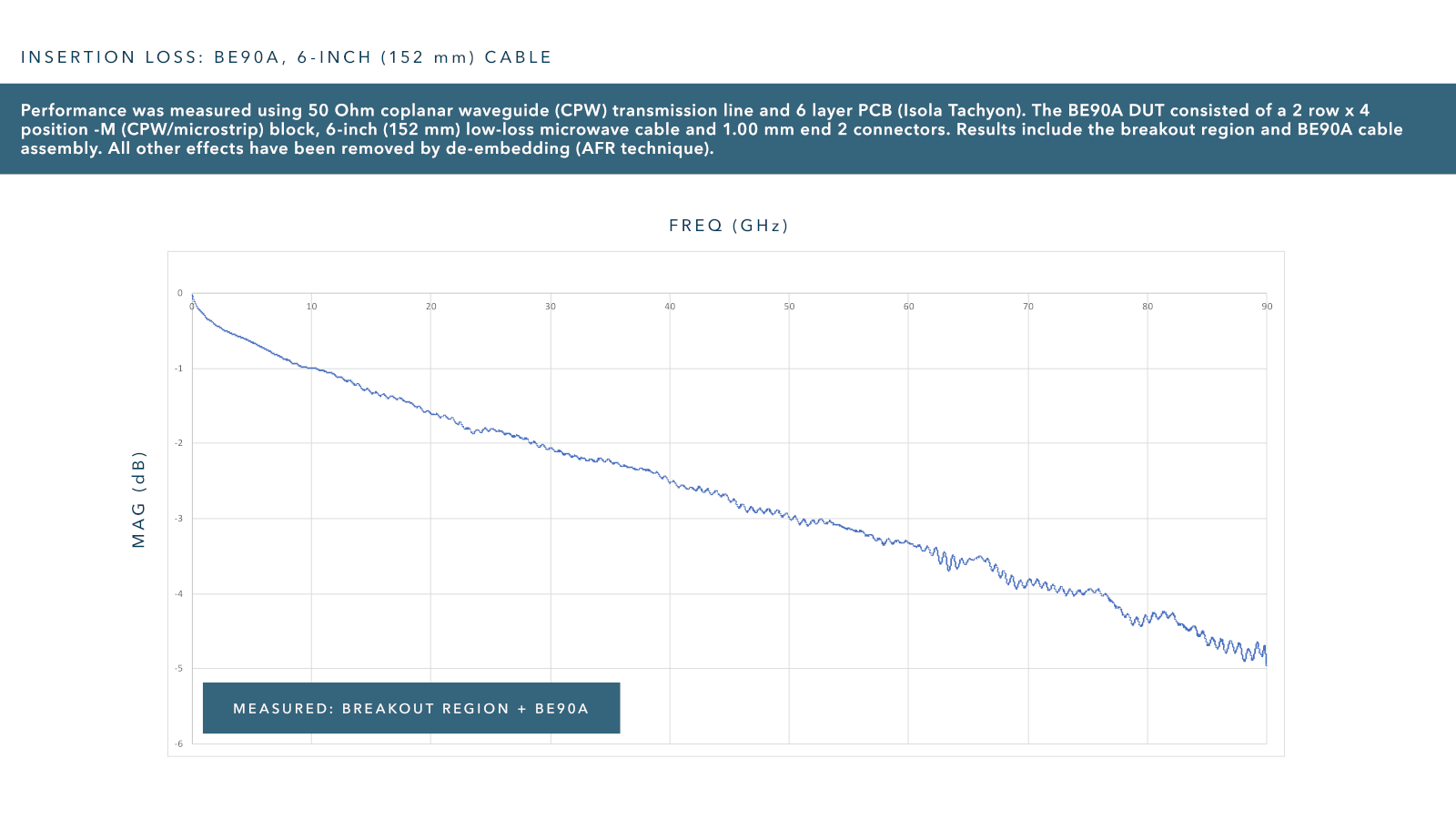

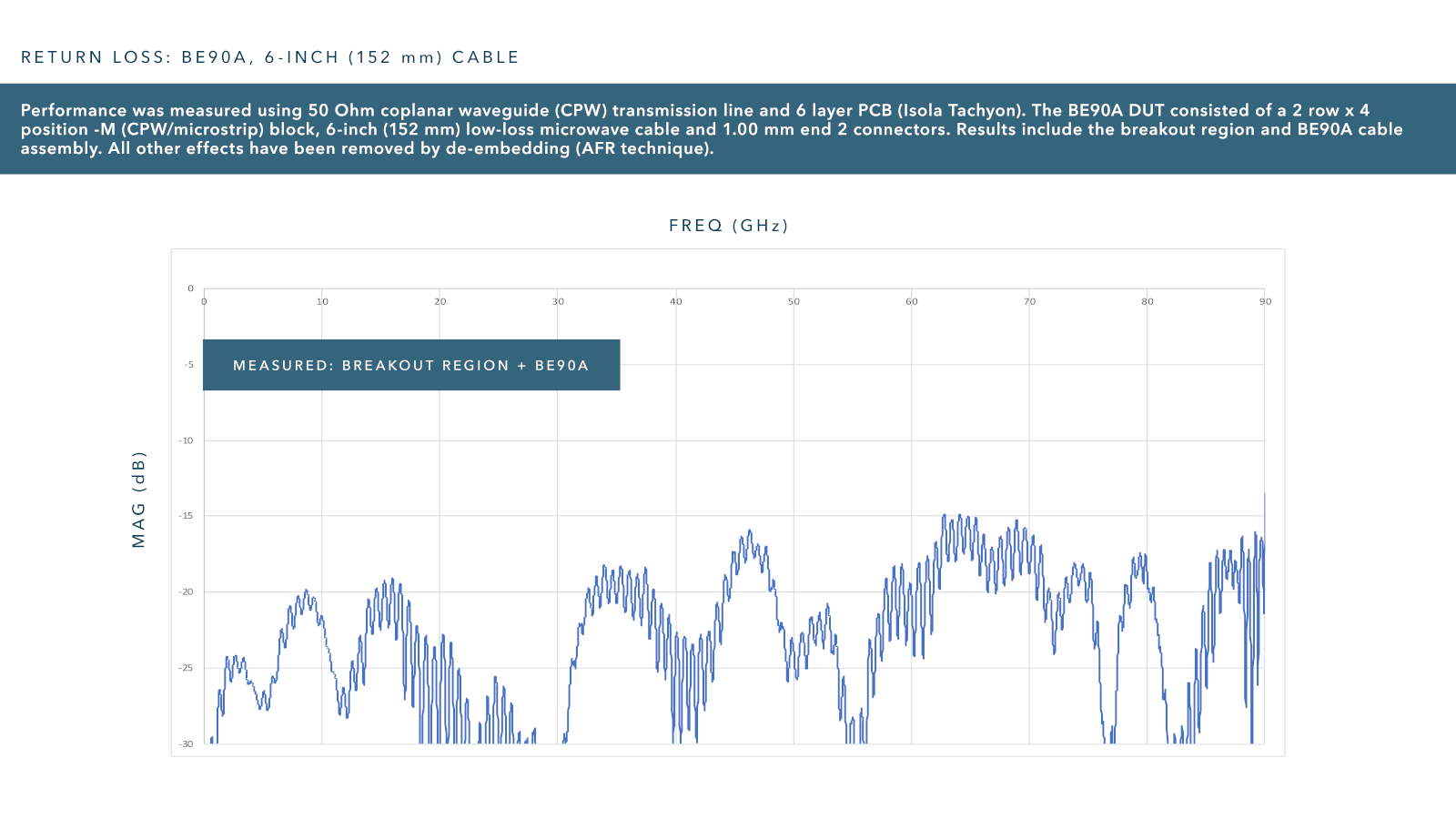

| Test Assembly | BE90A | BE70A/BE71A | BE40A |
|---|---|---|---|
| SerDes Characterization |
 |
 |
 |
Complete list of applications:
SerDes Characterization, clock/data recovery (CDR), mmWave radar, automated test equipment (ATE), FR2 5G networks

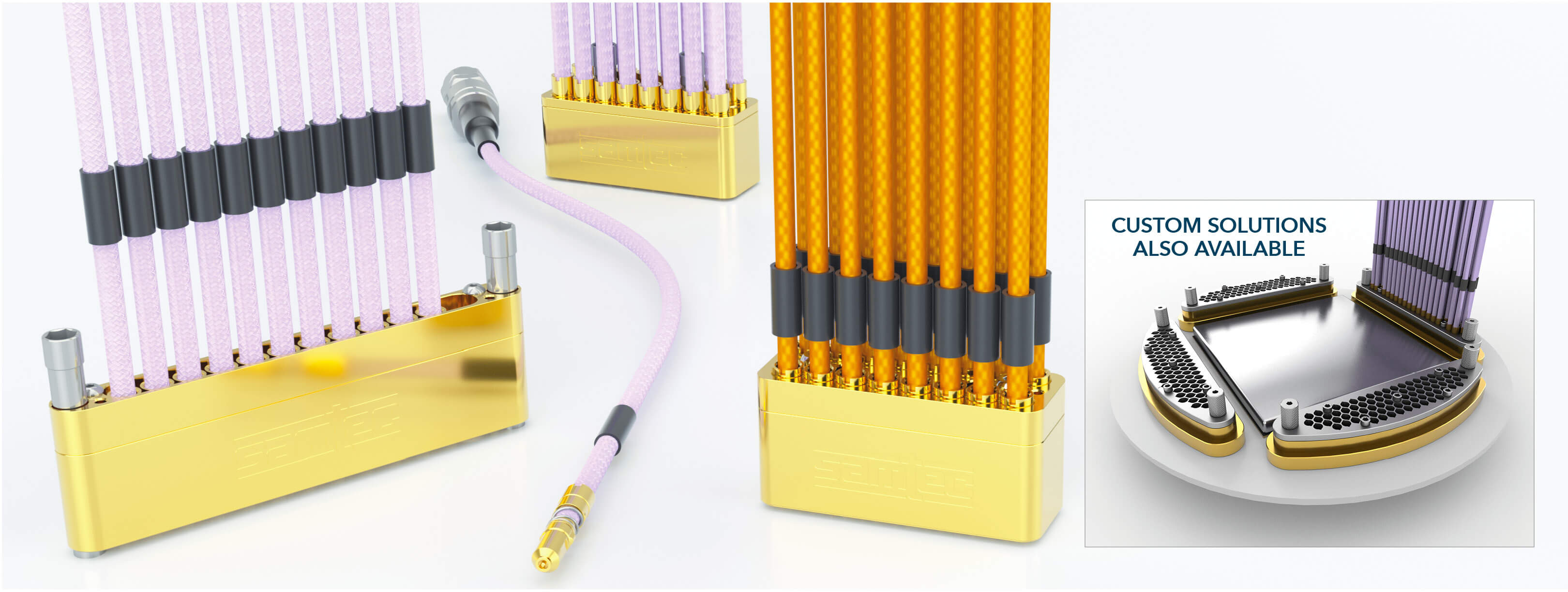

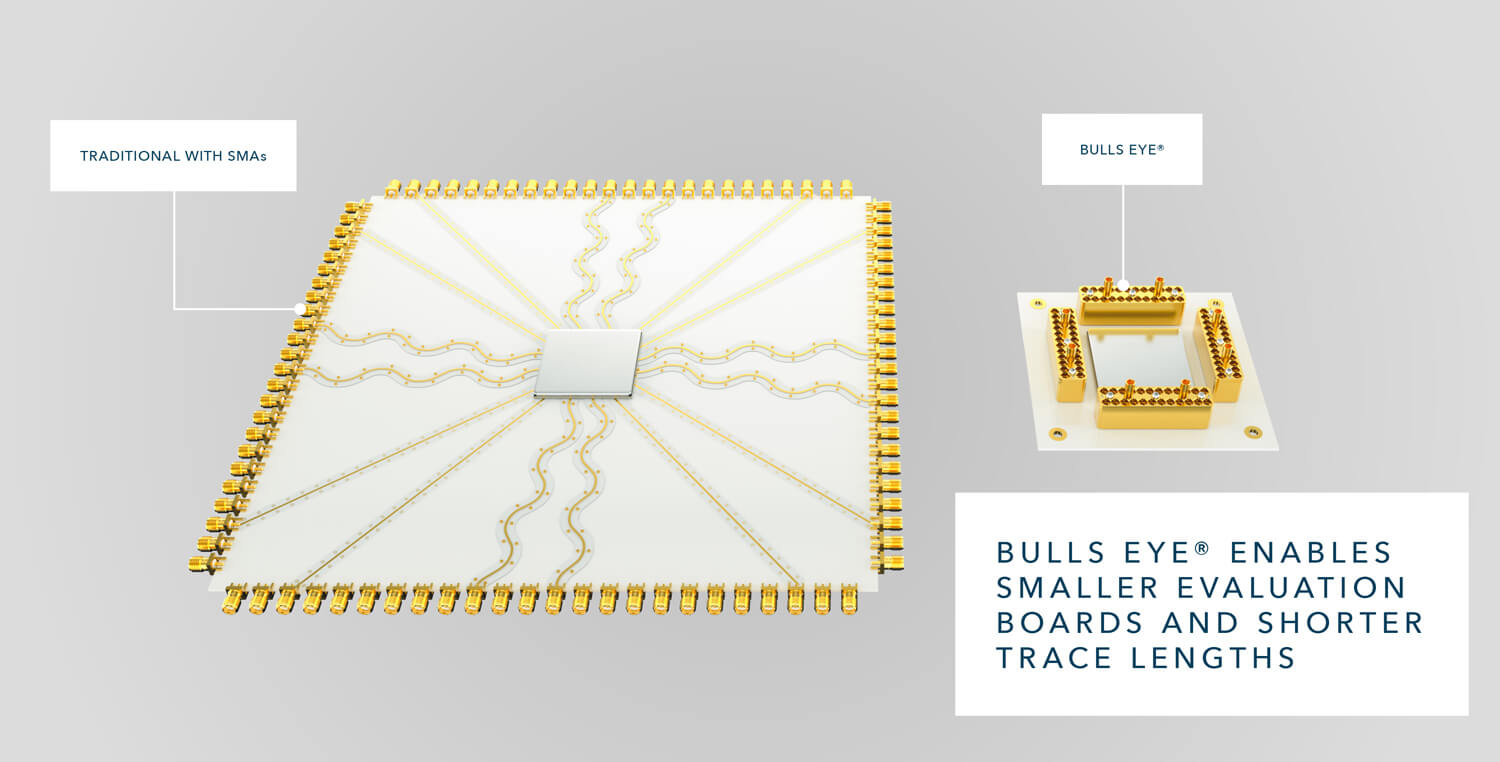

Bulls Eye®高性能测试组件采用高密度节省空间的设计，可在测试和测量应用中实现更小的评估板和更短的走线长度。

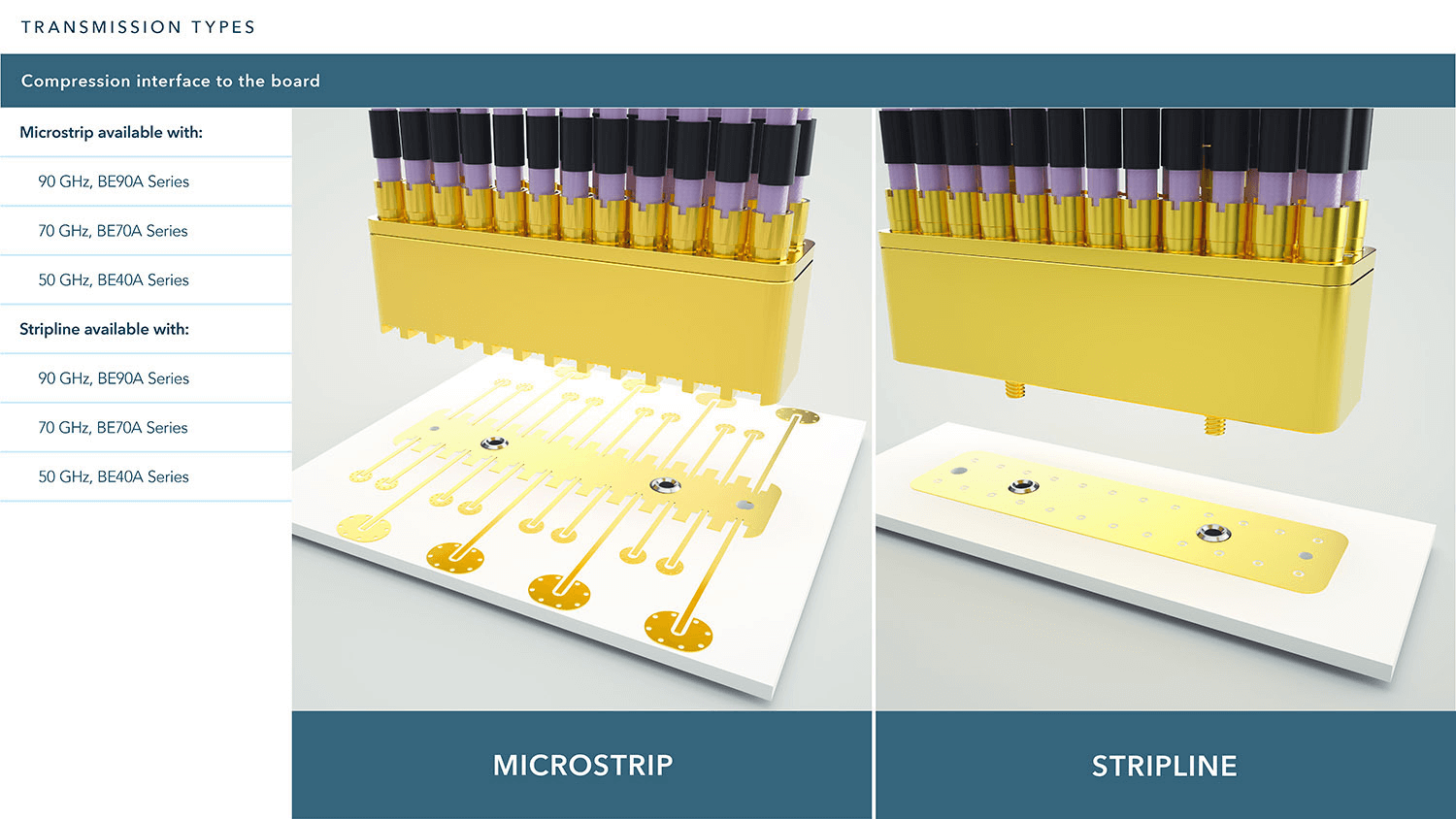

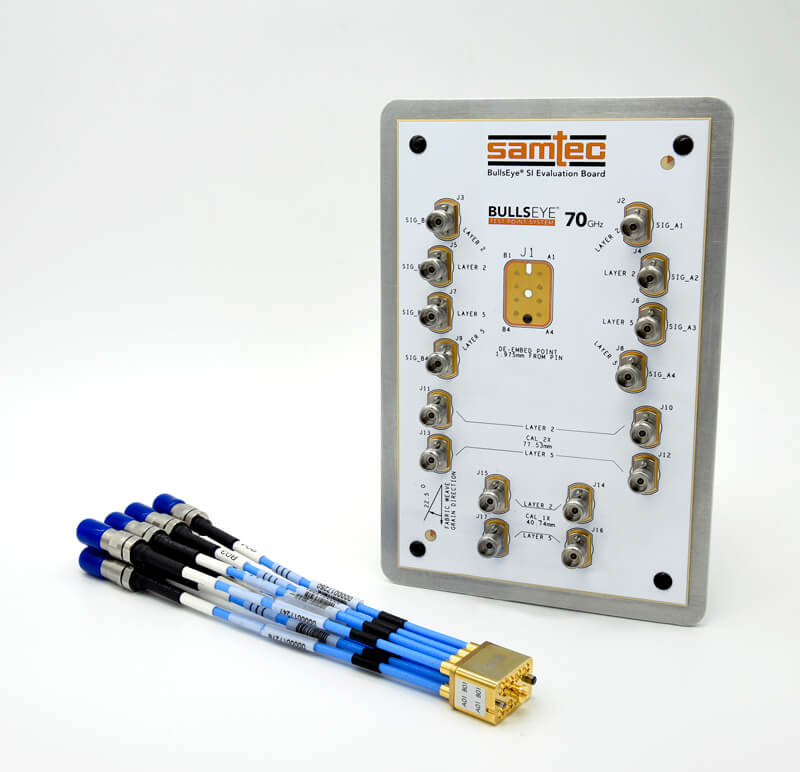

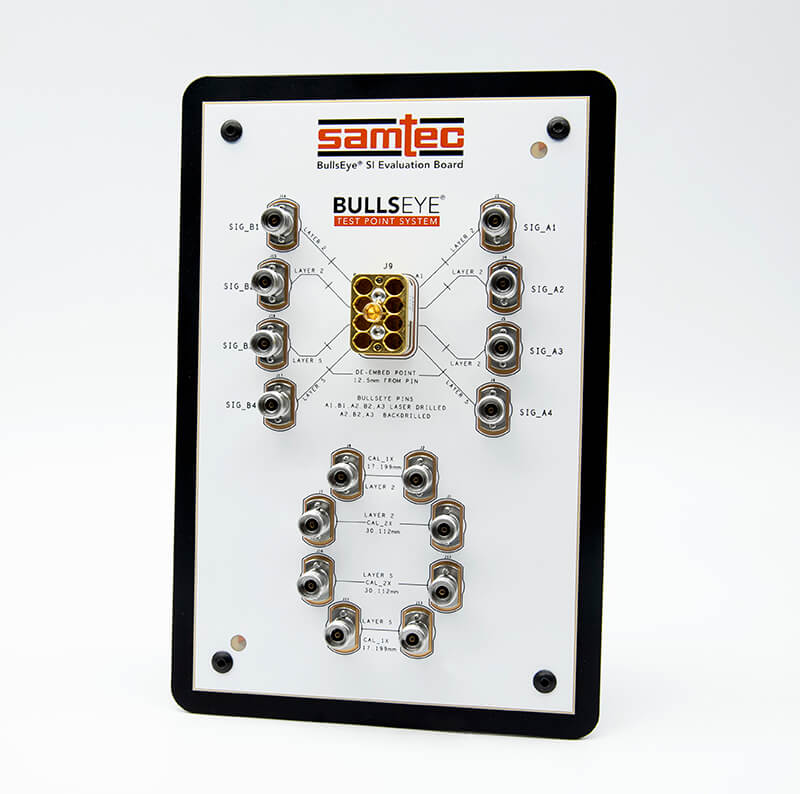

Bulls Eye®块压缩安装到电路板上，可直接放置在被表征的SerDes附近。无焊接设计降低了整体成本，并且易于在实验室环境中使用。电缆组件的2端使用以下任一连接器选项连接到仪器：1.00 mm、1.35 mm、1.85 mm、2.40 mm 或 2.92 mm。对于接近完美的224 Gbps PAM4 SerDes特性表征，BE90A是首选组件。但是，正如 SAMTEC 的 现场 224 Gbps PAM4 演示所证明的那样，在考虑某些 SI 优化时，BE70A 组件也能够处理 224 Gbps PAM4（请联系 [email protected]).
过去的十几年里，Samtec的Bulls Eye®组件一直是一款经过验证的测试与测量解决方案。在此期间，对具有出色信号完整性的多通道高速压缩安装连接器的需求稳步增长。因此，Bulls Eye®组件也被用于通信的时钟/数据恢复 (CDR)、毫米波雷达系统、自动测试设备、新一代FR2 5G网络，以及各种定制的高密度高性能设计。
现在，该组件还提供单排选项，适用于新兴的高性能、高密度应用中的较小电路板空间。
