Generate® 0.60 mm间距侧边卡电缆组件

Samtec 的 Generate® 0.60 mm 间距侧边卡电缆组件具有 Eye Speed® 超低偏斜双芯和 Edge Rate® 触点，可实现 64 Gbps PAM4（32 Gbps NRZ）性能，并且支持 PCIe® 6.0/CXL® 3.2。

特色

0.60 mm间距差分对系统
支持64 Gbps PAM4（32 Gbps NRZ）应用
PCIe® 6.0/CXL® 3.2能力
34 AWG Eye Speed®超低偏斜双芯电缆
Edge Rate®端子针对信号完整性效能优化
可与Generate® 0.60 mm间距插卡式插座 (HSEC6-DV) 对接

评估和开发套件

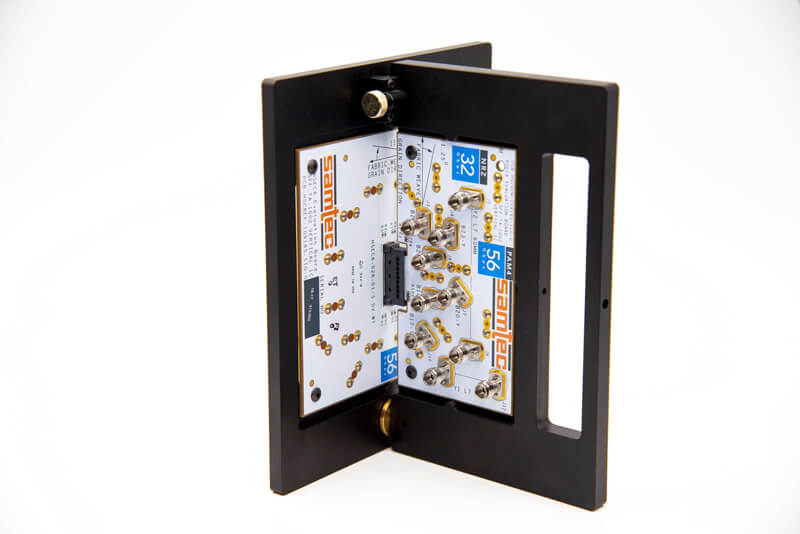

HSEC6-DV SI评估套件

Samtec 0.60 mm Edge Rate®垂直高速侧边卡连接器可在典型侧边卡应用中提供56 Gbps PAM4性能。HSEC6-DV SI评估套件为系统设计人员和SI工程师提供了一款测试HSEC6-DV连接器的易用解决方案。HSEC6-DV SI评估套件提供具有强大机械设计的高质量系统，可单独用于HSEC6-DV连接器。请联系Samtec技术专家 [email protected] 联系Samtec的技术专家。

零件编号：REF-213543-X.XX-01

下载和资源

资料

高速电缆互连方案指南

下载PDF文件

技术文档

Cable Management in High-Data-Rate Applications White Paper

产品

GC6

0.60 mm Generate®高速侧边卡电缆组件

特色

PCIe® 6.0/CXL® 3.2能力
28、42和70位置可用
支持64 Gbps PAM4（32 Gbps NRZ）应用
Edge Rate®端子针对信号完整性效能优化
引脚排列与SFF-TA-1002规范兼容
34 AWG Eye Speed®超低偏斜双芯电缆
0.60 mm（.024"）间距
可与Generate® 0.60 mm间距插卡式插座 (HSEC6-DV) 对接
标准金属闭锁系统
100 ohm差分信号路由
额定电压：最大190 VAC/269 VDC

技术参数

GC6RF

Generate®高速测试电缆

特色

支持64 Gbps PAM4（32 Gbps NRZ）应用
PCIe® 6.0/CXL® 3.2能力
直流高达110 GHz频率范围
29 AWG低损耗微波同轴电缆
2.92 mm插头或插孔射频连接器终端选项

技术参数

HSEC6-DV

0.60 mm Generate®高速侧边卡电缆组件，垂直

特色

PCIe® 6.0/CXL® 3.2能力
可选焊接片，用于提高机械强度
0.60 mm间距差分对系统
符合SFF-TA-1002：x4 (1C)、 x8 (2C)、x16 (4C和4C+)
Edge Rate®端子针对信号完整性效能优化
提供0.60 mm间距，可与高速电缆组件 (GC6) 对接
支持64 Gbps PAM4（32 Gbps NRZ）应用
额定电流：最大1.9 A
额定电压：最大240 VAC/339 VDC
可与1.60 (.062") 厚度的卡对接
SureWare™ elevated edge card hardware available (SURE-EC); high-speed riser card/kit also available (H6RU)
