高速 I/O IP67、IP68 密封电缆

Samtec 的 URSA® I/O 耐用型电源系统采用微型双曲面触点系统，具有四个触点，可在电缆到电缆和电缆到板应用中实现极高的可靠性和高对接次数。此外，EMI 屏蔽可限制信号衰减并优化性能。

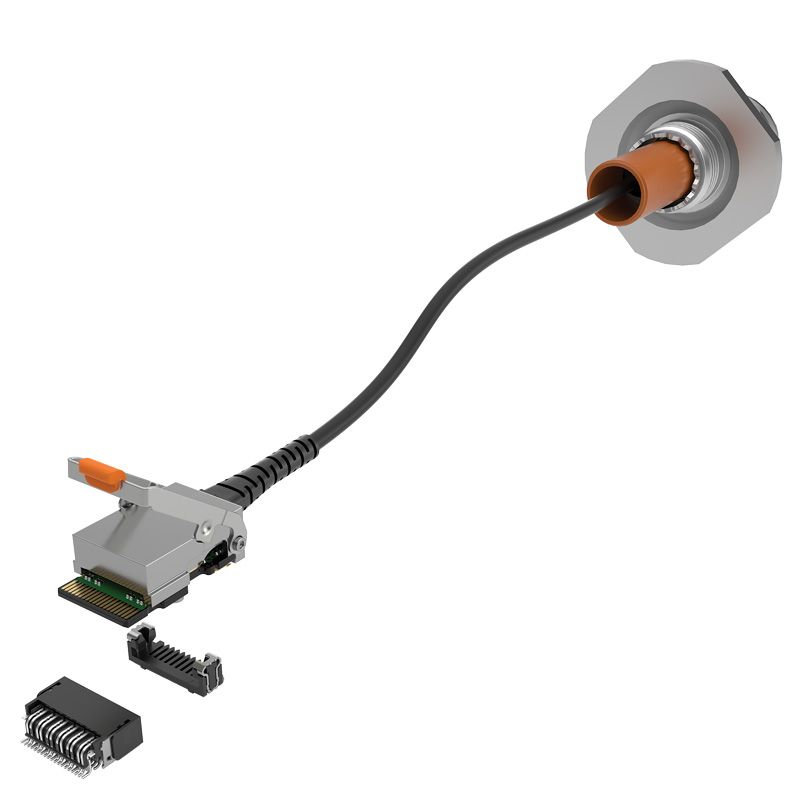

NovaRay® I/O is available with a rugged 38999 shell in a cable-to-panel design using Flyover® cable technology for 112 Gbps PAM4 performance. ExaMAX® I/O EMI shielded external cable and cage supports 64 Gbps PAM4 performance with up to 72 staggered differential pairs on individual signal wafers for reduced crosstalk. Extreme environment FireFly™ optical transceivers are designed for an extended temperature range from -40 ºC to +85 ºC with an optional parylene conformal coating for exposed military and aerospace applications.

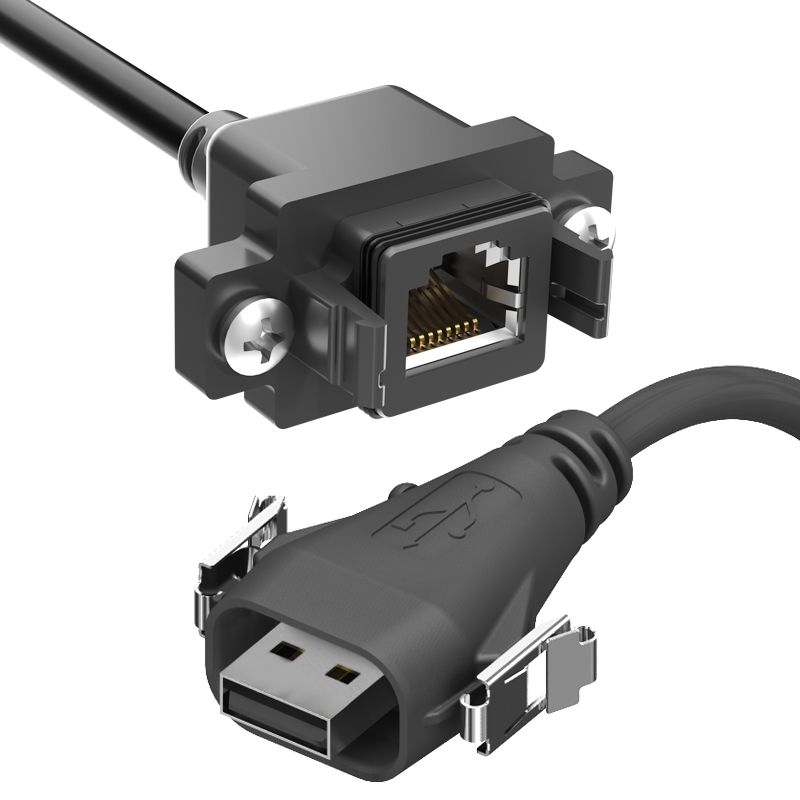

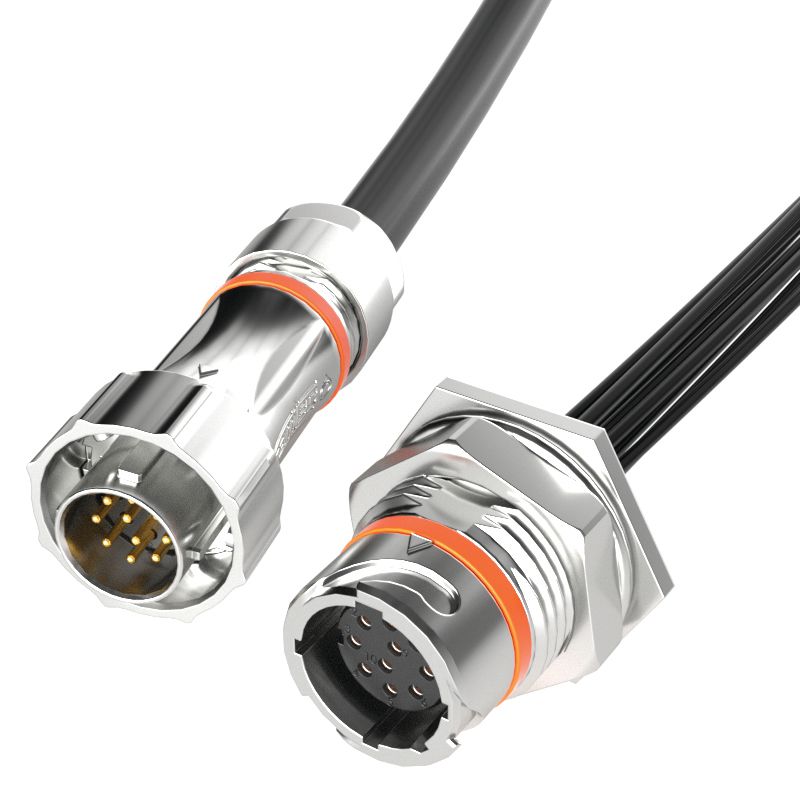

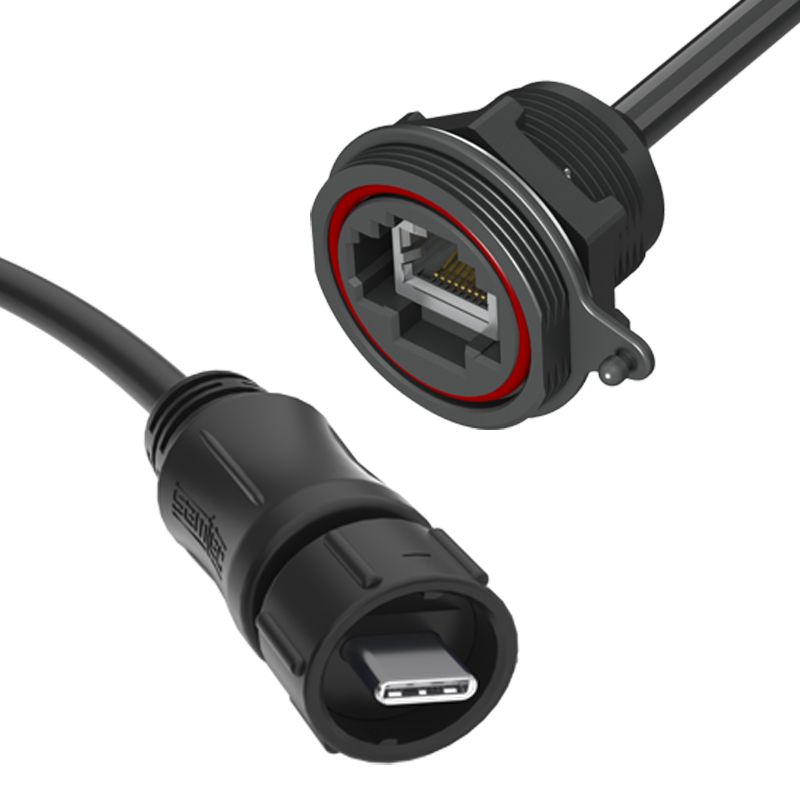

AccliMate™ 密封 I/O 系统符合 IP67/IP68 防尘和防水密封要求，是恶劣环境下高可靠性应用的理想选择。这些密封系统包括 12 mm、16 mm 或 22 mm 外壳尺寸的卡口圆型，以及用于提高面板密度的微型推拉系统。密封矩形可节省 25-45% 的面板面积，螺纹圆形可提供符合 CAT5e 标准的 USB A/B/C 型或以太网。

耐用型 I/O 系统电子手册

下载PDF文件

URSA® I/O

URSA® I/O features Hyper Claw™ hyperboloid-type contacts for extreme reliability and high mating cycles in ultra rugged applications with EMI protection.

特色

四个接触点，实现极其可靠的连接
Hyper Claw™ hyperboloid-type contact for extreme high mating cycles
开发中：坚固耐用的URSA® I/O外壳提供多种端子 - 超微型/推入式SMPM型、高性能AcceleRate®、电源和1至5个移动电源组合
额定电流：最大3.8 A
额定电压：最大200 VAC/282 VDC
微型1.00 mm间距双排设计节省空间
密度极高，一个1RU面板上的I/O总数高达1,450个（29根电缆，每根I/O总数为50个）
电缆到电缆和电缆到板解决方案
EMI屏蔽可限制信号衰减并优化性能

产品

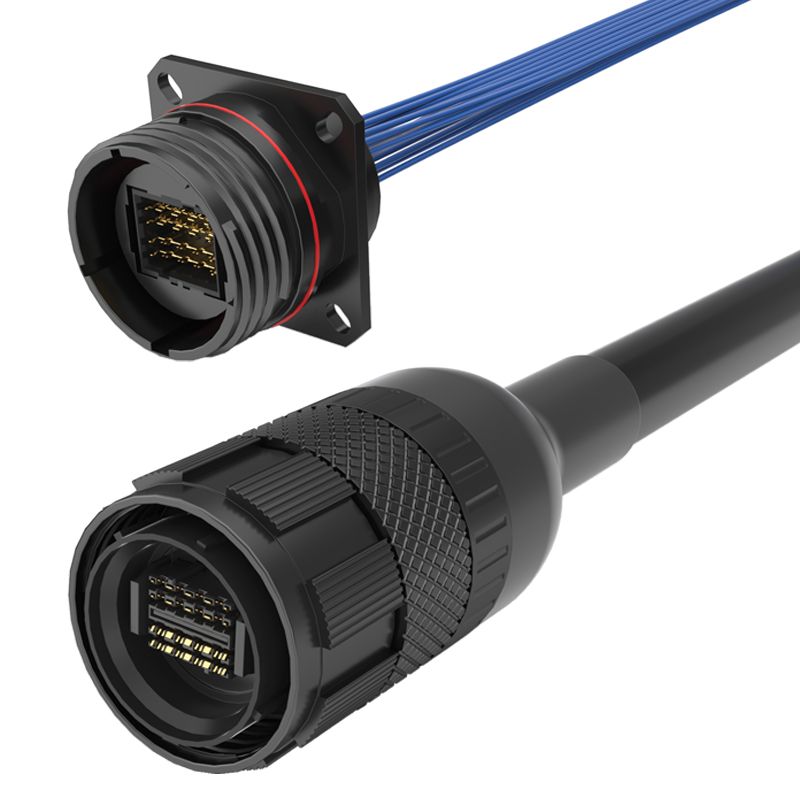

NovaRay® I/O面板安装电缆系统

NovaRay® I/O使用Flyover®电缆技术，可将高达4,096 Gbps PAM4的总数据从IC封装路由到面板等组件，并采用坚固耐用的38999外壳。

特色

市面最高总数据速率 - 4,096 Gbps PAM4
每通道128 Gbps PAM4
PCIe® 7.0兼容
16 & 32差分对配置；可容纳PCIe® x4或x8 plus边带
采用Flyover®电缆技术的电缆到电缆隔板或螺纹38999面板连接
耐用型38999外壳可抗盐雾48小时，提供IP67密封选项（NVA3E/NVA3P）
外部电缆：28或34 AWG超低偏斜双芯
内部电缆：34 AWG超低偏斜双芯或Thinax™
还提供单端ThinSE™同轴电缆选项
外部全EMI防护
为您的ASIC相邻Flyover®互连器提供多端2高速连接器选择

产品

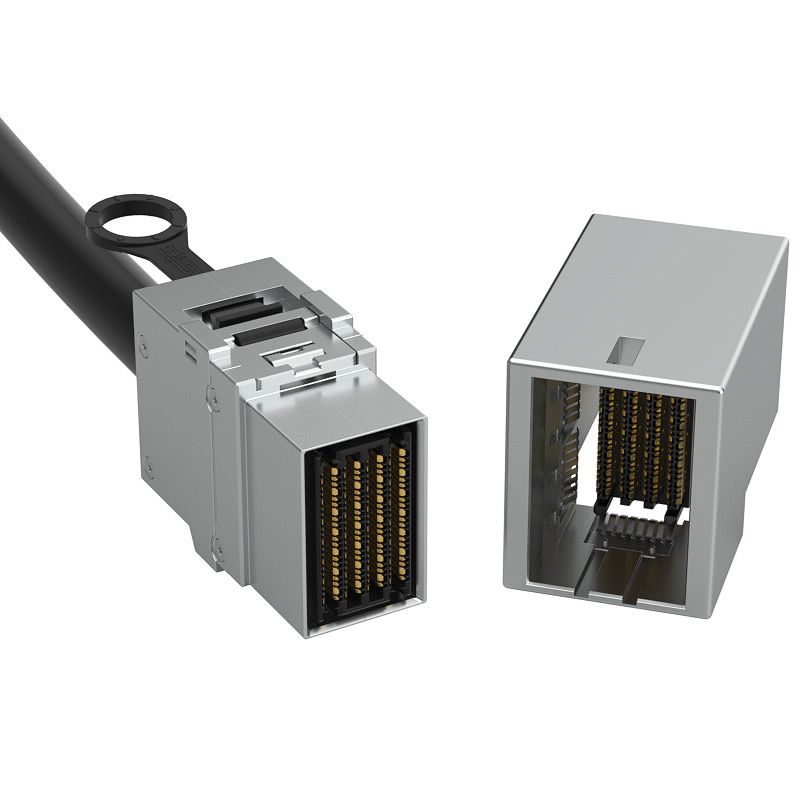

ExaMAX® I/O

全屏蔽、EMI保护I/O电缆系统采用成熟的ExaMAX®技术，具有两个可靠接触点，可在电缆到面板配置中实现64 Gbps PAM4 (32 Gbps NRZ) 性能。

特色

全屏蔽外部电缆和外壳，用于EMI保护
在2.00毫米列间距上实现64 Gbps PAM4 (32 Gbps NRZ) 电气性能
PCIe® 6.0/CXL® 3.2能力
32 or 48 pairs (4 and 6 pairs; 8 columns)
Single or double port cage designed for use with ExaMAX® right-angle board connector (EBTM-RA)
耐用型拉闩，用于对接/拆拔
30和34 AWG Eye Speed®超低偏斜双芯电缆
独立的信号晶片，采用交错差分对设计
每块信号晶片上均有单片压纹接地结构以减少串扰
路线图：电缆到电缆隔板连接，将性能提高至112 Gbps PAM4
