模拟损耗值为25 dB的IEEE 802.3参考设计通道
概述
随着FPGA在数据中心一统天下，系统级架构师需要整个高速串行通道数据通路方面的技术支持。Xilinx等FPGA供应商正在与Samtec这样的互连合作伙伴开展合作，在其FPGA评估、开发和特征描述套件中模拟下一代数据中心架构。
例如，Xilinx Virtex® UltraScaleTM FPGA VCU110开发套件包含ExaMAX®高速背板连接器系统。将这些解决方案结合在一起可以提供一个平台，展示FPGA在背板上的28 Gbps性能。
VCU110 ExaMAX®回路卡通过ExaMAX®对接连接器对将8个GTY MGT从Xilinx Virtex® UltraScaleTM FPGA进行路由并返回到FPGA。四个GTY回送通道很少产生或不会产生插入损耗。VCU110插入损耗与另外四个GTY回送通道上的工程损耗的总和满足IEEE 802.3bj的插入损耗要求。该组合解决方案支持在台式应用中评估和开发路由FPGA收发器。

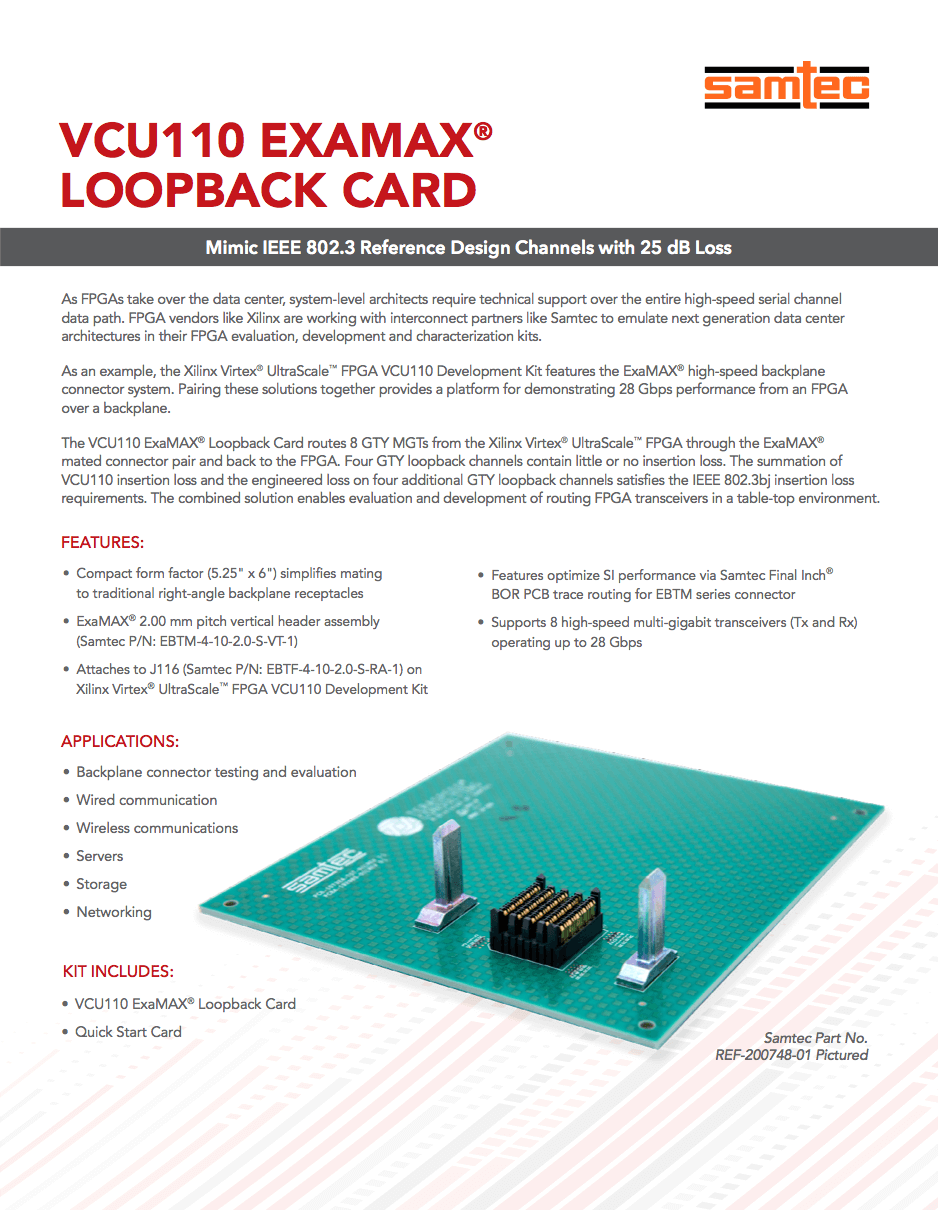

产品简介
特色
- 紧凑的外形（5.25" x 6"）简化了与传统直角背板插座的对接
- ExaMAX® 2.00 mm间距垂直插头组件（Samtec零件编号：EBTM-4-10-2.0-S-VT-1）
- 与Xilinx Virtex® UltraScaleTM FPGA VCU110开发套件上的J116（Samtec零件编号：EBTF-4-10-2.0-S-RA-1）连接
- 通过EBTM连接器的Samtec Final Inch® BOR PCB追踪路由优化了SI性能
- 支持8个高速数千兆位收发器（Tx和Rx），运行速率高达28 Gbps
应用
- 背板连接器测试和评估
- 有线通信
- 无线通信
- 服务器
- 存储
- 网络
