Samtec提供诸多板堆叠器解决方案，额定速率高达8 Gbps，并且与PCIe® 1.0、2.0和3.0、JTAG、LVDS等多种广泛的行业标准兼容。这些产品提供了经济高效的解决方案，可以在各种应用中运行高速信号。
凭借业内种类最多的板对板互连器，以及可解决几乎所有设计难题的最大设计灵活性，Samtec让您轻松找到合适的板堆叠解决方案。

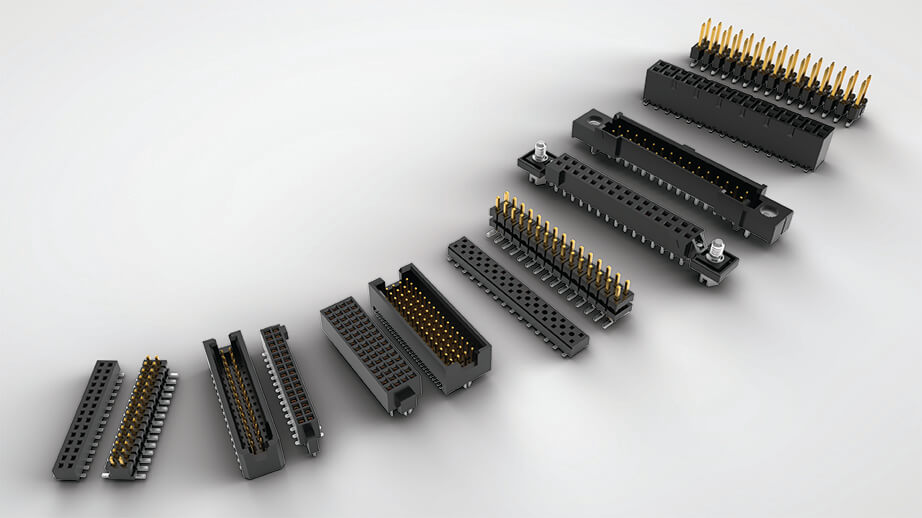

Samtec的SI Lite高性价比板堆叠连接器的额定速率高达8 Gbps，可在各种应用中运行高速信号。
系列概述
特色
高达8 Gbps的性能
兼容广泛的行业标准，包括PCIe® 1.0、2.0和3.0、JTAG、LVDS等
经济高效的解决方案
Tiger Eye™耐用型端子系统
灵活的板式堆叠器，可选择间距、端子数、堆叠高度、方向和端接
可提供修改定制解决方案，以满足某些规格
下载和资源
资料
产品
FTSH
高可靠性插头料带，.050"间距
特色
拥有多个接线柱高度的微插头
提供表面安装和通孔式尾部设计
高达8 Gbps的性能
SET合格产品：请访问samtec.com/SETl'j有关严苛环境测试的详细信息
达到或超过MIL-DTL-55302测试标准
终端隐蔽选项可选
低成本闪金镀层可选
垂直和水平排配置
Extended Life Product™ (E.L.P.™)
提供热插拔版本（HPT系列）
CLP
轻薄型双摩擦插座，.050"间距
特色
垂直和水平双排可用
轻薄型双摩擦Tiger Claw™端子
高达8 Gbps的性能
SET合格产品：请访问samtec.com/SETl'j有关严苛环境测试的详细信息
达到或超过MIL-DTL-55302测试标准
顶部或底部插入式
Extended Life Product™ (E.L.P.™)
SFM
1.27mm (.05 Inch) Pitch Board to Board / Wire to Board Receptacle Socket / Female Connectors, Single or Double Row, Right Angle or Vertical, Surface Mount (SMT) / Through Hole, Locking Clip / Screw Option, Tiger Eye™
特色
应用：顶针式，单排和双排多指铍铜端子系统，最多可达100颗端子
端子系统：Tiger Eye™
高达8 Gbps的性能
间距：.050"（1.27 mm）
组装方向：垂直、水平
针脚：通孔式、表面安装
达到或超过MIL-DTL-55302测试标准
额定电流：最大3.7 A
额定电压：最大250 VAC/354 VDC
特色：提供螺丝紧固和焊钉选项，可满足极高的耐用性要求
SET合格产品：请访问samtec.com/SETl'j有关严苛环境测试的详细信息
Extended Life Product™ (E.L.P.™)
TFM
1.27mm (.05 Inch) Pitch Board to Board / Wire to Board Shrouded Box Header Connectors, Single or Double Row, Right Angle or Vertical, Surface Mount (SMT) / Through Hole, Locking Clip / Screw Option, Tiger Eye™
特色
高达8 Gbps的性能
间距：.050"（1.27 mm）
端子系统：.018"（0.46 mm）直径接线柱
组装方向：垂直、直角、水平
针脚：通孔式、表面安装
应用：与高可靠性Tiger Eye™端子插座和电缆组件对接
额定电流：最大3.7 A
额定电压：最大250 VAC/354 VDC
带护罩壳体可实现盲插
多种堆叠高度
特色：提供螺丝紧固、焊接片和焊钉选项，可满足极高的耐用性要求
达到或超过MIL-DTL-55302测试标准
SET合格产品：请访问samtec.com/SETl'j有关严苛环境测试的详细信息
Extended Life Product™ (E.L.P.™)
SFC
1.27mm (.05 Inch) Pitch Board to Board / Wire to Board Receptacle Socket / Female Connectors, Low Cost, Double Row, Surface Mount (SMT) / Through Hole, Tiger Eye™
特色
采用低成本Tiger Eye™ LITE端子
高达8 Gbps的性能
提供表面安装和通孔式
直立式排针配置
额定电流：最大2.9 A
额定电压：最大275 VAC/388 VDC
提供卷带封装
TFC
1.27mm (.05 Inch) Pitch Board to Board / Wire to Board Shrouded Box Header Connectors, Low Cost, Double Row, Right Angle or Vertical, Surface Mount (SMT) / Through Hole, Locking Clip Option, Tiger Eye™
特色
高达8 Gbps的性能
间距：.050"（1.27 mm）
端子系统：.018"（0.46 mm）直径接线柱
多种堆叠高度
应用：与高可靠性Tiger Eye™端子插座和电缆组件对接
组装方向：垂直、直角
针脚：通孔式、表面安装
额定电流：最大2.9 A
额定电压：最大275 VAC/388 VDC
特色：成本更低的电镀选项
FOLC
.050" FOURRAY™四排Tiger Eye™插座料带
特色
应用：多达200个端子的顶针四排多接触指铍铜端子系统
端子系统：Tiger Eye™
高达8 Gbps的性能
组装方向：垂直
间距：.050"（1.27 mm）
特色：可选低插入力端子
针脚：通孔式、混合技术
MOLC
.050" FOURRAY™四排针脚料带
特色
应用：与耐用型Tiger Eye™端子插座对接
端子系统：.018"（0.46 mm）直径接线柱
高达8 Gbps的性能
组装方向：垂直
间距：.050"（1.27 mm）
特殊功能：锁紧卡箍选项可满足极高的耐用性要求
针脚：通孔式，表面安装，混合技术
S2M
2mm (.0787 Inch) Pitch Board to Board / Wire to Board Receptacle Socket / Female Connectors, Double Row, Vertical, Surface Mount (SMT) / Through Hole, Locking Clip / Screw Option, Tiger Eye™
特色
间距：2.00 mm（.0787"）
端子系统：Tiger Eye™
特殊功能：高可靠性多指铍铜端子系统
高达8 Gbps的性能
组装方向：垂直
针脚：通孔式、表面安装
Application: Polarized, double row system to 60 total pins
Single row option in development
额定电流：最大2.6 A
额定电压：最大350 VAC/495 VDC
达到或超过MIL-DTL-55302测试标准
SET合格产品：请访问samtec.com/SETl'j有关严苛环境测试的详细信息
T2M
2mm (.0787 Inch) Pitch Board to Board / Wire to Board Shrouded Box Header Connectors, Double Row, Vertical or Right Angle, Surface Mount (SMT) / Through Hole, Screw Option, Tiger Eye™
特色
间距：2.00 mm（.0787"）
端子系统：0.50 mm (.020") 方形接线柱
高达8 Gbps的性能
SET合格产品：请访问samtec.com/SETl'j有关严苛环境测试的详细信息
达到或超过MIL-DTL-55302测试标准
组装方向：垂直、直角
针脚：通孔式、表面安装
Single row option in development for mating with S2SS/S2SST
额定电流：最大2.6 A
额定电压：最大350 VAC/495 VDC
应用：与耐用型Tiger Eye™端子插座对接
特殊功能：螺丝紧固和焊接片功能，可满足极高的耐用性要求
SFMC
.050" Tiger Eye™高可靠性灵活端子数插座料带
特色
高达8 Gbps的性能
间距：.050"（1.27 mm）
端子系统：Tiger Eye™
组装方向：垂直
针脚：通孔式、表面安装
应用：顶针双排多接触指磷铜端子系统，100个端子
特色：成本更低的电镀选项
额定电流：最大2.9 A
额定电压：最大219 VAC/310 VDC
TSM
.100" 表面安装端子料带
特色
应用：选择标准接线柱高度可匹配任何Samtec插座，提供相应解决方案
高达8 Gbps的性能
SET合格产品：请访问samtec.com/SETl'j有关严苛环境测试的详细信息
达到或超过MIL-DTL-55302测试标准
间距：.100"（2.54 mm）
端子系统：.025" (0.635 mm）方形接线柱
组装方向：垂直、水平
针脚：表面安装，混合技术
特色：专为表面安装应用设计，多种选择便于加工
SSM
表面安装PCB插座料带，100"间距
特色
间距：.100"（2.54 mm）
高达8 Gbps的性能
SET合格产品：请访问samtec.com/SETl'j有关严苛环境测试的详细信息
达到或超过MIL-DTL-55302测试标准
端子系统：Tiger Claw™
组装方向：垂直、水平
针脚：表面安装
应用：单排和双排，多达80个端子
SSW
Tiger Buy™插座料带配PCB尾端，100"间距
特色
间距：.100"（2.54 mm）
应用：单排、双排和三排配置，针脚可达150个
高达8 Gbps的性能
端子系统：Tiger Buy™
组装方向：垂直、直角
针脚：通孔式、表面安装
特色：标准和低插入力端子，搭配标准焊尾
MMS
传统插座料带，2.00 mm（.0787"）间距
特色
应用：单排和双排可达80个端子
端子系统：Tiger Claw™
组装方向：垂直、水平
间距：2.00 mm（.0787"）
针脚：通孔式、表面安装
高达8 Gbps的性能
TW-SM
弹性表面安装板堆叠插头，2.00mm间距
特色
特色：FleXYZ™在三个轴上均拥有灵活的设计，最多可达六排，引脚可达300个
应用：加高板堆叠高度
间距：2.00 mm（.0787"）
高达8 Gbps的性能
端子系统：.020" (0.50 mm）方形接线柱
组装方向：垂直
针脚：表面安装
TW-TH
弹性板堆叠插头，2.00mm间距
特色
高达8 Gbps的性能
针脚：通孔式
端子系统：.020" (0.50 mm）方形接线柱
组装方向：垂直
特色：FleXYZ™在三个轴上均拥有灵活的设计，最多可达六排，引脚可达300个
应用：加高板堆叠高度
间距：2.00 mm（.0787"）
