用于NovaRay® I/O 112 Gbps PAM4面板安装电缆系统或NovaRay® I/O耐用型38999面板安装电缆系统特征描述的SI测试平台。
概述
随着数据速率的增加，PCB上的走线长度正在减少。Samtec的高速Flyover®电缆组件简化了PCB设计，限制了高数据速率应用中的信号衰减。NovaRay® I/O SI评估套件为系统设计人员和SI工程师提供了一个易于使用的解决方案，用于测试NovaRay® I/O 112 Gbps PAM4面板安装电缆系统或NovaRay® I/O耐用型38999面板安装电缆系统。

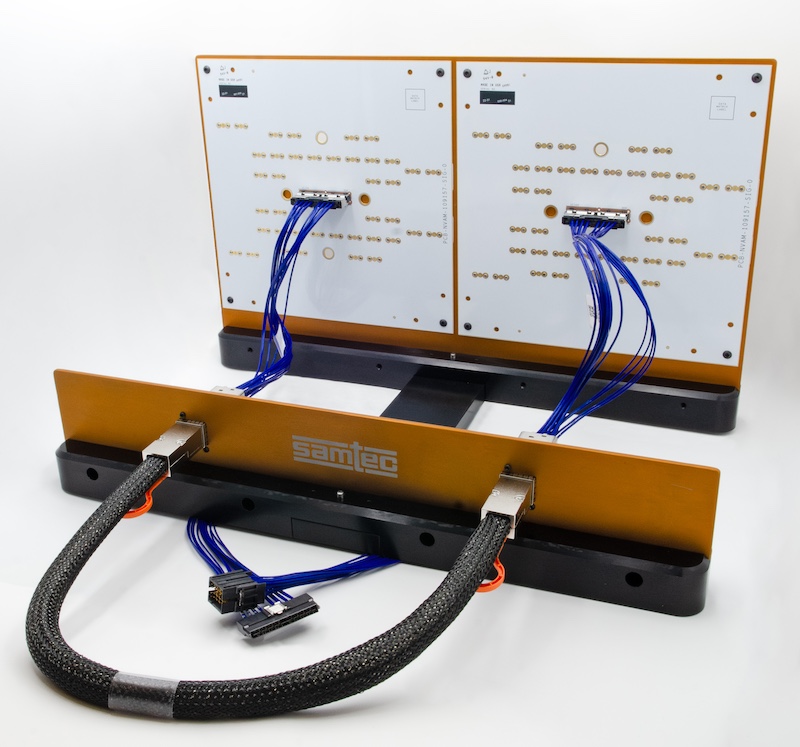

NovaRay® I/O Flyover® SI评估套件（REF-224735-X.XX-XX）通过高精度射频连接器，用于NVAC系列的0.80 mm NovaRay®极高密度和极致性能针脚，以及0.80 mm NovaRay®极高密度和极致性能插座电缆组件路由16个高速差分对，最后通过前面板路由NovaRay® I/O极致性能电缆组件。
NovaRay® I/O Flyover®耐用型38999 SI评估套件 (REF-232667-X.XX-XX) 通过高精度射频连接器，用于NVAC系列的0.80 mm NovaRay®极高密度和极致性能针脚，以及NovaRay® I/O耐用型38999面板安装电缆组件路由16个高速差分对，最后通过前面板路由NovaRay® I/O耐用型38999 I/O电缆组件。
NovaRay® I/O Flyover® SI评估套件提供具有强大机械设计的高质量系统。请联系Samtec技术专家： [email protected] 联系Samtec的技术专家。
特色
- 两个PCB系统和无源前面板，外形紧凑
- 每个PCB包含一个NVAM-CT系列 (NVAM-DP-04-2-02.0-S-2-CT) 0.80 mm适用于NVAC系列的NovaRay®极高密度和极致性能针脚
- 将高速差分对（16个）从NVAM-C系列连接器路由至高精度射频连接器
- 支持多种高精度射频连接器选项（1.85 mm/2.40 mm/2.92 mm）
- 通过Samtec FinalInch® BOR PCB追踪路由优化的‘SI性能
- REF-224735-X.XX-XX
- PCB通过0.80 mm NovaRay®极高密度和极致性能插座电缆组件 (NVAC-DP-3-04-2-XX.X-01-1-L) 连接到前面板。
- 套件附带两种NVAC系列标准电缆长度 (10", 20")
- 通过NovaRay® I/O极致性能电缆组件 (NVACE-DP-1-4-X.X-A-1-2) 进行前面板连接。
- 套件支持三种NVACE系列标准电缆长度（0.5 m、1.0 m、2.0 m）
- REF-232667-X.XX-XX
- PCB通过两个10" NovaRay® I/O耐用型38999面板安装电缆组件 (NVA3P-DP-1-19-10.0-B-1-2-Z-S) 连接到前面板
- 通过一个0.5m NovaRay® I/O耐用型38999 I/O电缆组件 (NVA3E-DP-1-19-0.5-A-1-2-Z-S) 进行前面板连接
- 通过直接连接到TDR/TDT来启用时域测量
- 通过直接连接到VNA来启用频域测量
应用
- AI/ML系统架构
- 服务器
- 存储
- 网络
- 测试和测量
- 有线通信
- 无线通信
订购信息
Please see drawing REF-230038-X.XX-XX and REF-231683-X.XX-XX for more detail.
联系方式 [email protected] （其他订购信息）
