用于评估SEARAY™高密度开放式端子阵列的SI测试平台
概述
Samtec的SEARAY™系列为高速、高密度开放式端子阵列，该系列提供业界最大的产品组合。SEARAY™ SI评估套件为系统设计师和SI工程师提供了一个易于使用的解决方案，用于测试夹层、共面和直角配置中的一些SEARAY™连接器。
SEARAY™ SI评估套件 (REF-219213-X.XX-01) 采用稳健的机械设计，提供了一个由四块PCB板组成的高品质系统。如需了解更多信息，请通过 [email protected] 联系Samtec的技术专家。

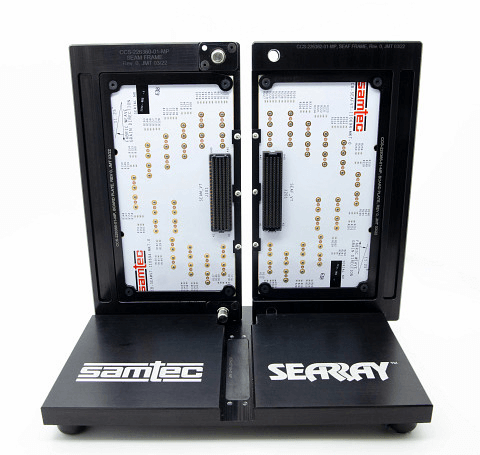

夹层配置

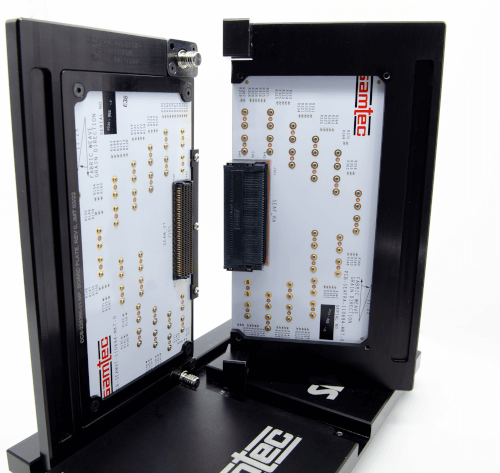

直角配置

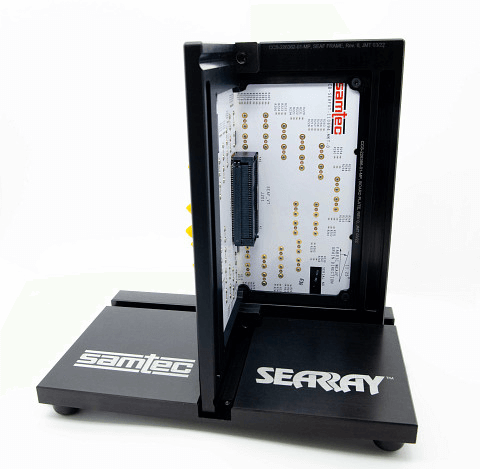

直角配置

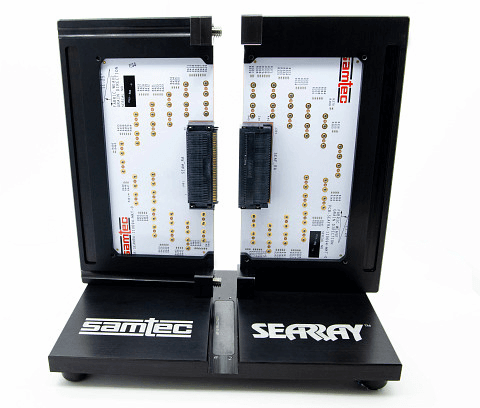

共面配置
特色
- 外形紧凑的四个PCB系统
- 第一块PCB包含SEAM系列连接器 (SEAM-40-02.0-L-10-A-K-TR)
- 第二块PCB包含SEAM-RA系列连接器 (SEAM-40-01-L-10-2-RA-K-TR)
- 第三块PCB包含SEAF系列连接器 (SEAF-40-05.0-L-10-2-A-K -TR)
- 第四块PCB包含SEAF-RA系列连接器 (SEAF-40-01-L-10-2-RA-K-TR)
- 将高速差分对（共11个）和单端信号（共2个）从SEARAY™连接器路由至高精度射频连接器
- 支持多种高精度射频连接器选项
- 通过Samtec FinalInch® BOR PCB追踪路由优化的‘SI性能
- 通过直接连接到TDR/TDT来启用时域测量
- 通过直接连接到VNA来启用频域测量
应用
- FPGA/SoC评估和开发板
- 嵌入式计算板
- VITA™ 57.1 FMC™和VITA™ 57.4 FMC+™模块
- 网络
- 有线通信
- 无线通信
