XMC™，VITA™ 42标准产品

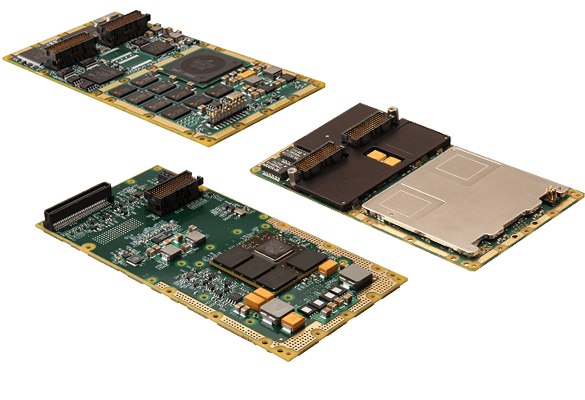

概述

VITA™ 42 XMC™是一种广泛部署的夹层标准，用于实现交换式架构的高可靠性计算机。该标准将PCI夹层卡（PMC）与串行结构技术结合在了经过验证的夹层外形尺寸上。

VITA™于2017年更新了其基本规范，推荐使用焊球连接器。原装零件采用的是焊盘粘贴附件，而推荐零件则采用现代焊球技术。下面列出了推荐Sam Array®连接器，以及可选的JSOM牛角架高，用于帮助XMC™卡拆拔。

VITA™ 42 XMC™规范了10mm和12mm堆叠高度配备焊球的Sam Array®连接器。焊料选项包括无铅和锡铅合金。

Samtec PN	插座（载体面）			针脚（夹层侧）	焊接球类型	选项				设计支持
Samtec PN	10 mm对接	12 mm对接	LIF端子	标准高度	焊接球类型	卡普顿垫（-K）	定位销 (-A)	带式和卷盘（-TR）	电镀： H=30µ"金或E=50µ"金	打印版资料	PADS
ASP-103612-01	X				锡铅	X		X	H	打印PDF	PADS文件
ASP-103612-02	X				无铅	X		X	H	打印PDF	PADS文件
ASP-103612-03	X				锡铅				H	打印PDF	PADS文件
ASP-103612-04	X		X		无铅	X		X	H	打印PDF	PADS文件
ASP-103612-05	X		X		锡铅	X		X	H	打印PDF	PADS文件
ASP-103614-01				X	锡铅	X		X	H	打印PDF	PADS文件
ASP-103614-04				X	无铅	X		X	H	打印PDF	PADS文件
ASP-189983-01 *		X	X		锡铅	X		X	H	打印PDF	PADS文件
ASP-189983-02 *		X	X		无铅	X		X	H	打印PDF	PADS文件

* New Customers: please contact [email protected] 寻求帮助

这些高速、高密度阵列电缆组件具有微型同轴/双芯电缆和高可靠性Tiger Eye™端子。

Samtec PN	端对端电缆长度	描述	End 1 XMC™电缆连接器	End 2 XMC™电缆连接器	安装在电缆上的连接器
HDR-209511-01 HDR-209511-02	300 mm 550 mm	高数据速率电缆，（XMC）母针到（XMC）公针	ASP-103612-01	ASP-103614-01	同侧

Samtec PN

端对端电缆长度

描述

End 1 XMC™电缆连接器

End 2 XMC™电缆连接器

安装在电缆上的连接器

300 mm

550 mm

高数据速率电缆，（XMC）母针到（XMC）公针

同侧

某些快速夹层卡可能无法与主板对接。为了辅助分离，Samtec 开发了JSOM （微型插孔螺柱）。崩溃时可作为传统柱使用。利用艾伦内六角扳手拧开螺丝，扩大插孔螺丝，将PCB稳定均等分开，直到将夹层从主板分开。JSOM柱系列包括M2.5和M3，提供 #4-40硬件，堆叠高度为10mm和12mm。

Samtec PN	螺丝固定剂	M2.5螺纹*		M3螺纹		#4-40螺纹		设计支持
Samtec PN	螺丝固定剂	8.5 mm	10 mm	8.5 mm	10 mm	8.5 mm	10 mm	打印版资料	3D
ASP-198471-02	是的	X						打印PDF	STEP
ASP-198471-03	是的		X					打印PDF	STEP
ASP-199169-02	是的			X				打印PDF	STEP
ASP-199169-03	是的				X			打印PDF	STEP
ASP-199167-02	是的					X		打印PDF	STEP
ASP-199167-03	是的						X	打印PDF	STEP
ASP-198471-05	不支持	X						打印PDF	STEP
ASP-198471-06	不支持		X					打印PDF	STEP
ASP-199169-05	不支持			X				打印PDF	STEP
ASP-199169-06	不支持				X			打印PDF	STEP
ASP-199167-05	不支持					X		打印PDF	STEP
ASP-199167-06	不支持						X	打印PDF	STEP

* - 符合VITA™夹层架高规范

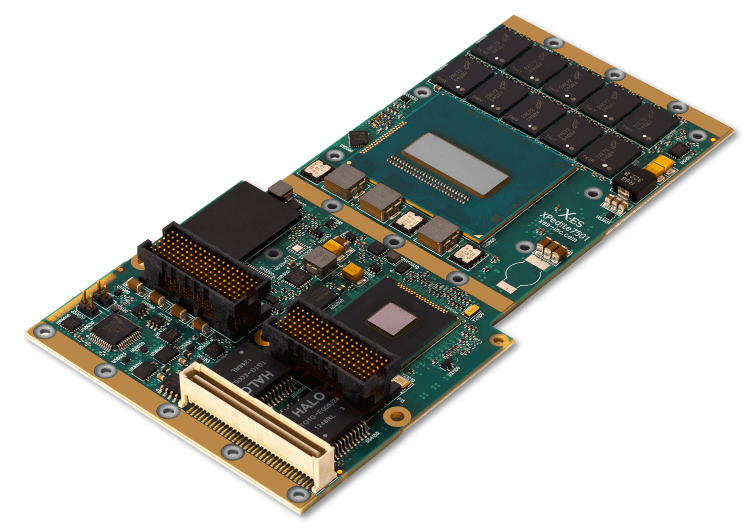

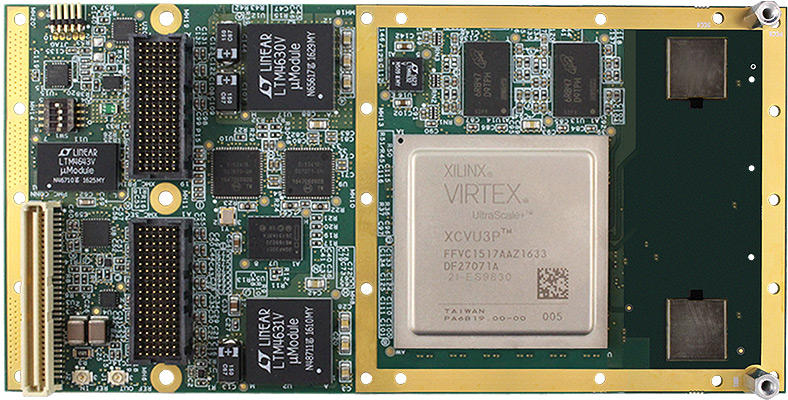

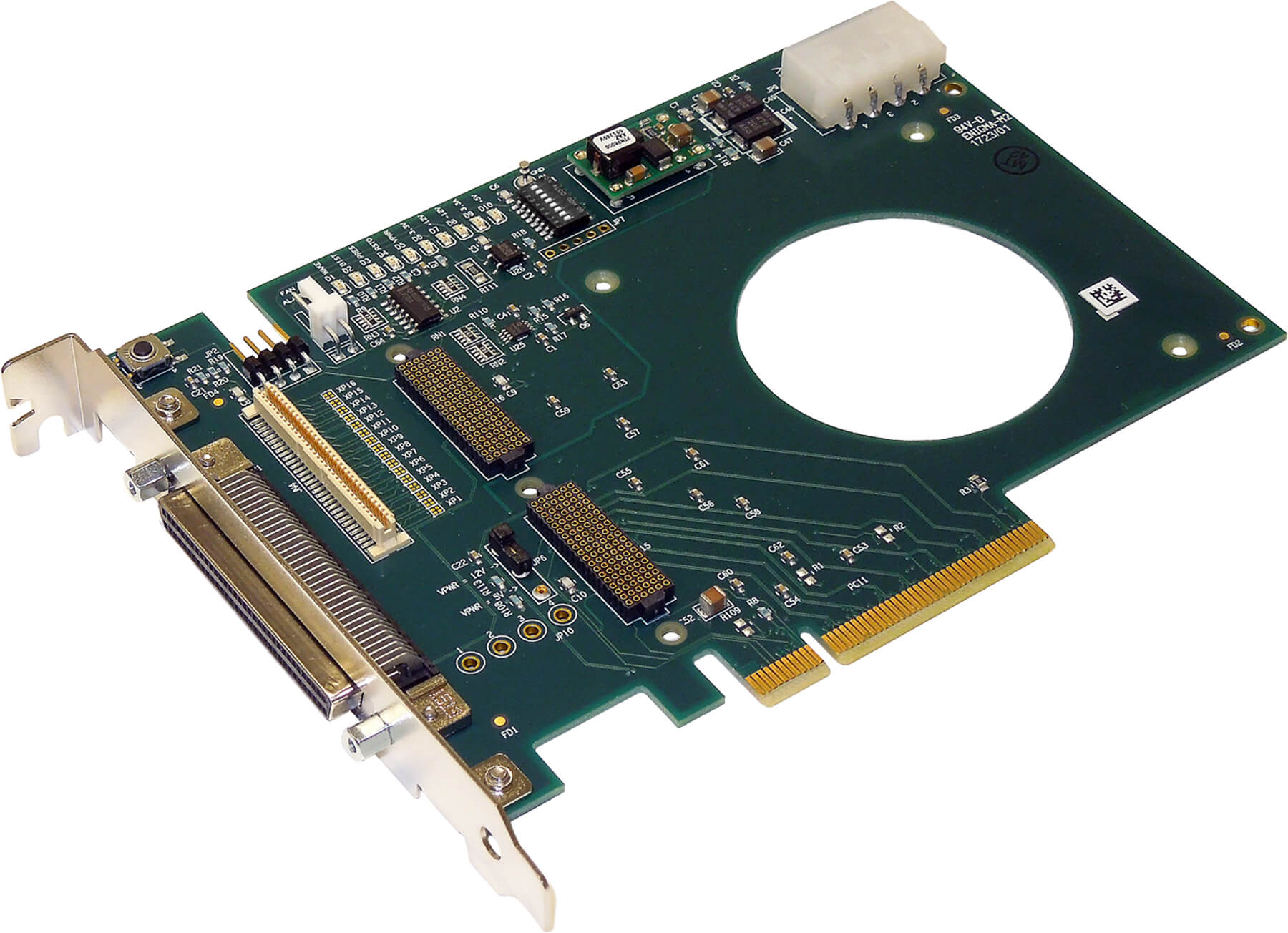

此标准为市场双向提供更佳嵌入式系统设置。快速夹层卡致力于灵活性设计，支持设计者添加模块呈现更好的性能表现、添加更多功能以及升级现有系统。基于该模块化设计，其适合用于不同速率下的各种技术，扩展夹层/载体卡的资源性。其主要特性包括：

有关VITA™ 42 XMC™标准的问题和其他信息，请通过以下方式联系我们：
