底部入口 端子和插座

间距为.100"、2mm、.050" x .100"、.050" x .050"和1mm的底部插入式针脚和插座

弹性堆叠电子手册

弹性堆叠手册

下载PDF文件

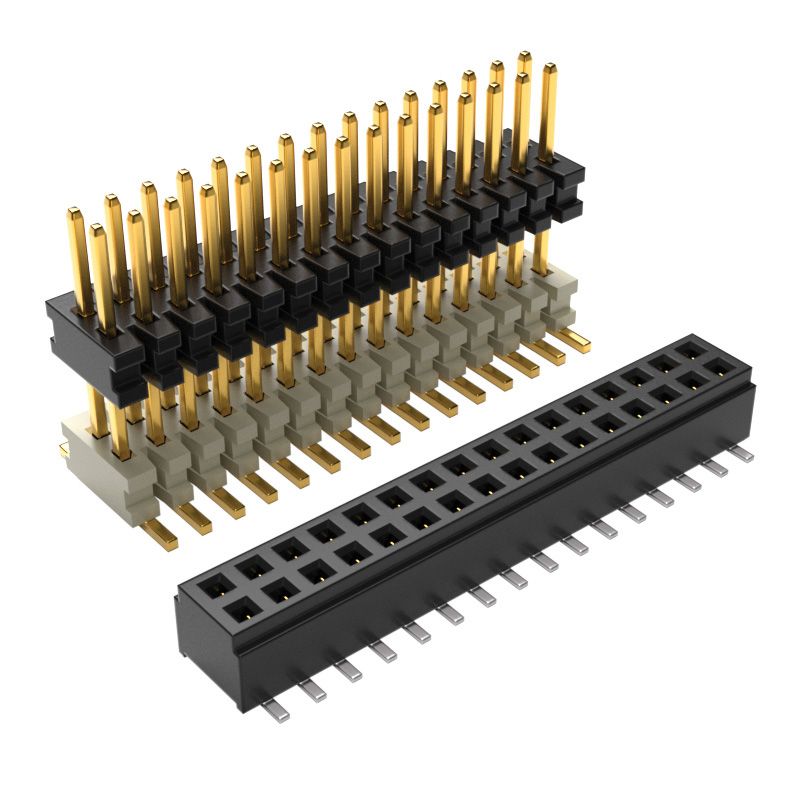

1.00 mm（.0394"）间距系统

1 mm间距方形接线柱针脚和插座 (.0394")，弹性堆叠，并提供各种端子系统、针位数选择和轻薄型样式。

特色

  • 各种板堆叠形式和选项

  • 可满足耐用性要求

  • 多达100个I/O口

  • 灵活堆叠高度特色

  • 提供符合E.L.P.™（Extended Life Product™）标准的产品

产品
1.00 mm（.0394"）间距系统

.050" x .050"微间距系统

采用各种电路板堆叠高度、组装方向和接触形式的.050"（1.27mm）x .050"（1.27mm）间距板对板针脚和插座料带。

特色

  • 系列高达10,000次循环

  • 多种电路板堆叠高度

  • 各种对接方向

  • 耐用型选项

  • 多种接触形式

  • 堆叠高度.235"（5.91 mm） - .754"（19.15 mm）

  • 可提供多达100个端子

产品
.050" x .050"微间距系统

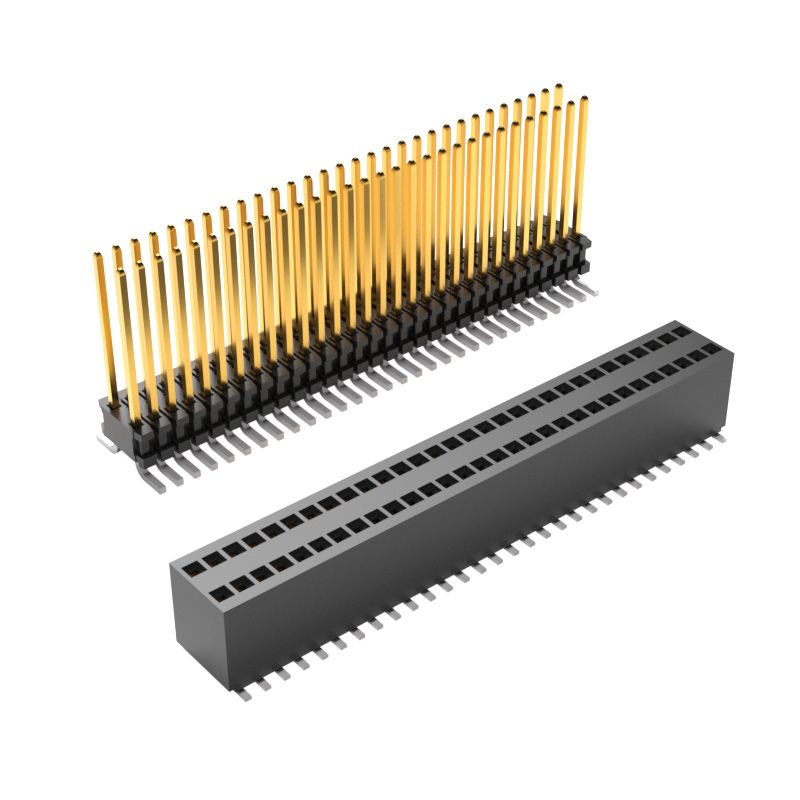

.050" x .100"间距系统

微间距.050" x .100"间距针脚和插座，高密度端子和插座系统，可选择堆叠高度。

特色

  • 标准和高温设计

  • 轻薄型和超高板堆叠

  • 提供顶针、定位针、和锁扣选项

  • 提供弹性围带

产品
.050" x .100"间距系统

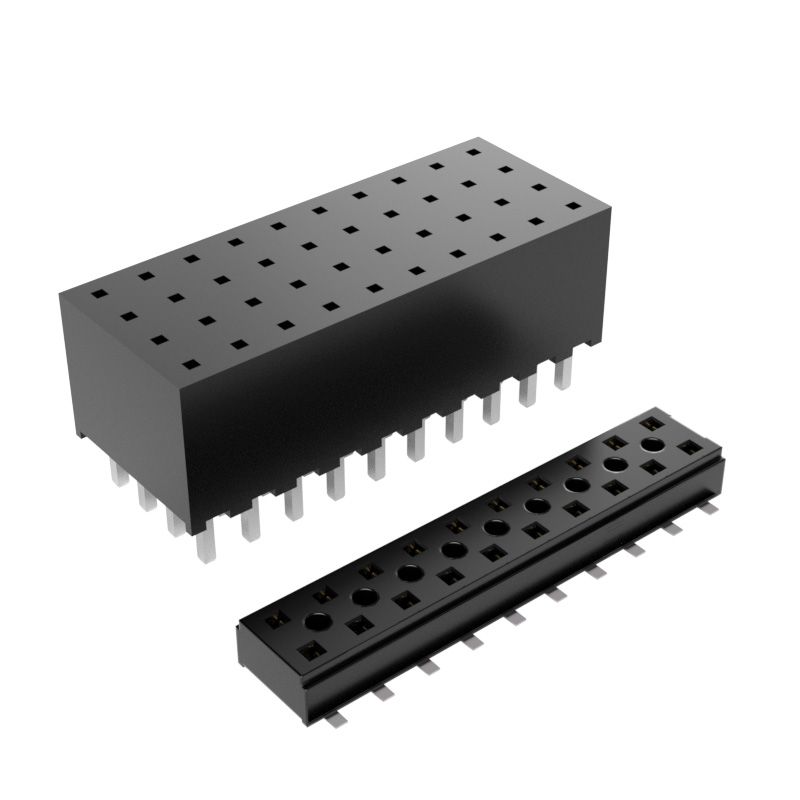

2.00 mm（.0787"）间距插座料带

耐用型2 mm插座，2.00 mm (.0787") 间距插座料带，拥有三个轴向上的设计灵活性。

特色

  • 有四种端子系统可供选择

  • 垂直和直角/水平

  • 通孔式、表面安装和压接

  • 标准、轻薄型和加高型

  • 一至六排

  • 自嵌套PC/104-Plus™插座

  • 直通式和底部插入式端子

产品
2.00 mm（.0787"）间距插座料带

2.00 mm （.0787"）间距针脚料带

2 mm针脚，(.0787") 间距针脚料带，拥有0.50 mm (.020") 方形接线柱和三个轴向上的设计灵活性。

特色

  • 弹性针脚料带和板式堆叠器

  • 轻薄型、超高型、垂直、直角

  • 通孔式、表面安装、压接

  • 修改接线柱或堆叠器高度以作为标准

  • 一至六排

  • FleXYZ™技术实现了三个轴向上的设计灵活性

  • 自动对接插座/针脚料带

产品
2.00 mm （.0787"）间距针脚料带

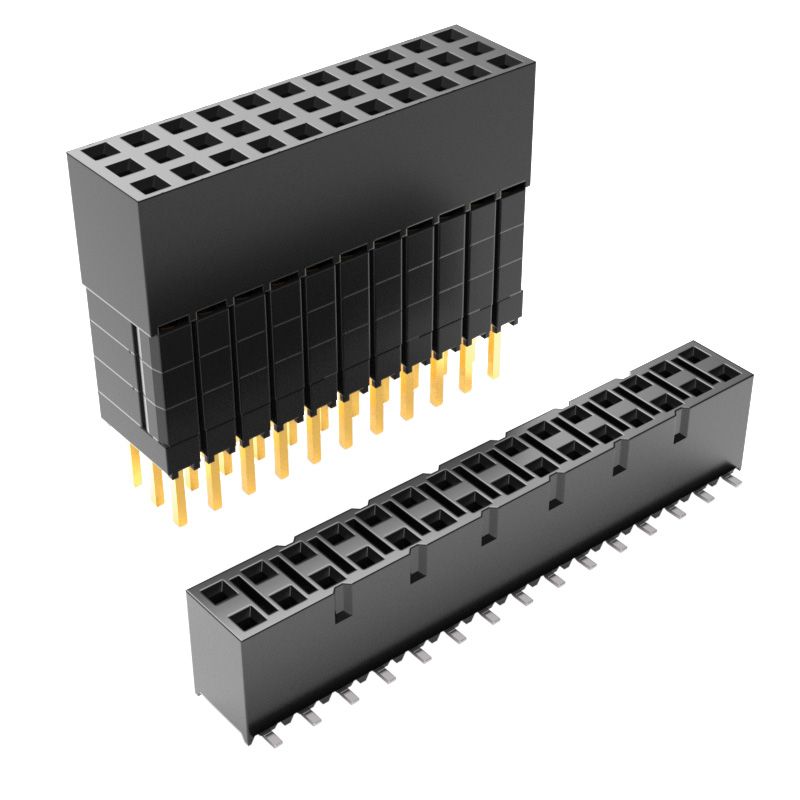

.100"（2.54mm）间距插座料带

.100"间距插座料带，2.54 mm方形接线柱插座料带，在端子和设计方面具有灵活性。

特色

  • 有三种端子系统可供选择

  • 垂直和直角/水平

  • 通孔式、表面安装和压接终端

  • 标准、轻薄型和加高设计

  • 在特定系列上采用单排、双排和三排设计

  • 底部安装或直通式

  • 可提供拥有E.L.P.™认证的系统

产品
.100"（2.54mm）间距插座料带

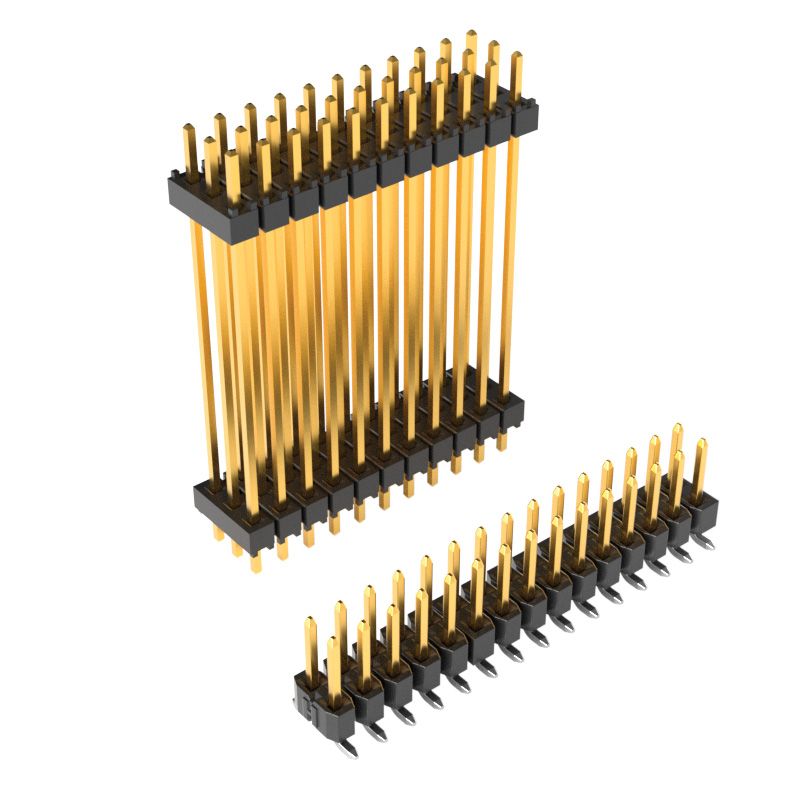

.100" (2.54 mm）间距针脚料带

.100"间距插座料带，2.54 mm方形接线柱针脚料带，在端子和设计方面具有灵活性。

特色

  • 弹性针脚料带和板式堆叠器

  • 遮蔽式、超高型和轻薄型

  • 通孔式、表面安装、混合技术和压接

  • 修改接线柱或堆叠器高度以作为标准

  • 垂直、正交和共面对接

  • 多种多样的标准选项和特色，包括顶针、锁扣、定位销等

产品
.100" (2.54 mm）间距针脚料带

E.L.P.™高对接循环连接器

这些高对接循环连接器依照严格的标准进行了测试，以评估端子在模拟的贮藏和现场条件下的耐受性。

特色

  • 通过了10年混合流动气体腐蚀测试（MFG）

  • 高对接次数（250至2,500次）

  • 提供多种多样的高可靠性耐用型端子系统

  • 提供多种多样的连接器类型和间距

产品
