PC/104™是一项由IEEE起草规范的“基本规范”，称为P996.1紧凑型嵌入式PC模块标准。 PC/104™标准在现有PC总线上进行扩展，支持嵌入式PC技术公司在有限空间应用内，建立标准化系统架构，支持更多、更广的供应商。
有两种方法使用PC/104™模块：作为独立模块堆叠和作为类似组件应用。独立模块堆叠可自行搭构，独立占用空间.600英寸，而PC/104™连接器也可作为高度集成组件。标准规范了104个端子：64个用于P1，40个用于P2。
概述
连接器
PC/104™ - ESQ
基座PC/104™标准定义了可用于自堆叠总线的紧凑外形，这消除了背板和卡外壳占用的成本和体积。

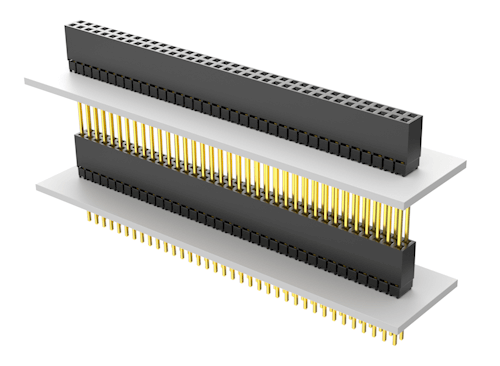

Samtec的ESQ产品遵循PC/104™标准。ESQ产品提供多种针位、排数和堆叠高度（同时提供低插入力端子）。
PC/104指定连接器 (ESQ)
| Samtec PN | 间距 | 端子 | 排数 | 端子/排 | 引线方式 | 打印版资料 | 3D | PADS |
|---|---|---|---|---|---|---|---|---|
| ESQ-132-14-G-D | 2.54 mm | 64 | 2 | 32 | Tiger Buy™ 联系方式 |
打印PDF |
IGES PARASOLID STEP |
PADS文件 |
| ESQ-132-12-G-D | 2.54 mm | 64 | 2 | 32 | Tiger Buy™ 联系方式 |
打印PDF |
IGES PARASOLID STEP |
PADS文件 |
| ESQ-120-14-G-D | 2.54 mm | 40 | 2 | 20 | Tiger Buy™ 联系方式 |
打印PDF |
IGES PARASOLID STEP |
PADS文件 |
Samtec也提供精密机械柱，减少可堆叠嵌入式应用的堆叠公差的影响。
- 加高：SO-1524-03-01-02-L（15.24 mm板堆叠高度）
