URSA® I/O超耐用型电源电缆系统

URSA® I/O features Hyper Claw™ hyperboloid-type contacts for extreme reliability and high mating cycles in ultra rugged applications with EMI protection.

系列概述

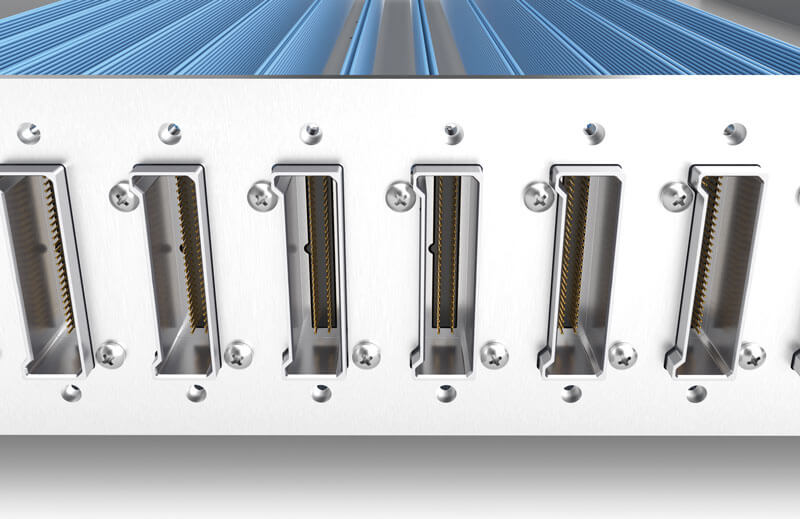

Samtec的URSA® I/O电缆到电缆和电缆到板解决方案提供四个接触点，在小型应用中提供可靠连接，可在面板上实现极端密度。EMI屏蔽功能专为超耐用型应用设计，有助于限制信号衰减，优化性能。

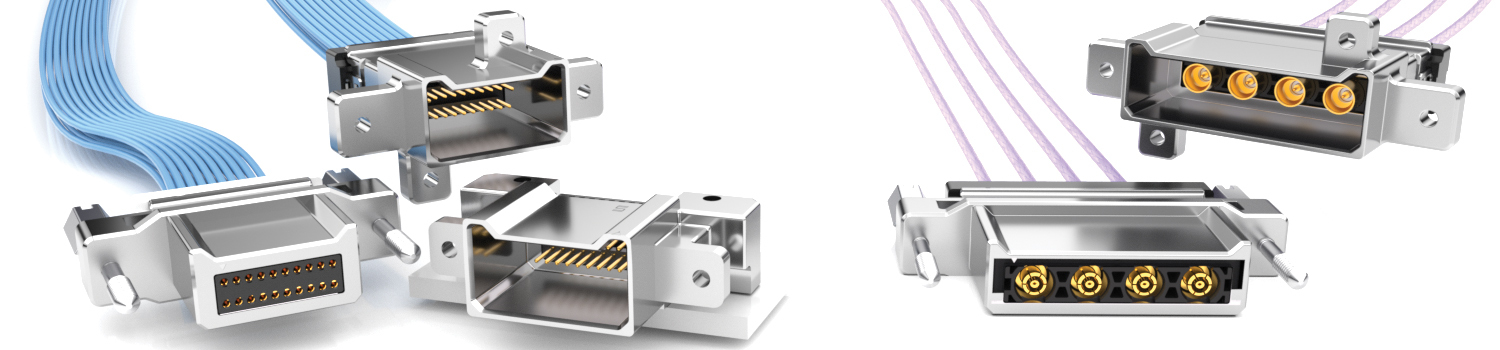

URSA IO概览

特色

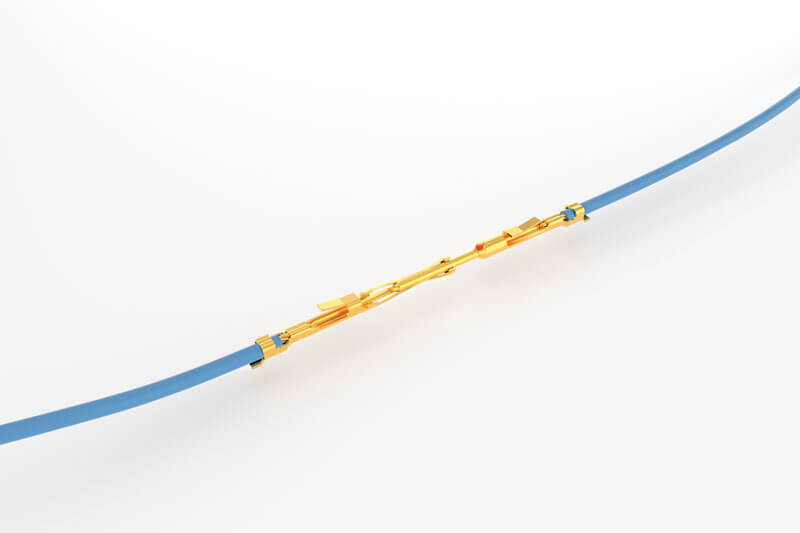

可靠性高

  • 四个接端子，实现可靠连接
  • Hyper Claw™ hyperboloid-type contact for extreme high mating cycles
  • 额定电流：最大3.8 A
  • 额定电压：最大200 VAC/282 VDC
Hyper Claw logo
可靠性高

下载和资源

资料

超耐用型手册

超耐用型手册

下载PDF文件
耐用型/电源互连方案指南

耐用型/电源互连方案指南

下载PDF文件

产品

B1SM

开发中 - URSA® I/O超耐用型面板安装插孔电缆组件，带SMPM端子
特色

  • 具备URSA® I/O的超强耐用性，并集成了高达40 GHz的精密射频

  • 超微型推入式SMPM型端子

  • 50欧姆、.047"射频毫米波电缆（RF047-A）

  • EMI屏蔽可限制信号衰减并优化性能

  • 2、4或6针位

  • RF047-A end 2 options: 1.00 mm, 1.35 mm, 1.85 mm, 2.40 mm, 2.92 mm, SMA, SMP, SMPM and Threaded SMPM (SMPMT). Ganged SMPM (Magnum RF®) and U.FL/MHF® 1. Visit the next page to build your solution.

  • 电缆到电缆解决方案

  • 固定板螺钉

  • 应力消除件

URSA® I/O超耐用型面板安装插孔电缆组件，带SMPM端子
下载3D模型 配置并加入购物车配置免费样品技术参数

P1SM

开发中 - URSA® I/O超耐用型面板安装插头电缆组件，带SMPM端子
特色

  • 具备URSA® I/O的超强耐用性，并集成了高达40 GHz的精密射频

  • 超微型推入式SMPM型端子

  • 50欧姆、.047"射频毫米波电缆（RF047-A）

  • EMI屏蔽可限制信号衰减并优化性能

  • 2、4或6针位

  • RF047-A end 2 options: 1.00 mm, 1.35 mm, 1.85 mm, 2.40 mm, 2.92 mm, SMA, SMP, SMPM and Threaded SMPM (SMPMT). Ganged SMPM (Magnum RF®) and U.FL/MHF® 1. Visit the next page to build your solution.

  • 电缆到电缆解决方案

  • 应力消除件

耐用型面板电缆连接器
下载3D模型 配置并加入购物车配置免费样品技术参数

B1SD

开发中 - URSA® I/O超耐用型插座电缆组件
特色

  • 28或30AWG PVC电线，提供颜色编码选择

  • 四个接触点，实现极其可靠的连接

  • Hyper Claw™ hyperboloid-type contact for extreme high mating cycles

  • 微型1.00 mm (.0394")间距

  • 双排设计，每排至多40个针位

B1SD-产品图片
技术参数

P1PD

开发中 - URSA® I/O超耐用型面板安装针脚电缆组件
特色

  • 28或30AWG PVC电线，提供颜色编码选择

  • 终端2种选项

  • 四个接触点，实现极其可靠的连接

  • Hyper Claw™ hyperboloid-type contact for extreme high mating cycles

  • 微型1.00 mm (.0394")间距

  • 双排设计，每排至多40个针位

P1PD-产品图片
技术参数

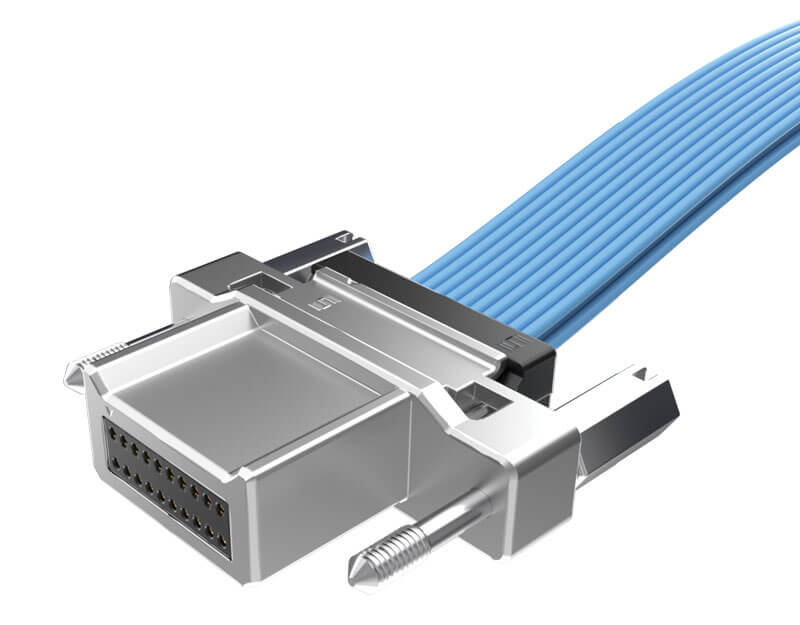

B1SDT

URSA® I/O超耐用型插座电缆组件，Teflon™含氟聚合物电线
特色

  • 四个接触点，实现极其可靠的连接

  • Hyper Claw™ hyperboloid-type contact for extreme high mating cycles

  • 微型1.00 mm (.0394")间距

  • 双排设计，每排至多40个针位

  • 28或30 AWG Teflon™含氟聚合物电线

  • Teflon™为The Chemours Company FC, LLC商标，由Samtec授权使用。

B1SDT-产品图片
技术参数

P1PDT

URSA® I/O超耐用型面板安装针脚电缆组件，Teflon™含氟聚合物电线
特色

  • 四个接触点，实现极其可靠的连接

  • Hyper Claw™ hyperboloid-type contact for extreme high mating cycles

  • 微型1.00 mm (.0394")间距

  • 双排设计，每排至多40个针位

  • 28或30 AWG Teflon™含氟聚合物电线

  • 终端2种选项

  • Teflon™为The Chemours Company FC, LLC商标，由Samtec授权使用。

P1PDT-产品图片
技术参数

P1M

URSA® I/O超耐用型电路板安装I/O连接器
特色

  • 提供热插拔选项

  • 通孔式或表面安装

  • 双排设计，每排至多40个针位

  • 微型1.00 mm (.0394")间距

  • Hyper Claw™ hyperboloid-type contact for extreme high mating cycles

  • 四个接触点，实现极其可靠的连接

P1M-产品图片
技术参数

IBT1

URSA® I/O超耐用型电缆插座外壳
特色

  • 用于B1SDS金属壳和CC508压接端子

  • 10, 15, 35 & 30针脚， 1.00 mm (.0394")间距

IBT1-产品图片
技术参数

B1SDR

用于插座外壳的URSA® I/O电缆支架
特色

  • 10, 15, 35 & 30针脚， 1.00 mm (.0394")间距

  • 需要与IBT1插座外壳一起使用

用于插座外壳的URSA® I/O电缆支架
下载3D模型 配置并加入购物车技术参数

B1SDS

URSA® I/O金属壳，用于电缆插座外壳
特色

  • For use with IBT1 cable socket housing and CC508 Hyper Claw™ crimp contact

  • 用于电缆到面板和电缆到电缆应用的固定螺钉

B1SDS-产品图片
技术参数

CC508

Hyper Claw™ Crimp Contact for URSA® I/O
特色

  • 四个接触点，实现极其可靠的连接

  • 用于IBT1电缆插座外壳和B1SDS金属壳

  • 镀金压接端子，带镀金闪存尾部

  • 提供卷盘、迷你卷盘或气泡袋包装

CC508-产品图片
技术参数

IPP1

URSA® I/O超耐用型电缆针脚外壳
特色

  • For use with P1PDS metal shell and TC145 Hyper Claw™ crimp terminal

  • 10, 15, 35 & 30针脚， 1.00 mm (.0394")间距

IPP1-产品图片
技术参数

P1PDR

用于针脚外壳的URSA® I/O电缆支架
特色

  • 10, 15, 35 & 30针脚， 1.00 mm (.0394")间距

  • 需要与IPP1针脚外壳一起使用

用于针脚外壳的URSA® I/O电缆支架
下载3D模型 配置并加入购物车配置免费样品技术参数

P1PDS

URSA® I/O金属壳，用于电缆针脚外壳
特色

  • For use with IPP1 cable terminal housing and TC145 Hyper Claw™ crimp terminal

  • 用于电缆到板和电缆到电缆应用的固定螺钉孔

P1PDT-产品图片
技术参数

TC145

Hyper Claw™ Crimp Terminal for URSA® I/O
特色

  • 四个接触点，实现极其可靠的连接

  • 用于IPP1电缆针脚外壳和P1PDS金属壳

  • 镀金压接针脚，带镀金闪存尾部

  • 提供卷盘、迷你卷盘或气泡袋包装

TC145-产品图片
技术参数
